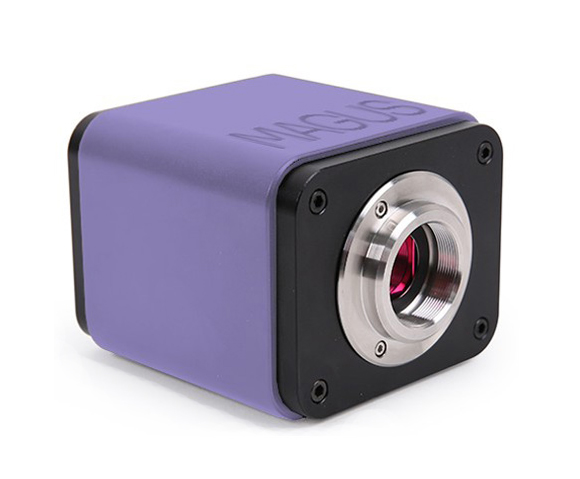

MAGUS CHD50, bir mikroskopa entegre edilerek kullanılmak üzere geliştirilmiş bir kameradır. Cihaz, fotoğraf ve video çekmek, sonuçları işlemek ve nesnenin ölçümlerini almak için kullanılabilecek dahili bir yazılım ile sunulur. Kameranın bir bilgisayara ya da fotoğraf ve videoları görüntüleyebilecek başka cihazlara bağlanması için üç arabirim (HDMI, WLAN ve USB 2.0) kullanılabilir. 8 MP sensör, 4K çözünürlükte (3840x2160 px) yüksek kaliteli görüntüler oluşturur ve harici ekranın gerektirdiği durumlarda kamera Full HD (1920x1080 px) çözünürlükte oynatmaya otomatik olarak geçebilir. Video kare hızı 30 kare/saniyedir. Cihaz bir otomatik odaklama işlevi ile donatılmıştır. Bunun sonucunda, nesne hareketli olsa dahi gecikme, kopma veya bulanıklık olmayan, yüksek kalitede, gerçekçi ve ayrıntılı bir görüntü elde edilir.
Sensör
Cihaz bir 8 MP SONY Starvis CMOS sensörü temel alınarak geliştirilmiştir. Arkadan aydınlatma yöntemi, 1/30 saniyelik obtüratör hızında 505 mV’lik ışık duyarlılığı sağlar. Sensör boyutu, 2,0x2,0 μm piksel boyutu ile 1/1,8 inçtir. Deformasyon olmadan en geniş görüş alanını elde etmek için 0,5x ilâ 0,75x büyütme oranına sahip bir adaptör kullanın.
Yazılım
Kamera USB 2.0 ve WLAN ile bir bilgisayara ya da HDMI konektörü ile bir televizyon, monitör ya da projektöre bağlanabilir. HDMI bağlantısı ile kamera otomatik olarak nesneye odaklanır; bu da herhangi bir ekstra çaba gerektirmeden net fotoğraflar ve videolar elde edilmesini sağlar. Yazılım, elde edilen görüntüyü düzenlemenize ve aynı zamanda nesneler ile yapılarının doğrusal ve açısal boyutlarını ölçmenize imkan tanır. Ölçüm almak için kalibrasyon slaytını kullanarak her nesne için kamera yazılımını kalibre edin.
Mikroskop kurulumu
Kamerayı mikroskopa trinoküler tüpe veya göz merceği yerinde bulunan göz merceği tüpüne takarak entegre edebilirsiniz. Her iki durumda da bir C-mount adaptöre ihtiyacınız olacaktır. Göz merceği tüpüne bağlantı için çapa uygun bir adaptör halkasına da ihtiyacınız olacaktır.
Ek cihazlar
Daha etkili bir çalışma için kameranın ek cihazlara bağlanması önerilir. Fare kullanılması (USB bağlantı noktasından bağlanır), kamera ile doğrudan temas edileceğinde titreşim oluşmasını önler. Fotoğraf ve videoları bir SD karta ya da flash sürücüye kaydedebilirsiniz. Eksiksiz bir görüntüleme sistemi oluşturmak için özel MAGUS monitörlerini kullanabilirsiniz. Bunlar, doğrudan kamera üzerine kurulabilir ve tüm MAGUS mikroskoplara entegre edilebilir.
Önemli özellikler:
Kit içeriği:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555019178 |
| Paket boyutu (UxGxY) | 25x17x9 cm |
| Nakliye Ağırlığı | 1.6 kg |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,8" (7,68x4,32 mm) |
| Piksel boyutu, μm | 2x2 |
| Otomatik odaklama | yes |
| Arabirim bağlayıcıları | HDMI 1.4, WLAN, USB2.0 |
| Bellek kartı | 32 GB’a kadar SD |
| Işık duyarlılığı | 1/30 s ile 505 mV |
| Sinyal/gürültü oranı | 1/30 saniyede 0,1 mV |
| Pozlama süresi | 0,04 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 30@3840x2160 (USB), 30@3840x2160 (HDMI), 30@3840x2160 (WLAN) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Güç kaynağı | CNC alüminyum alaşım DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Çalışma sıcaklığı aralığı, °C | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
