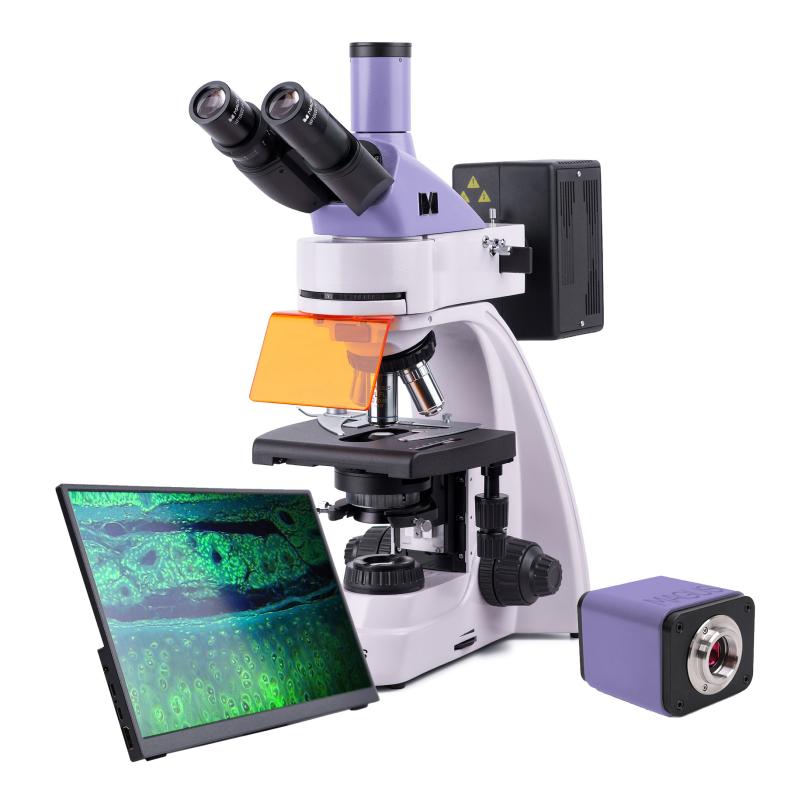

MAGUS Lum 400 floresan mikroskop, floresan (yansıtmalı ışık) ve parlak alan (geçirimli ışık) mikroskopisi yöntemleriyle tanı ve araştırma yapmak için tasarlanmıştır. Karanlık alan, evre zıtlığı ve polarizasyon teknikleri isteğe bağlı ekipmanlarla kullanılabilir. Floresan mikroskobun uygulama alanları: DNA analizi, patojenlerin incelenmesi, sıhhi ve epidemiyolojik gözetim, adli muayene vb.
Dijital kamera
MAGUS CHD40, üç video arayüzüne ve monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçişe sahip bir dijital HDMI kameradır.
Kamera 8 MP sensörle donatılmıştır ve HDMI veya USB 3.0 aracılığıyla bağlandığında 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi aracılığıyla bağlandığında görüntü kalitesi Full HD’dir (1920x1080 piksel).
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzünü kullanır. Bu modda kamera bilgisayara bağlanmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Wi-Fi veya USB 3.0 aracılığıyla kamerayı bilgisayara bağlayabilirsiniz. Video 30 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD40 Monitör, MAGUS mikroskobun görselleştirme sistemini kullanacak şekilde tasarlanmıştır. Gerçek zamanlı görüntüleri görüntülemek için mikroskoba takılan bir kameraya bağlanır. MAGUS 4K HDMI kameraları destekler. Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi geniş izleme açılarına sahip parlak görüntüler sağlar. Ekrana belirli bir açıdan baktığınızda renk üretimi bozulmaz. Ekran, bir masanın veya rafın üzerindeki katlanabilir standa koyulabilir veya doğrudan kameraya veya mikroskop standına monte edilebilir.
Optik parçalar

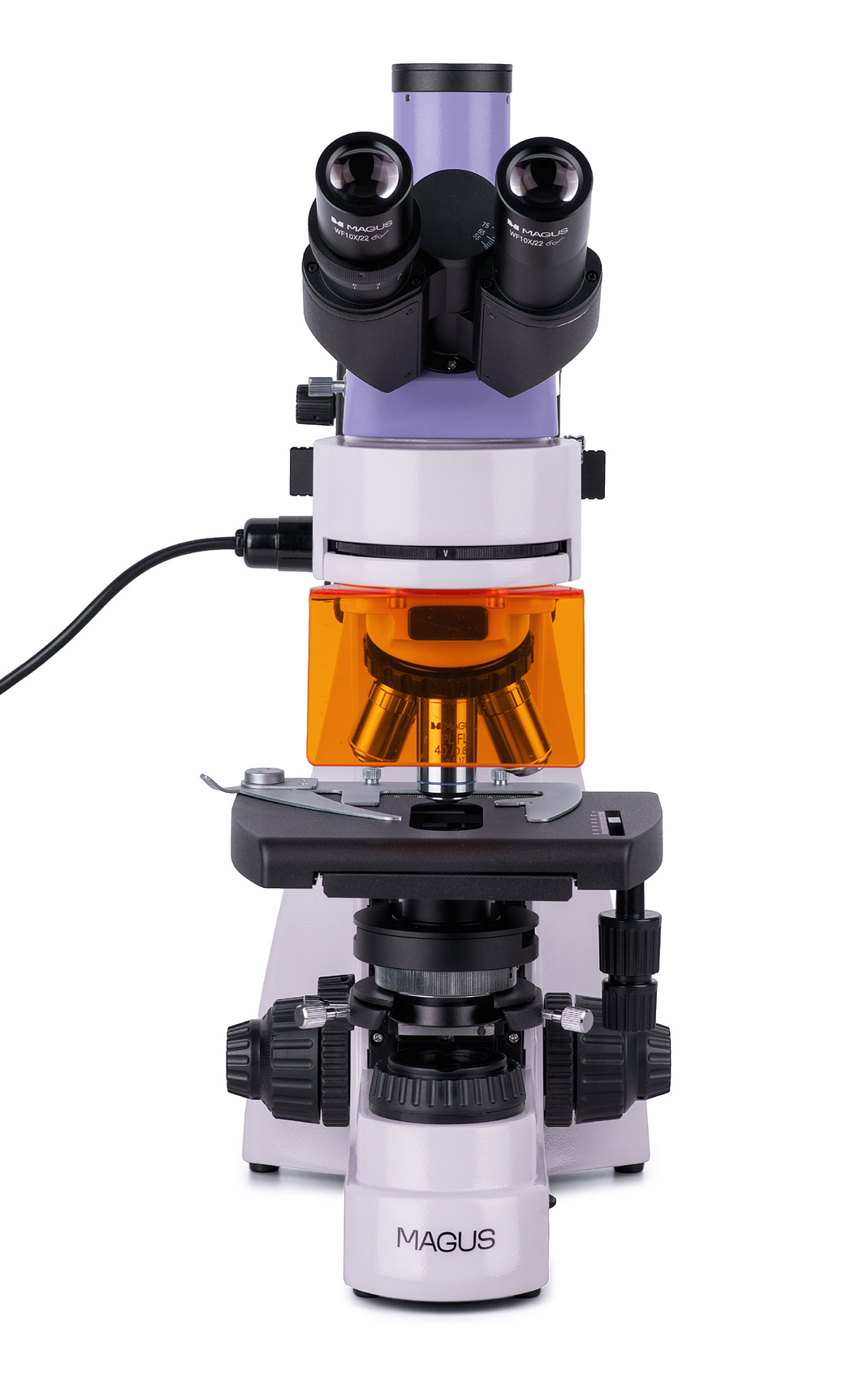

Bu bir trinoküler mikroskoptur: Binoküler başlık 30° eğimlidir ve dijital kamera (dahil değildir) trinoküler tüp içerisine takılır. Göz merceği tüpleri 360° dönebildiğinden, kullanıcının boyuna uyacak şekilde kolayca ayarlanabilir.
Döner burun parçasına beş objektif takılabilir. Dört sonsuz plan akromatik objektif dahildir. Bunlardan biri olan 40x büyütmeli flo objektif, floresan gözlemleri için tasarlanmıştır. 4x, 10x ve 100x objektifler, parlak alan mikroskopi tekniği için kullanılır. Mikroskobun büyütme aralığı dahilinde ekstra büyütme elde etmek için, döner burun parçasının boş yuvasına ek bir objektif takılabilir.
Objektifli döner burun parçası iç kısma dönüktür; kullanıcı, optik yola yerleştirilmiş objektifleri görebilir.
Aydınlatma

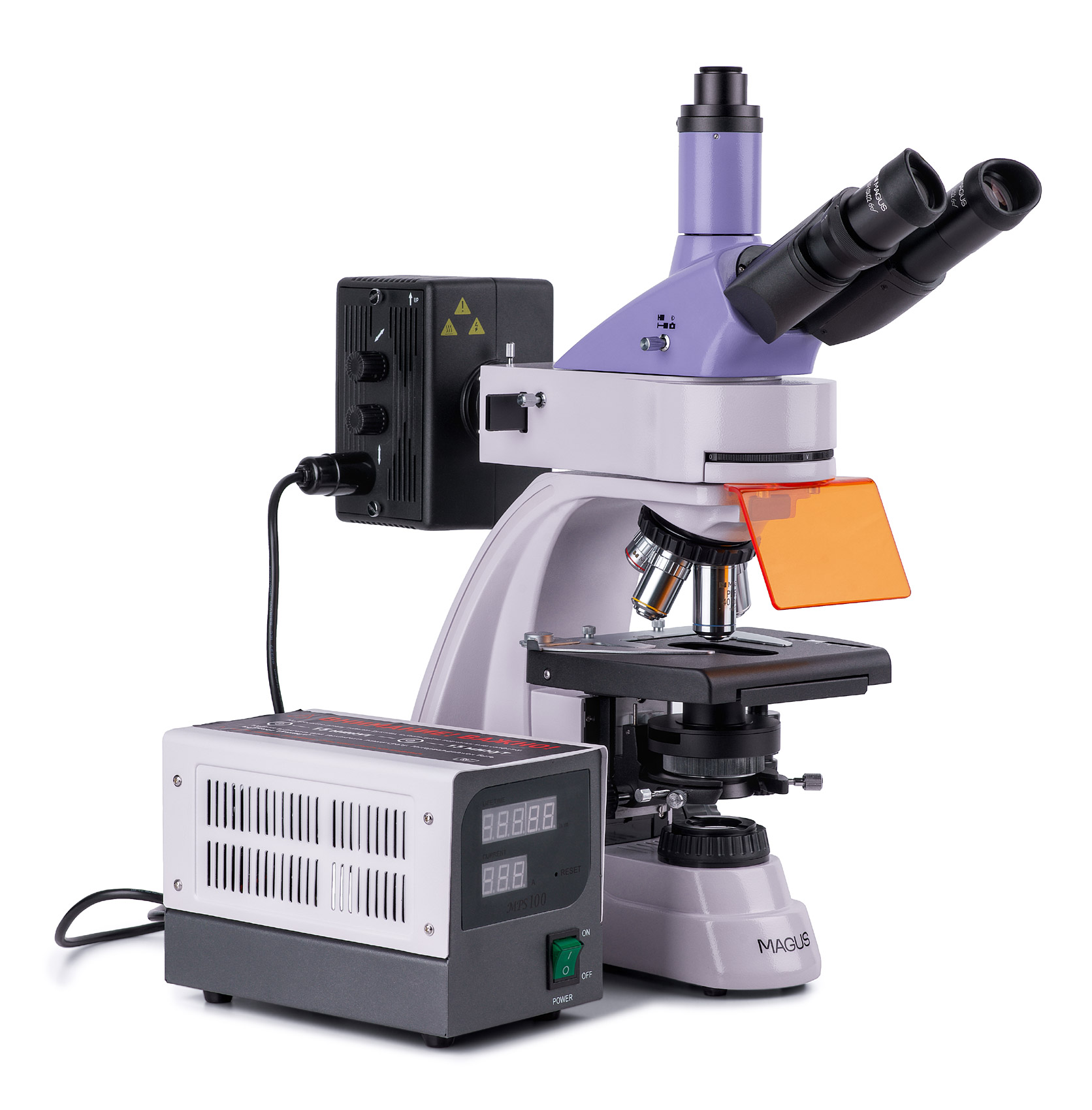

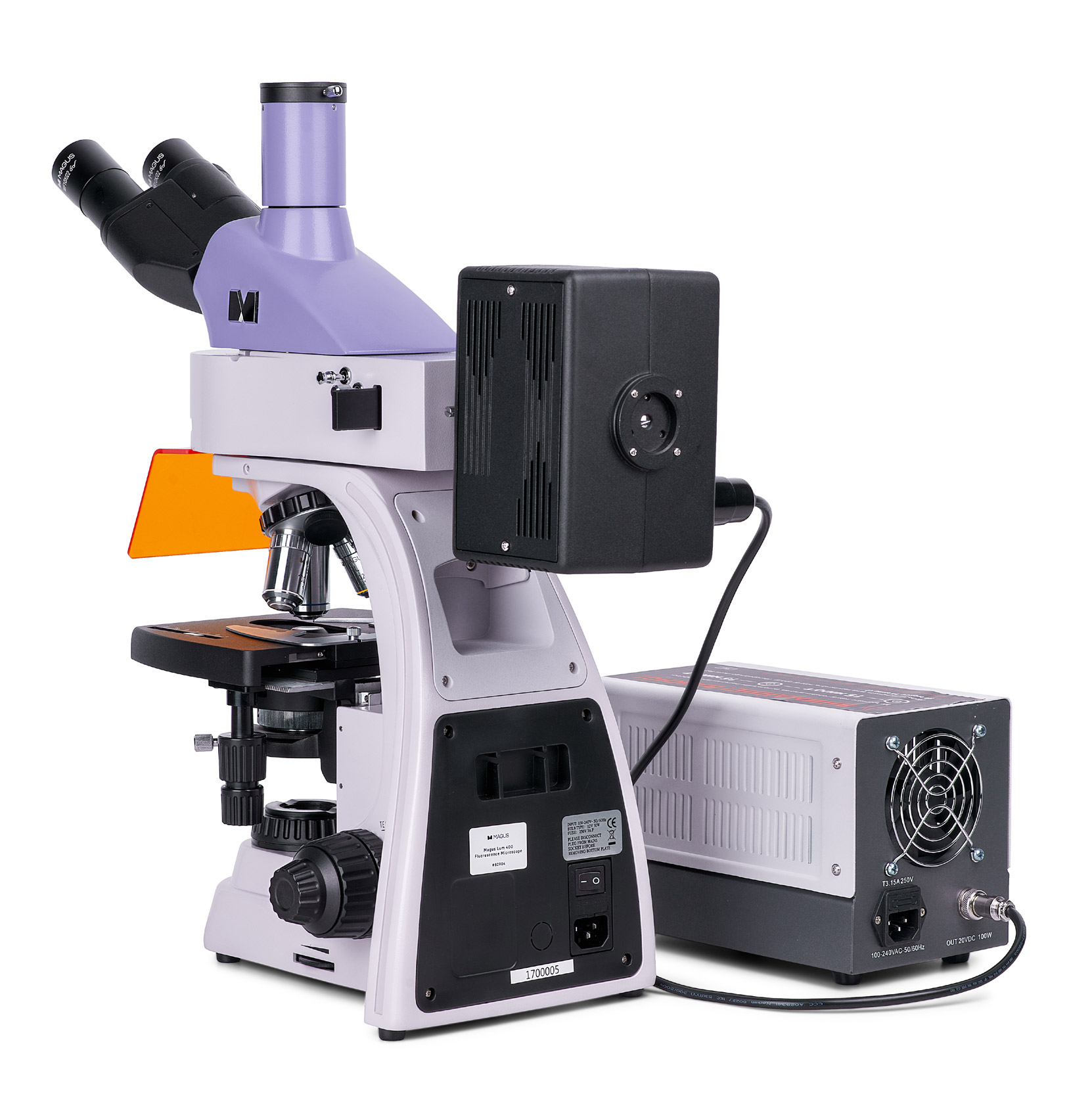

Yansıtmalı ışık kaynağı 100 W"lık bir cıva buharlı ampüldür. Lamba yuvasının içine yerleştirilir, bu da verimli ısı dağılımı sağlar: Lamba, uzun çalışma saatleri sırasında bile aşırı ısınmaz. Lamba, çalışma alanının en iyi şekilde aydınlatılmasını sağlamak için üç eksen boyunca merkezlenebilir. Değiştirmeniz gerekirse ampülü çıkarıp takmanız oldukça kolay olacaktır. Cıva buharlı ampül, farklı tepe noktalarına sahip olduğundan floresan boyalar için uygundur. Yansıtmalı ışık aydınlatıcı dört uyarma filtresi içerir: ultraviyole (UV), mor (V), mavi (B) ve yeşil (G).
Geçirimli ışık kaynağı: 30 W halojen ampül. Herhangi bir büyütme oranına sahip bir objektifle çalışacak kadar parlaktır. Aydınlatmanın renk sıcaklığı sayesinde uzun gözlemler bile gözleri yormaz. Aydınlatma sistemi bir kondansatör de içerir. Kaydırıcı için bir yuvaya sahiptir (evre zıtlığı veya karanlık alan).
Geçirimli ve yansıtmalı ışıkta Köhler aydınlatma yöntemini ayarlayabilirsiniz. Aydınlatma bu şekilde ayarlandığında kenarlarda kararma olmaz, örnek net bir şekilde görünür ve görüntüdeki bozukluklar ortadan kalkar.
Nesne tablası ve odaklama mekanizması
Mikroskop, konumlandırma rafı olmayan ergonomik tasarımlı bir nesne tablasıyla donatılmıştır. Yansıtmalı ışıkta gözlem yaparken, dağınık ışığı ortadan kaldırmak için nesne tablasına siyah bir nesne tablası levhası yerleştirilir. Örnek tutucu sökülebilir ve gerekirse iki vida gevşetilerek çıkarılabilir. Odaklama düğmeleri koaksiyeldir ve mikroskobun her iki yanında bulunur. Kaba odaklamada bir kilit düğmesi ve germe ayarı bulunur ve odak ayarı için ince odaklama kullanılır.
Aksesuarlar
MAGUS Lum 400 mikroskop ek aksesuarlarla donatılabilir: dijital kamera, faz kontrast cihazı, polarizasyon cihazı, karanlık alan kondansatörü, göz mercekleri ve objektifler, karanlık alan ve evre zıtlığı kaydırıcıları. Nesneleri ölçmek için yapılandırma bir kalibrasyon lamıyla desteklenebilir.
Mikroskopun önemli özellikleri:
Kameranın önemli özellikleri:

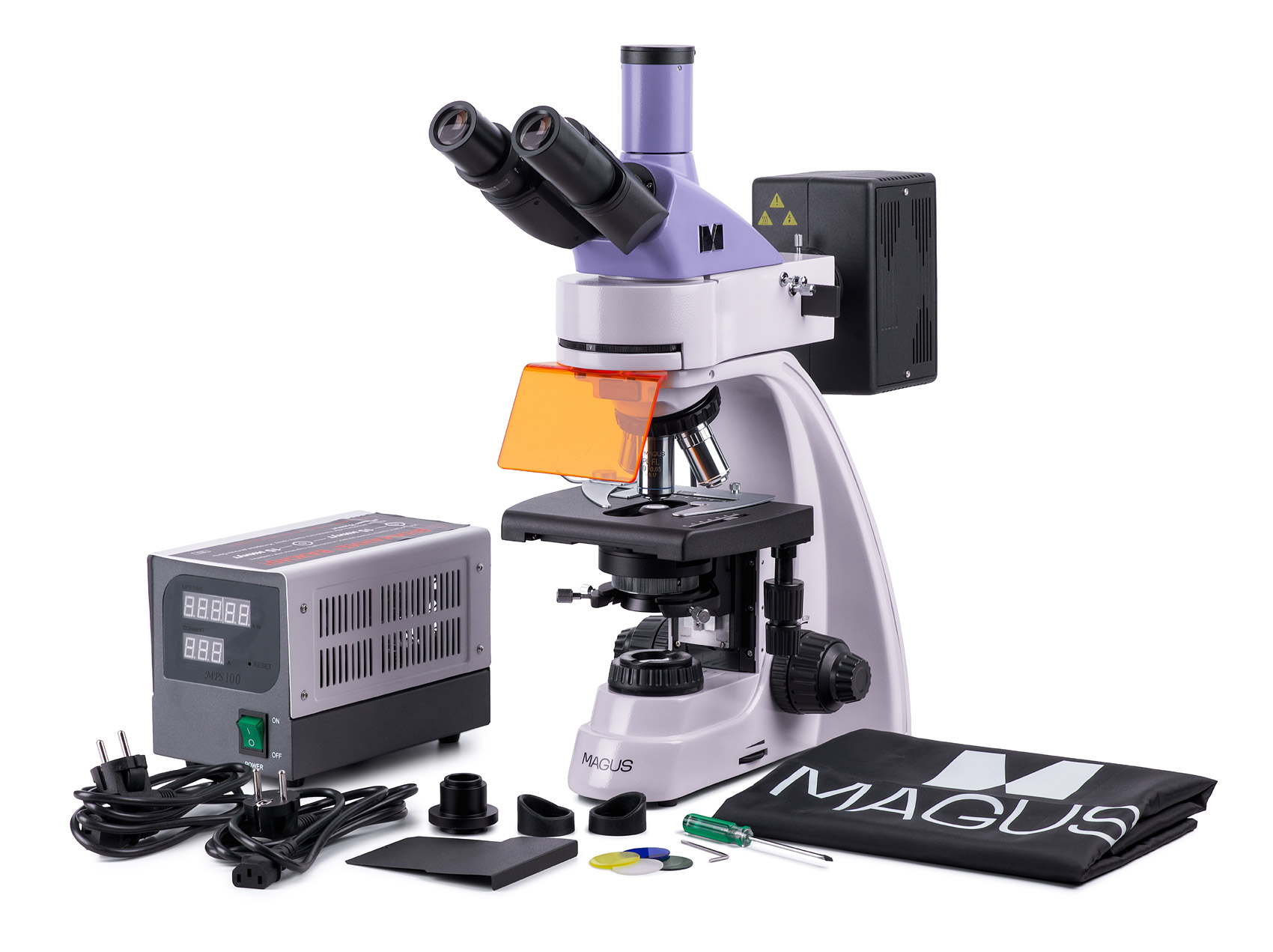

Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018164 |
| Paket boyutu (UxGxY) | 45x30x96 cm |
| Nakliye Ağırlığı | 19.25 kg |
| Sınırlayıcı | MAGUS Lum 400 Floresan Mikroskop |
| Tip | biyolojik, ışık/optik, dijital |
| Kafa | üç gözlü, dijital ekran/PC monitörü |
| Nozul | Gemel başlık (Siedentopf, 360° dönüş) |
| Kafa eğim açısı | 30° |
| Büyütme, x | 40 — 1000 |
| Büyütme, x (isteğe bağlı) | 40–1250/1500/2000/2500 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik ve flo objektifler: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (yağlı); parfokal mesafe 45 mm (*isteğe bağlı: PL FL 10x/0,35, PL 20х/0,40, PL 60x/0,80 ∞/0,17) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 180x150 |
| Lamel yuvası hareket aralığı, mm | 75/50 |
| Lamel yuvası özellikleri | iki eksenli mekanik lamel yuvası, konumlandırma rafsız |
| Kondansatör | Abbe kondansatör, sayısal açıklık 1,25, merkezden ayarlanabilir, yüksekliği ayarlanabilir, açıklık diyaframı ayarlanabilir, karanlık alan sürgüsü ve faz kontrast sürgüsü için yuva, kırlangıç kuyruğu kundağı |
| Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
| Odak | koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
| Aydınlatma | halojen, floresan |
| Parlaklık ayarı | yes |
| Güç kaynağı | AC ağı, 85–265 V, 50/60 Hz |
| Işık kaynağı türü | yansıtmalı ışık: cıva buharlı ampul 100 W; geçirimli ışık: 12 V, 30 W halojen ampül |
| Işık filtreleri | evet |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Ek cihaz bağlama özelliği | faz kontrast cihazı (kondansatör ve objektifler), karanlık alan kondansatörü (kuru veya yağ), polarizasyon cihazları (polarizör ve analizör), karanlık alan kaydırıcısı |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Floresan modül | filtreler: ultraviyole (UV), mor (V), mavi (B), yeşil (G) |
| Floresan filtresi: filtre tipi, uyarı dalga boyu/dikroik ayna/emisyon dalga boyu | ultraviyole (UV), 320–380 nm/425 nm/435 nm; mor (V) 380–415 nm / 455 nm / 475 nm; mavi (B), 450–490 nm/505 nm/515 nm; yeşil (G), 495–555 nm/585 nm/595 nm |
| Uygulama | laboratuvar/tıbbi |
| Aydınlatma konumu | çift |
| Araştırma yöntemi | parlak alan, floresan |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,2"" (11,14x6,26 mm) |
| Piksel boyutu, μm | 2.9x2.9 |
| Arabirim bağlayıcıları | Wi-Fi, HDMI 1,4, USB 3.0 |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, flash bellek (USB), Wi-Fi adaptörü (USB) |
| Işık duyarlılığı | 1028 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
| Pozlama süresi | 0,14 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 3840x2160 (4K) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
