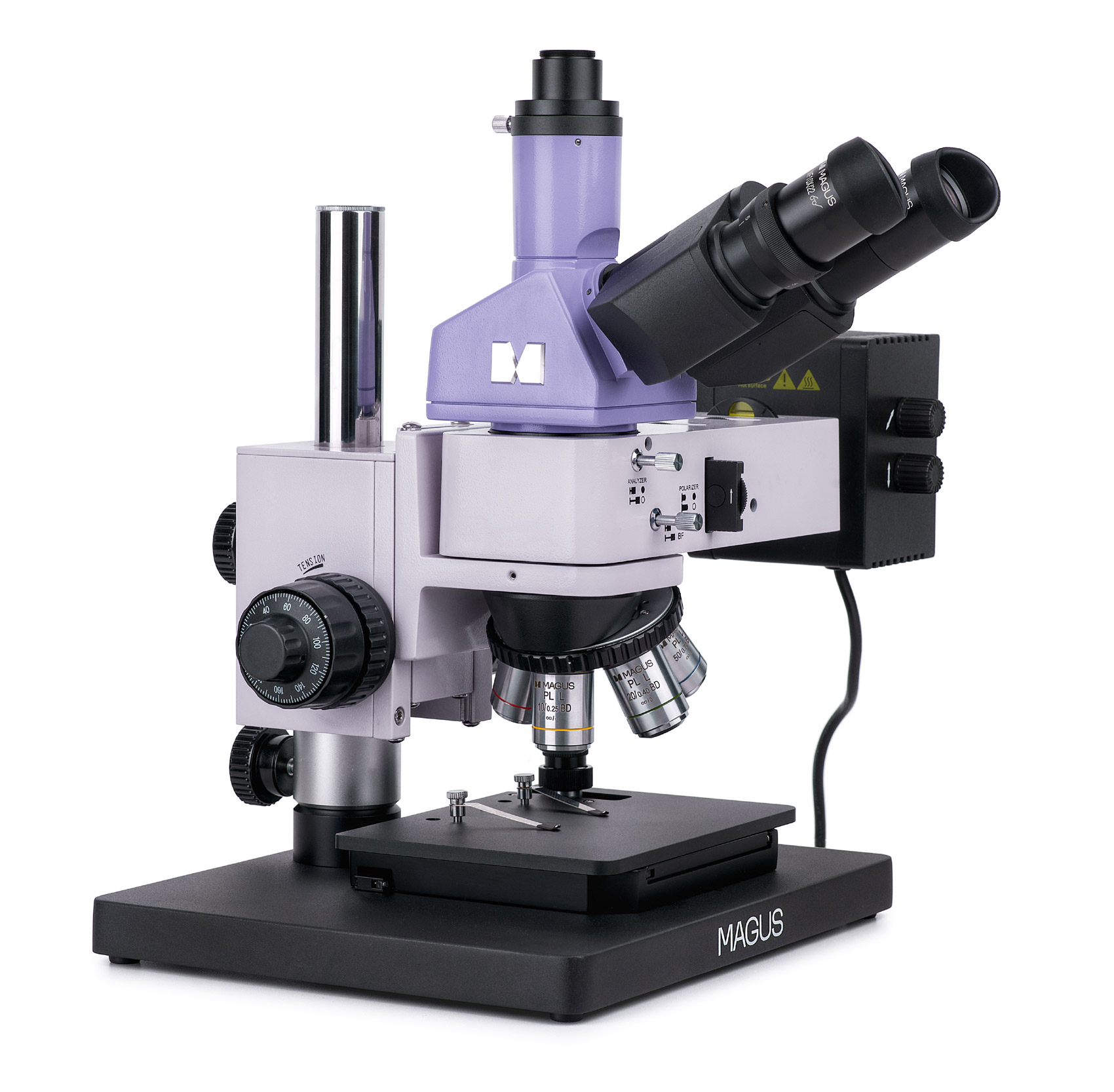

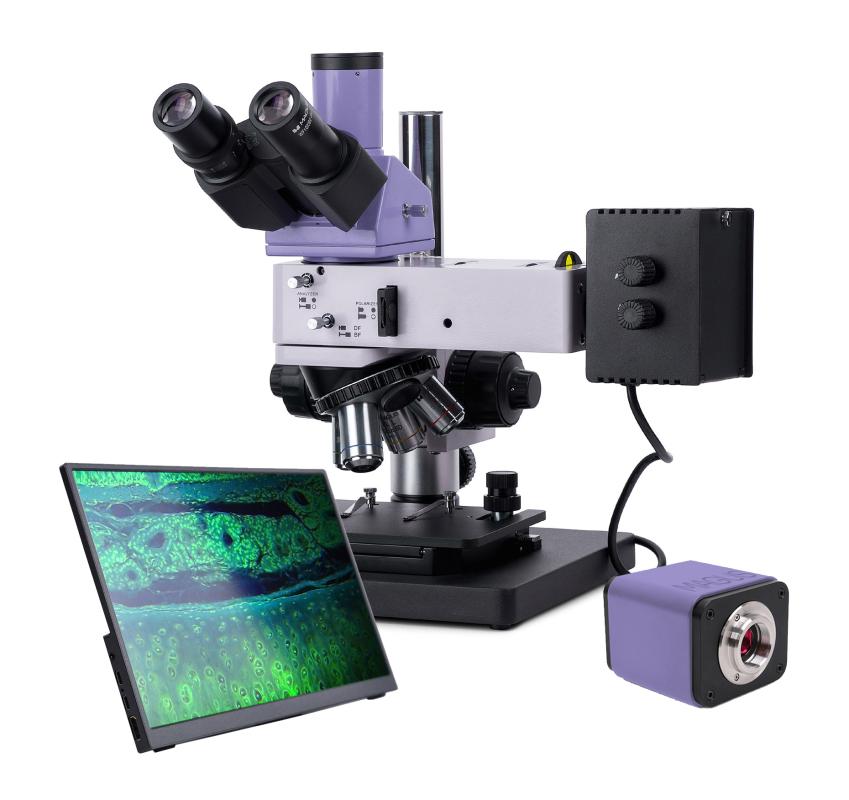

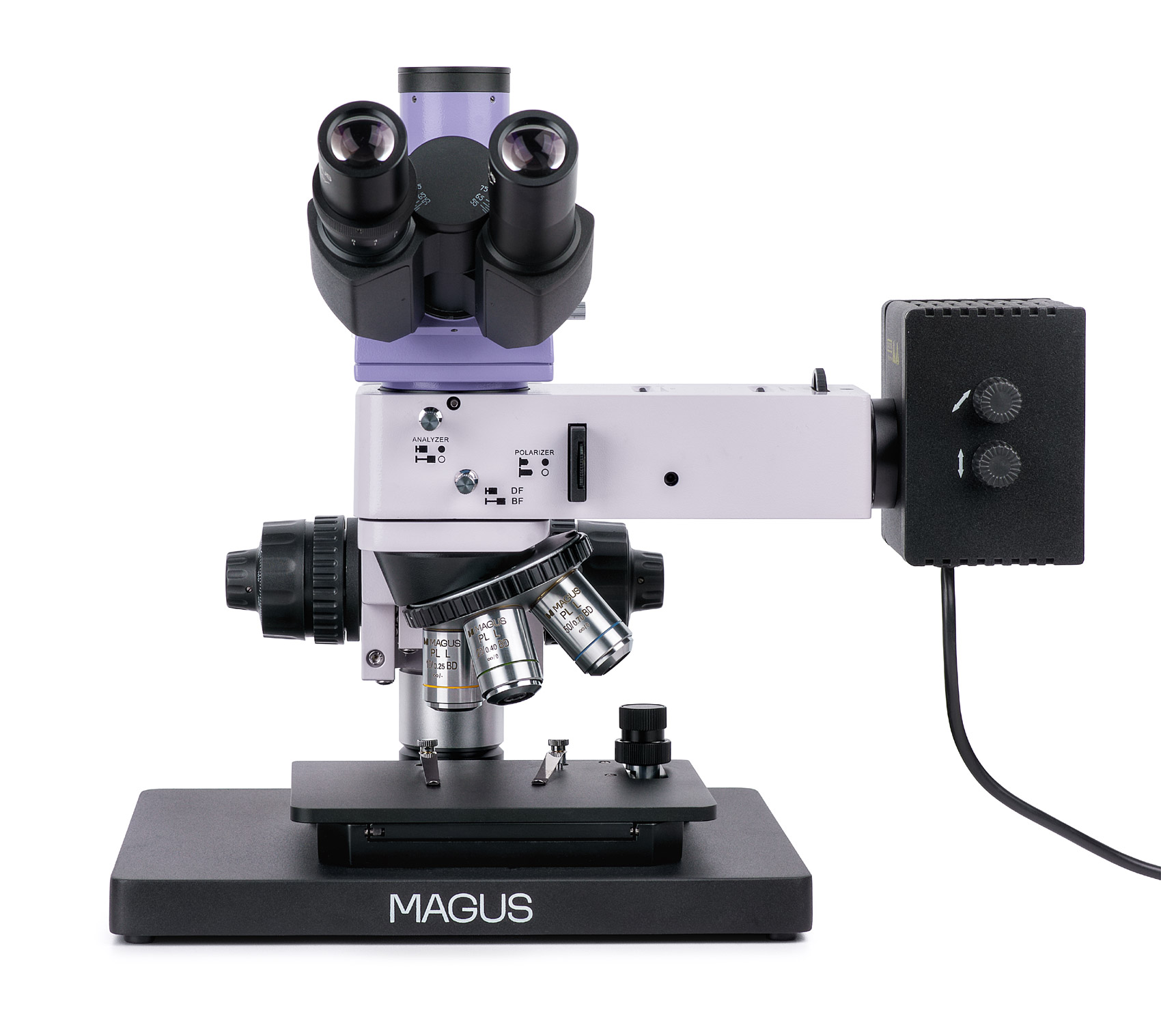

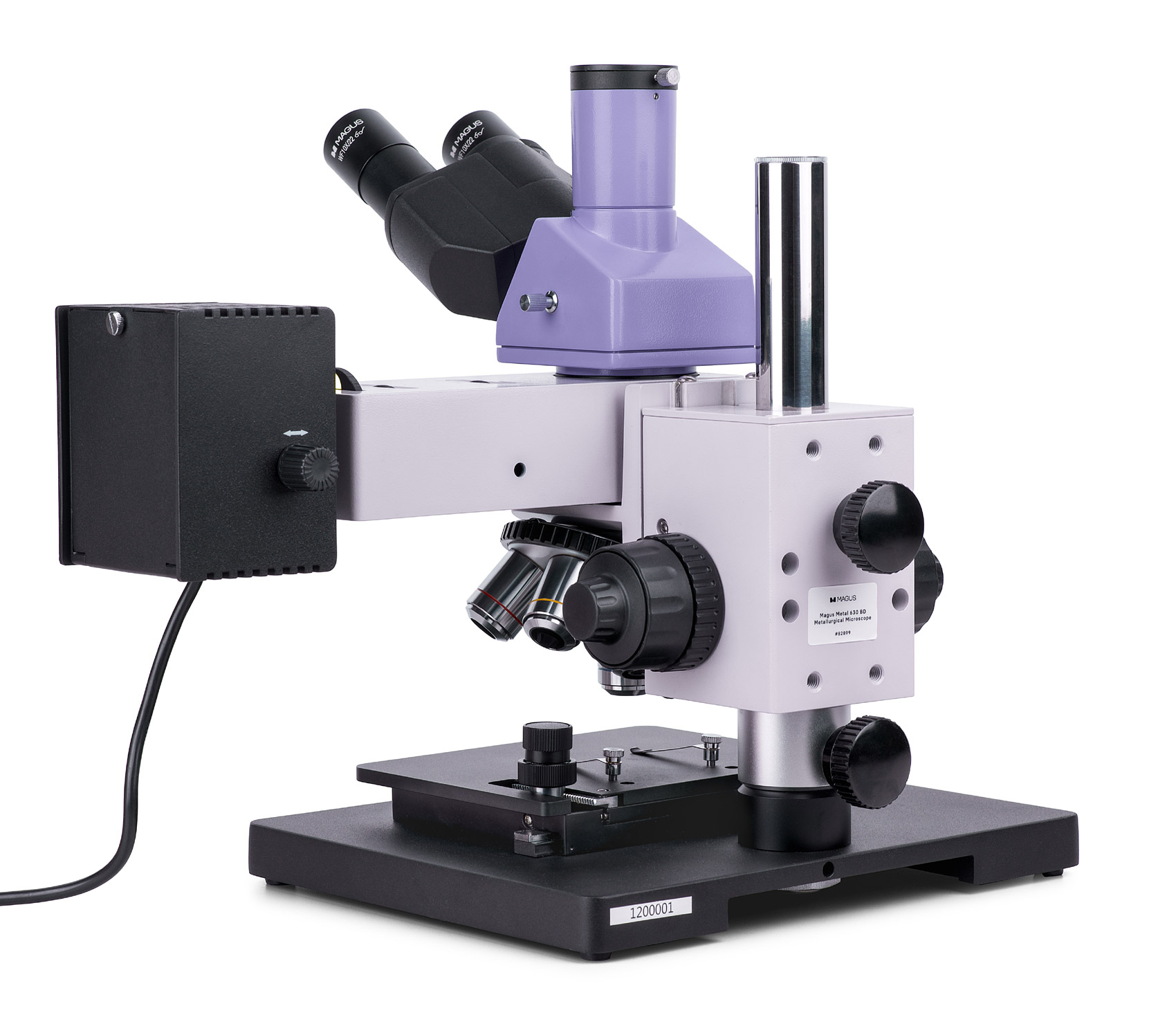

Parlak alan, karanlık alan ve polarizasyon mikroskopi teknikleri için MAGUS Metal D630 BD LCD Metalurji Dijital Mikroskobu. Güçlü halojen aydınlatma, her türlü objektif merceği ve her türlü mikroskopi yöntemiyle kaliteli bir görüntü üretir. Mikroskop, metal ve yarı iletken malzemelerin ve opak nesnelerin mikro yapısının kalite kontrolü ve incelenmesi için tasarlanmıştır. Üretim tesislerinde, araştırma merkezlerinin laboratuvarlarında ve üniversite bölümlerinde araştırma yapmak için kullanılır.
Dijital kamera
MAGUS CHD40, üç video arayüzüne ve monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçişe sahip bir dijital HDMI kameradır.
Kamera 8 MP sensörle donatılmıştır ve HDMI veya USB 3.0 aracılığıyla bağlandığında 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi aracılığıyla bağlandığında görüntü kalitesi Full HD’dir (1920x1080 piksel).
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzünü kullanır. Bu modda kamera bilgisayara bağlanmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Wi-Fi veya USB 3.0 aracılığıyla kamerayı bilgisayara bağlayabilirsiniz. Video 30 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD40 Monitör, MAGUS mikroskobun görselleştirme sistemini kullanacak şekilde tasarlanmıştır. Gerçek zamanlı görüntüleri görüntülemek için mikroskoba takılan bir kameraya bağlanır. MAGUS 4K HDMI kameraları destekler. Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi geniş izleme açılarına sahip parlak görüntüler sağlar. Ekrana belirli bir açıdan baktığınızda renk üretimi bozulmaz. Ekran, bir masanın veya rafın üzerindeki katlanabilir standa koyulabilir veya doğrudan kameraya veya mikroskop standına monte edilebilir.
Optik parçalar
Trinoküler başlıkta dijital kameranın (dahil değildir) takıldığı bir trinoküler tüp bulunur. Işık demeti, bir göz merceği/kamera ışık yolu seçim düğmesi kullanılarak göz merceklerine ya da trinoküler tüpe yönlendirilir. Trinoküler başlık, kolay gözlem için 30° eğilebilir. Diyopter ayar halkası sol tüpte bulunur.
Temin edilen objektifleri döner burun parçasına monte ettikten sonra, ek bir objektif için bir yuva boş kalır. Tüm temel objektifler plan akromatiktir, uzun çalışma mesafesine sahiptir ve parlak alan ve karanlık alan mikroskopisine uygundur.
Aydınlatma
Karanlık alan gözlemleri için, mikroskopta artırılmış güce (50 W) sahip bir halojen ampul bulunur. Ek olarak, yansıtmalı ışık aydınlatma sistemi şunları içerir: bir filtre seti, açıklık ve alan diyaframları, bir karanlık alan cihazı, bir yerleşik analizör ve çıkarılabilir polarizör. Açıklıklar ve ışık kaynağı ortalanabilir. Köhler aydınlatma yöntemi kurulabilir.
Nesne tablası ve odaklama mekanizması
Mikroskop, standı ve odaklama mekanizması açısından ilginç bir tasarıma sahiptir; örnek herhangi bir boyut ve yükseklikte olabilir. Diğer bir özelliği ise küçük boyutudur; mikroskop, maksimum 40 cm yüksekliğe sahip yüzeylere kolaylıkla sığar. Kaba ve ince odaklama düğmeleri koaksiyeldir ve mikroskopi gövdesinin her iki yanında bulunur. Kaba gerginlik ayarı da yapılabilmektedir.
Aksesuarlar
MAGUS Metal 630 BD mikroskobu için ek aksesuarlar ayrıca sipariş edilebilir. Bunlar arasında uyumlu göz mercekleri, parlak ve karanlık alan için uzun çalışma mesafeli objektifler, kalibrasyon lamları ve dijital kameralar yer alır.
Mikroskopun önemli özellikleri:
Kameranın önemli özellikleri:

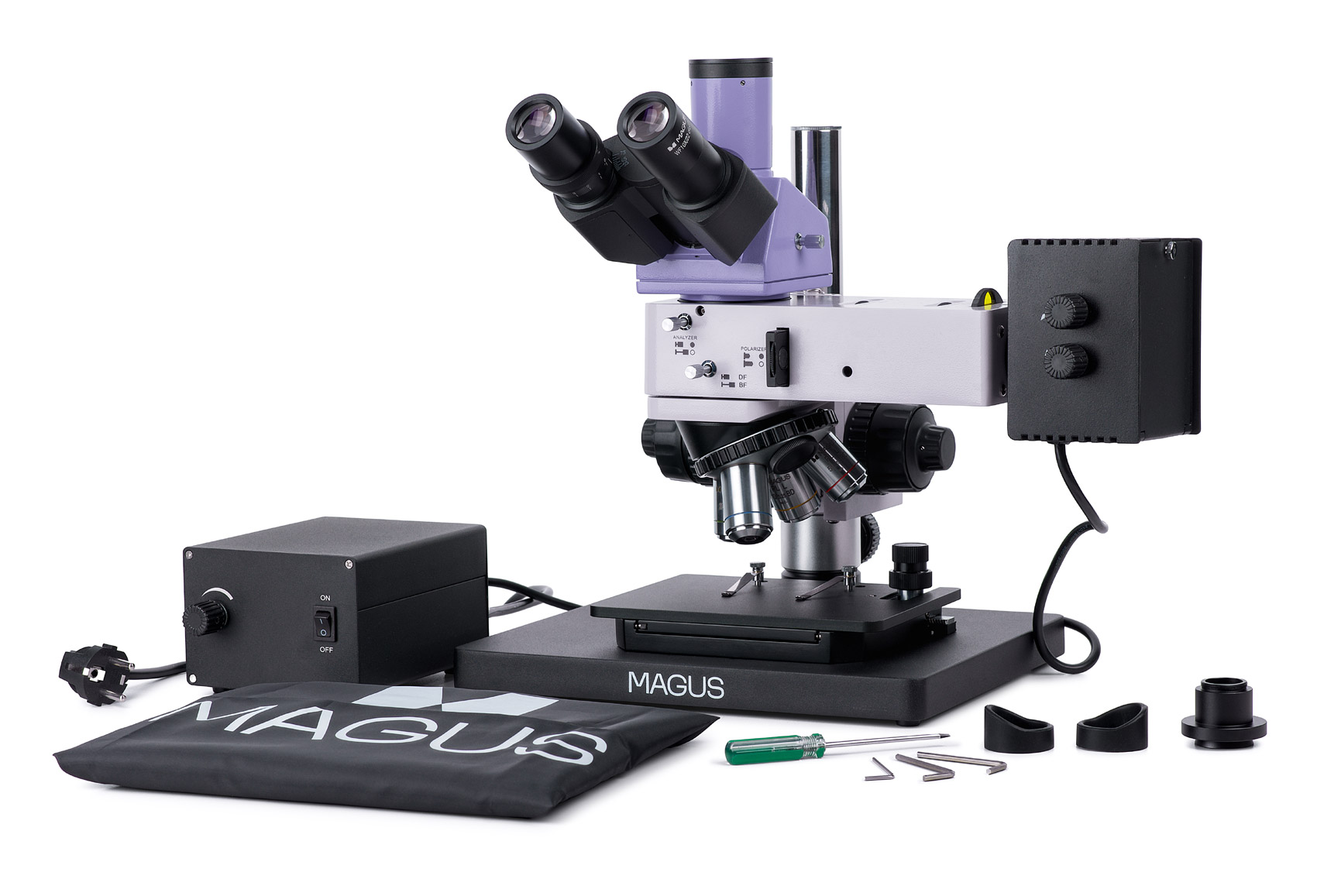

Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018379 |
| Paket boyutu (UxGxY) | 39x37x73 cm |
| Nakliye Ağırlığı | 22.25 kg |
| Sınırlayıcı | MAGUS Metal 630 BD Metalurji Mikroskobu |
| Tip | ışık/optik, metalurji |
| Kafa | üç gözlü, dijital ekran/PC monitörü |
| Nozul | Siedentopf |
| Kafa eğim açısı | 30° |
| Büyütme, x | 50 — 500 |
| Büyütme aralığı | 200x–800x |
| Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; ortak odak yüksekliği 45 mm (*isteğe bağlı: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (kuru)) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 185x140 |
| Lamel yuvası hareket aralığı, mm | 35/30 |
| Lamel yuvası özellikleri | iki eksenli mekanik; mikroskop tabanı boyutu: 300x240 mm |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Diyafram | yerleşik açıklık ve alan |
| Odak | koaksiyel, kaba (kaba odaklama gerilim ayarlı) ve ince (0,002 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık kaynağı türü | 12 V/50 W |
| Işık filtreleri | yeşil, mavi, sarı, mat |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Ek | yerleşik analizör ve çıkarılabilir polarizör, karanlık alan cihazı |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Uygulama | metalurji |
| Aydınlatma konumu | üst |
| Araştırma yöntemi | parlak alan, karanlık alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,2"" (11,14x6,26 mm) |
| Piksel boyutu, μm | 2.9x2.9 |
| Arabirim bağlayıcıları | Wi-Fi, HDMI 1,4, USB 3.0 |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, flash bellek (USB), Wi-Fi adaptörü (USB) |
| Işık duyarlılığı | 1028 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
| Pozlama süresi | 0,14 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 3840x2160 (4K) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
