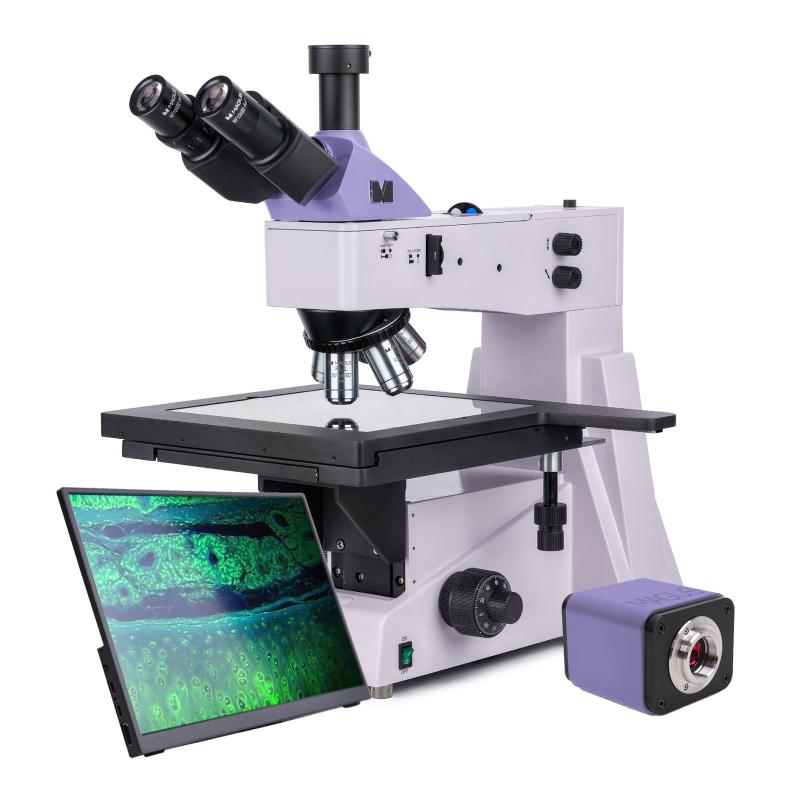

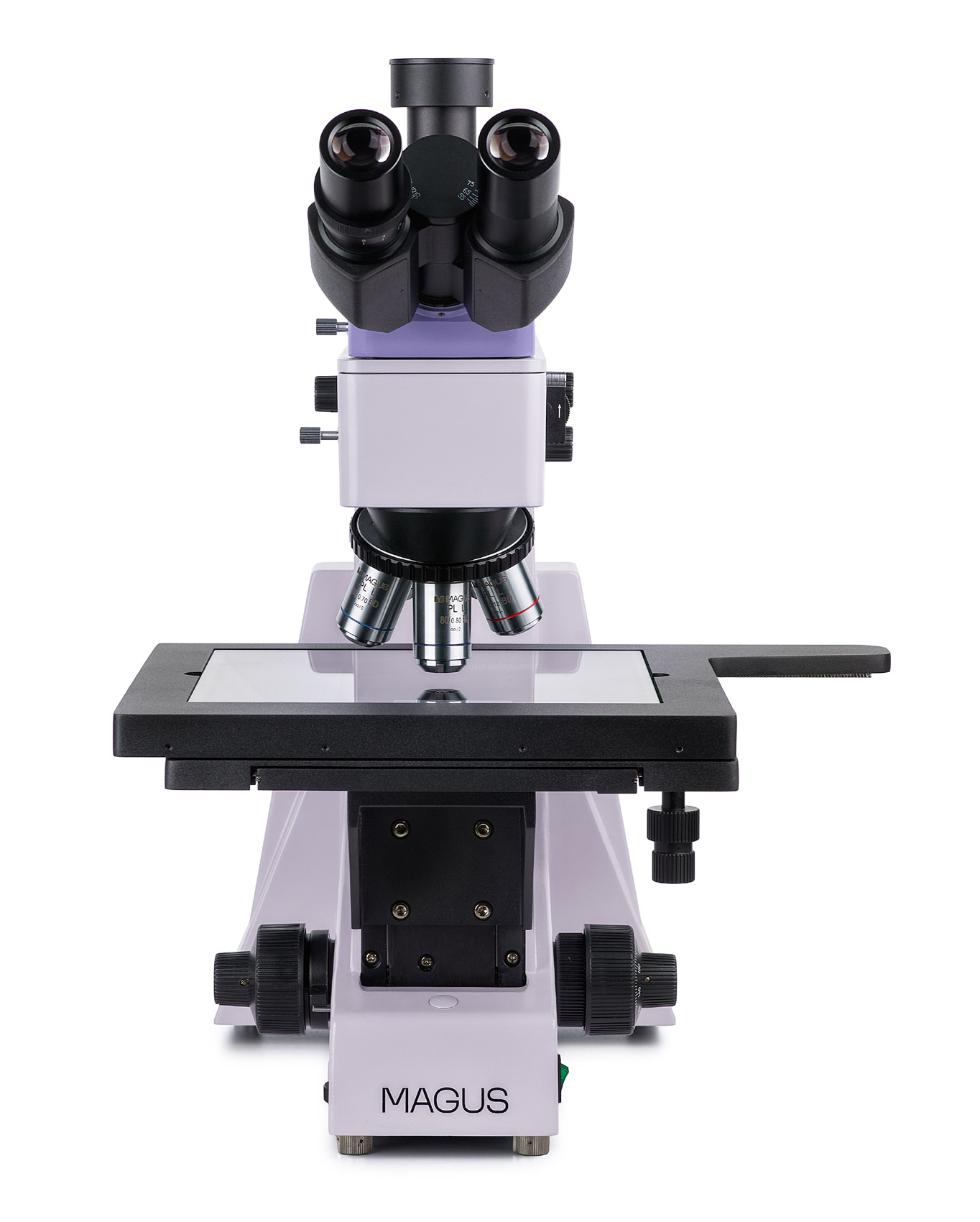

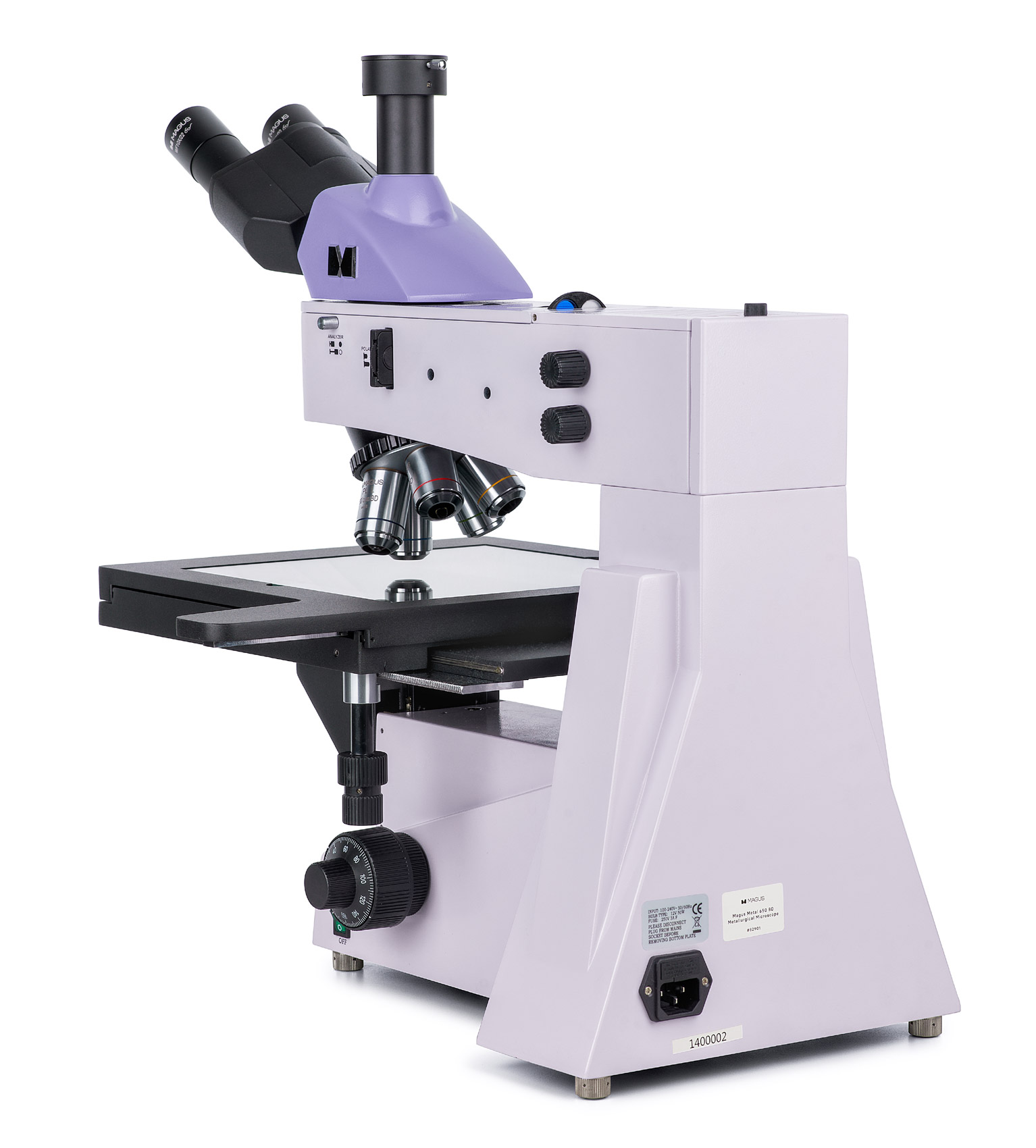

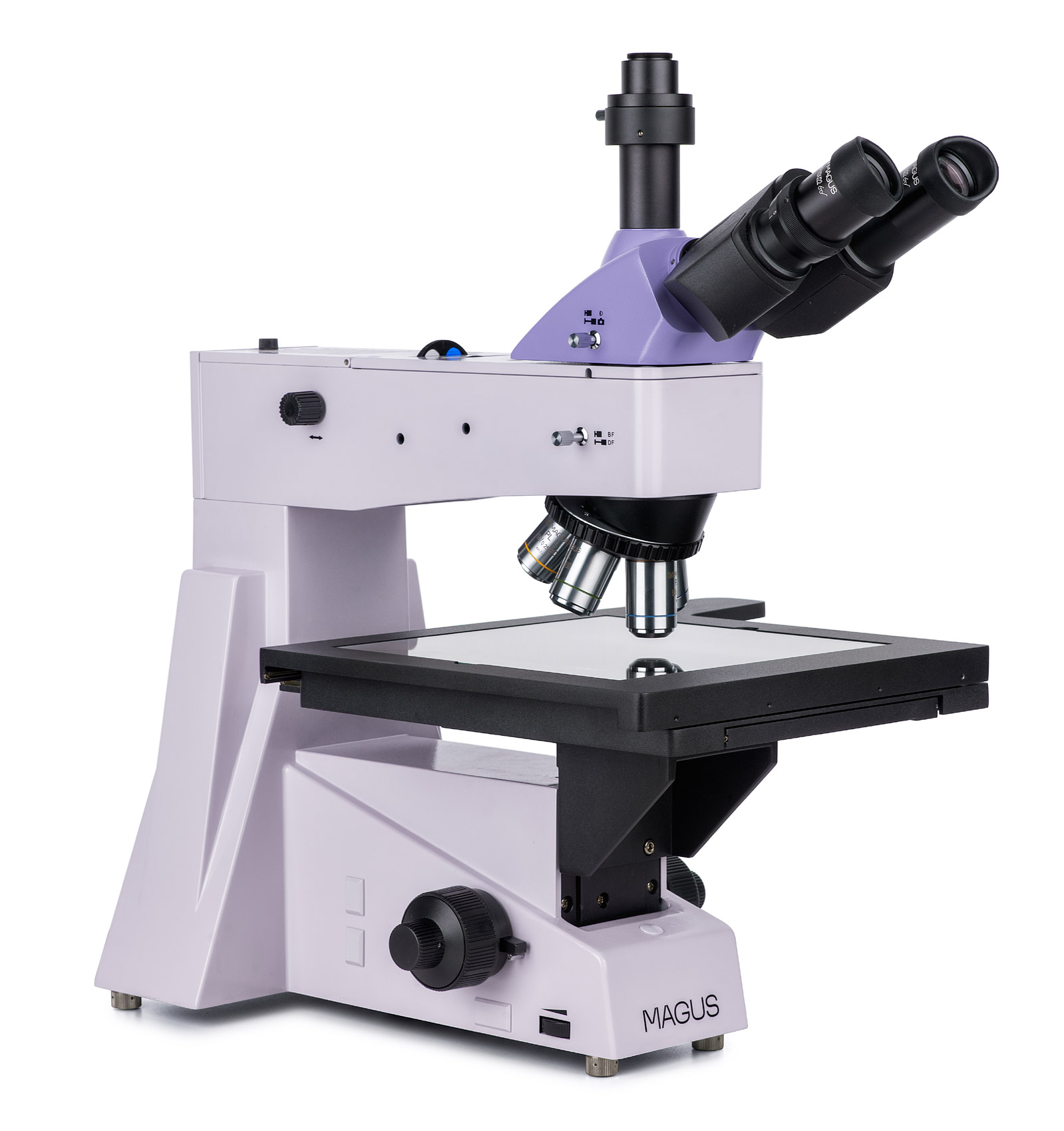

MAGUS Metal D650 BD LCD Metalurji Dijital Mikroskobu, fotomaskların, entegre devrelerin, baskılı devre kartlarının ve diğer uzun ve geniş nesnelerin yüzeylerini gözlemlemek için uygundur. Büyük örnekleri kolaylıkla tutabilen geniş bir nesne tablası ve yüksek büyütme oranında yüksek hassasiyetli gözlemler için 0,7 µm ölçek değerli hassas odaklama ile donatılmıştır. Parlak alan, karanlık alan ve polarize ışık mikroskopi teknikleri. Mikroskop kalite kontrol laboratuvarları, araştırma merkezleri ve üniversite bölümleri için uygundur.
Dijital kamera
MAGUS CHD40, üç video arayüzüne ve monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçişe sahip bir dijital HDMI kameradır.
Kamera 8 MP sensörle donatılmıştır ve HDMI veya USB 3.0 aracılığıyla bağlandığında 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi aracılığıyla bağlandığında görüntü kalitesi Full HD’dir (1920x1080 piksel).
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzünü kullanır. Bu modda kamera bilgisayara bağlanmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Wi-Fi veya USB 3.0 aracılığıyla kamerayı bilgisayara bağlayabilirsiniz. Video 30 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD40 Monitör, MAGUS mikroskobun görselleştirme sistemini kullanacak şekilde tasarlanmıştır. Gerçek zamanlı görüntüleri görüntülemek için mikroskoba takılan bir kameraya bağlanır. MAGUS 4K HDMI kameraları destekler. Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi geniş izleme açılarına sahip parlak görüntüler sağlar. Ekrana belirli bir açıdan baktığınızda renk üretimi bozulmaz. Ekran, bir masanın veya rafın üzerindeki katlanabilir standa koyulabilir veya doğrudan kameraya veya mikroskop standına monte edilebilir.
Optik parçalar
Trinoküler başlık, dijital kamera takmak için bir trinoküler tüpe sahiptir. Işık/kamera seçim düğmesi, harici ekranda görüntülenebilecek parlak, ayrıntılı fotoğraflar ve videolar için ışık demetini kameraya yönlendirir. Kamera temel konfigürasyona dahil değildir. Sol göz merceğinde, görüntüyü ayarlamak için bir diyopter halkası bulunur.
BD sembolüne sahip plan akromatik objektifler, özellikle parlak alan ve karanlık alan mikroskopi teknikleri için tasarlanmıştır. Objektifler, uzun bir çalışma mesafesine sahiptir. Döner burun parçasının her yuvasında bir tane olmak üzere beş adet bulunur. Gerekirse, takılı herhangi bir objektif hızlı bir şekilde isteğe bağlı bir objektifle değiştirilebilir. 50x ila 800x büyütme oranına sahip sonsuzluk düzeltimli optik parçalar. Objektifli döner burun parçası iç kısma dönüktür; kullanıcı, optik yola yerleştirilmiş objektifleri görebilir.
Aydınlatma
Yansıtmalı ışık aydınlatma sistemi, kullanılan objektif ve mikroskopi tekniklerinden bağımsız olarak tüm gözlemlerin mümkün olduğunca ayrıntılı olmasını sağlayacak şekilde tasarlanmıştır. Işık kaynağı, parlak, eşit ve sıcak aydınlatma sağlayan 50 W’lık bir halojen ampuldür. Aydınlatmayı ayarlamak için Köhler aydınlatma yöntemi kullanılabilir; renk oluşturma için filtreler ve bir polarizasyon cihazı (dahili analizör ve çıkarılabilir polarizör) vardır. Işık kaynağı, açıklık ve alan diyaframları ortalanabilir. Aydınlatma sistemi bir karanlık alan cihazı da içerir.
Nesne tablası ve odaklama mekanizması
Mikroskobun özel bir özelliği, X ve Y eksenleri boyunca 204 mm hareket aralığına sahip 280x270 mm’lik büyük bir nesne tablasıdır. Odaklama, kaba ve ince odaklama düğmeleri döndürülerek ayarlanır. Sorunsuz ve güvenli bir şekilde çalışırlar ve hassas odaklama ölçeği değeri nedeniyle yüksek büyütme oranlarında hassas çalışma mümkündür. Kaba odaklamanın bir kilit düğmesi ve germe ayarı vardır. Odaklama düğmeleri mikroskobun tabanında bulunur, böylece rahat ve konforlu bir pozisyon alabilirsiniz. Ellerinizi havada tutmak yerine masanın üzerine koyabilirsiniz.
Aksesuarlar
MAGUS Metal 650 BD mikroskobundan maksimum verimi almak için ek aksesuarlar edinebilirsiniz: göz mercekleri, parlak ve karanlık alan için uzun çalışma mesafeli objektifler, kalibrasyon lamları, dijital kameralar.
Mikroskopun önemli özellikleri:
Kameranın önemli özellikleri:

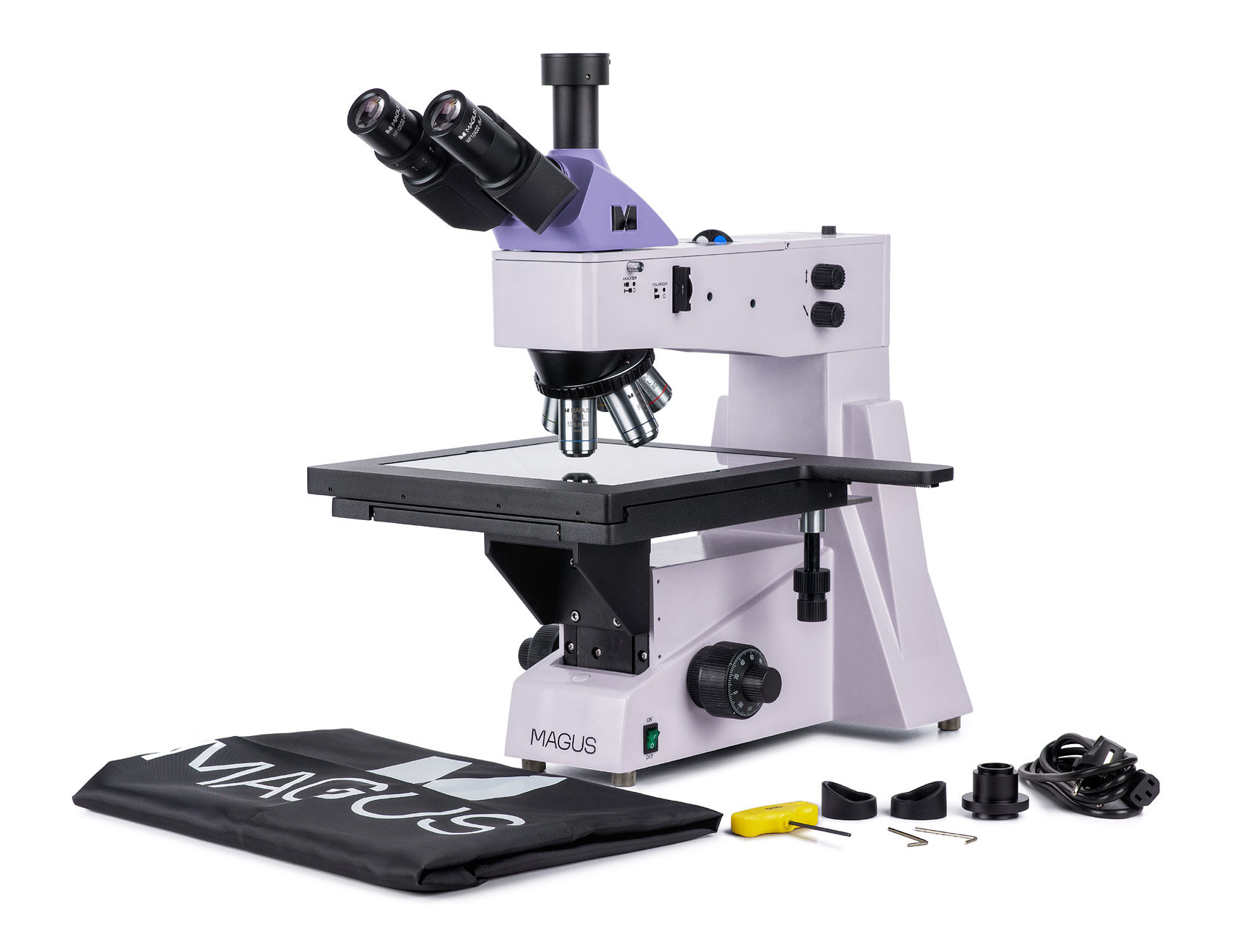

Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018430 |
| Paket boyutu (UxGxY) | 58x49x60 cm |
| Nakliye Ağırlığı | 23.75 kg |
| Sınırlayıcı | MAGUS Metal 650 BD Metalurji Mikroskobu |
| Tip | ışık/optik, metalurji |
| Kafa | üç gözlü, dijital ekran/PC monitörü |
| Nozul | Siedentopf |
| Kafa eğim açısı | 30° |
| Büyütme, x | 50 — 800 |
| Büyütme aralığı | 800x–1280x |
| Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD, PL L80x/0,80 BD; ortak odak mesafesi 45 mm (*isteğe bağlı: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L100x/0,85 BD (kuru)) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 280x270 |
| Lamel yuvası hareket aralığı, mm | 204/204 |
| Lamel yuvası özellikleri | iki eksenli mekanik |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Diyafram | yerleşik açıklık ve alan |
| Odak | koaksiyel, kaba odaklama (30 mm, 13,1 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,0007 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık kaynağı türü | 12 V/50 W |
| Işık filtreleri | yeşil, mavi, sarı, mat |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Ek | yerleşik analizör ve çıkarılabilir polarizör, karanlık alan cihazı |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Uygulama | metalurji |
| Aydınlatma konumu | üst |
| Araştırma yöntemi | parlak alan, karanlık alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,2"" (11,14x6,26 mm) |
| Piksel boyutu, μm | 2.9x2.9 |
| Arabirim bağlayıcıları | Wi-Fi, HDMI 1,4, USB 3.0 |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, flash bellek (USB), Wi-Fi adaptörü (USB) |
| Işık duyarlılığı | 1028 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
| Pozlama süresi | 0,14 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 3840x2160 (4K) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
