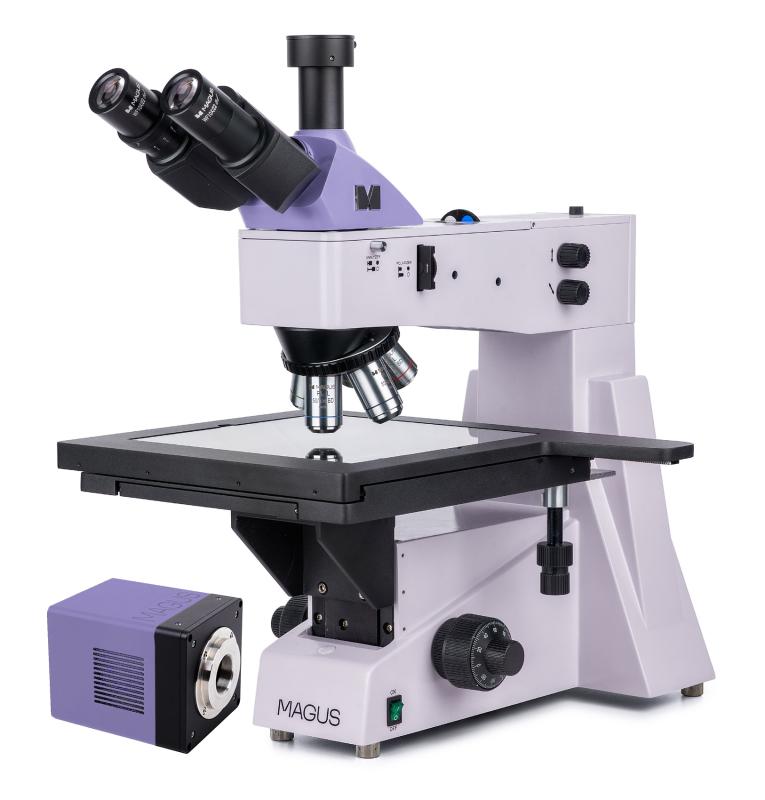

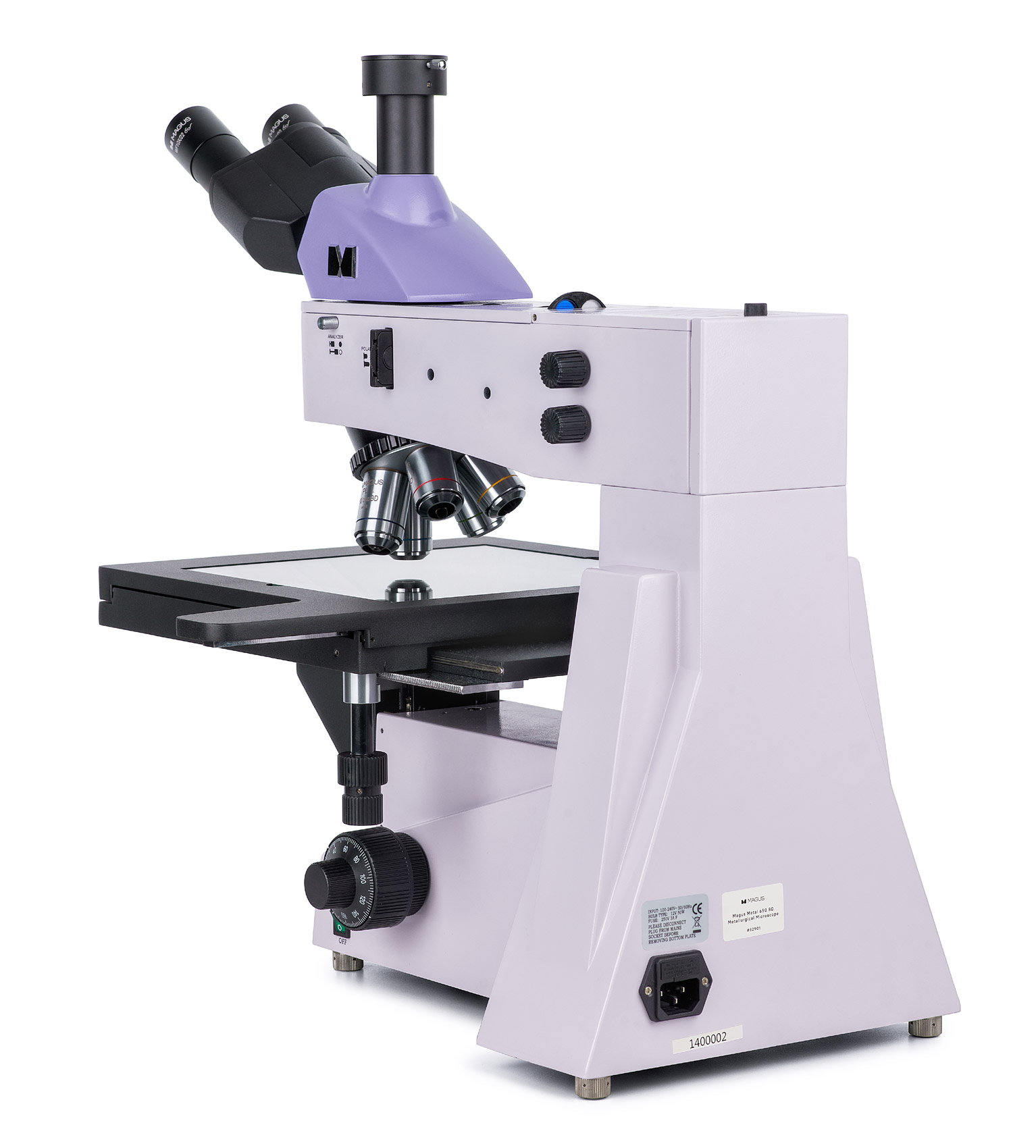

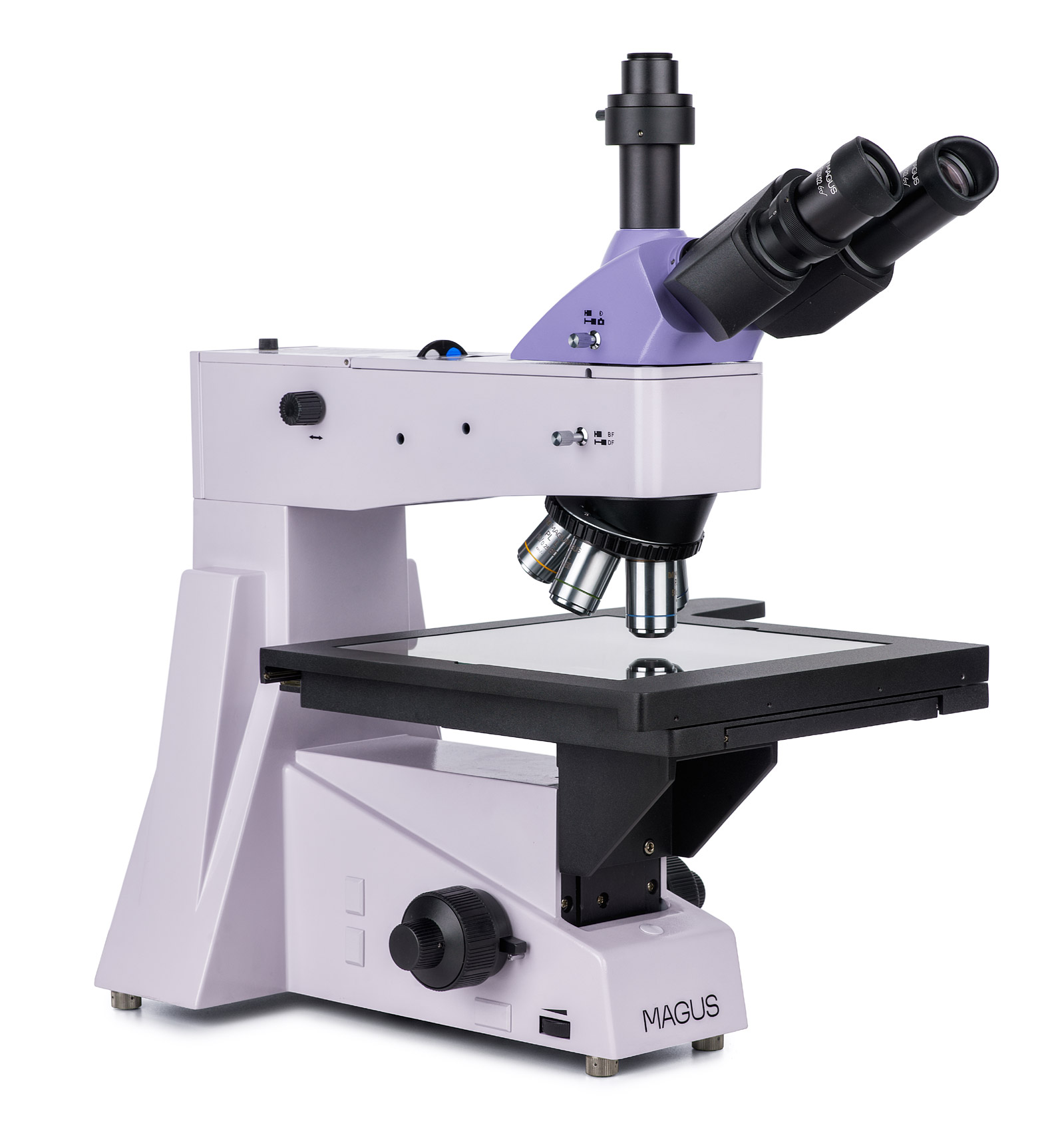

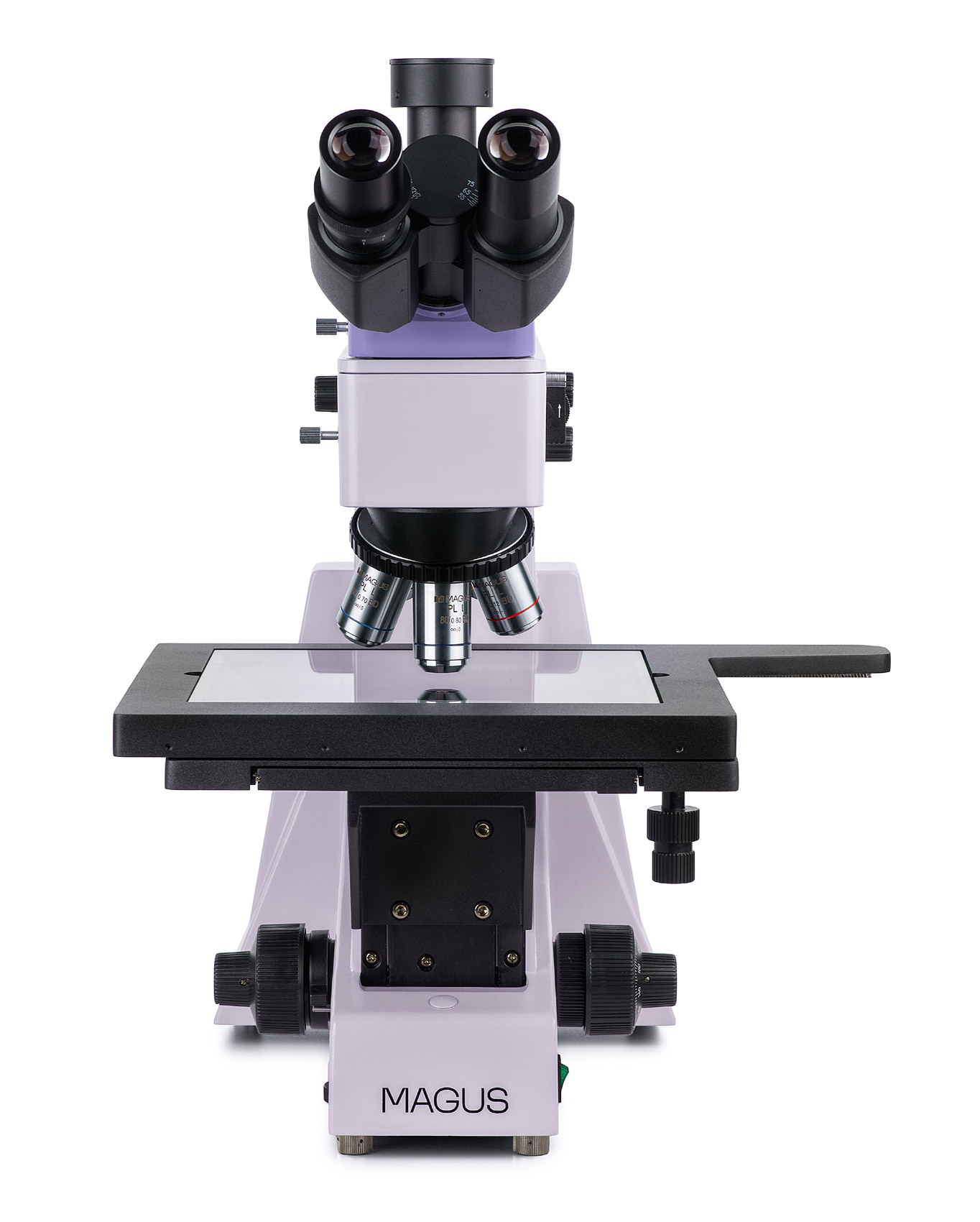

MAGUS Metal D650 BD Metalurji Dijital Mikroskobu, fotomaskların, entegre devrelerin, baskılı devre kartlarının ve diğer uzun ve geniş nesnelerin yüzeylerini gözlemlemek için uygundur. Büyük örnekleri kolaylıkla tutabilen geniş bir nesne tablası ve yüksek büyütme oranında yüksek hassasiyetli gözlemler için 0,7 µm ölçek değerli hassas odaklama ile donatılmıştır. Parlak alan, karanlık alan ve polarize ışık mikroskopi teknikleri. Mikroskop kalite kontrol laboratuvarları, araştırma merkezleri ve üniversite bölümleri için uygundur.
Dijital Kamera
MAGUS CLM30 dijital kamera, floresan ve karanlık alan mikroskopi teknikleri için tasarlanmıştır.
Kamera 8,3 MP sensörle donatılmıştır ve 3840x2160 piksel çözünürlükte gerçekçi görüntüler üretir. Kameranın 4x, 10x, 20x ve 40x objektiflerle kullanılması önerilir. Düşük büyütmeli objektiflerle çalışırken kamera daha ince ayrıntıları görmenizi sağlayacaktır.
Video, çözünürlüğe bağlı olarak 45 fps veya 70 fps hızında kaydedilir: Videolar sorunsuzdur; kareler arasında yumuşak ve ince geçişler bulunur. Örneğin hareketi gecikme olmaksızın gerçek zamanlı olarak görüntülenir. Kamera hareket eden nesnelerle çalışmayı kolaylaştırır ve sınıf gösterimleri için uygundur.
Kamera bir USB 3.0 arayüzü ile donatılmıştır. Veri aktarım hızı USB 2.0 kameralardan 10 kat daha hızlıdır. Yüksek hızlı kamera profesyonel laboratuvarlar, araştırma veya üniversite eğitimi için önerilir.
Optik parçalar
Trinoküler başlık, dijital kamera takmak için bir trinoküler tüpe sahiptir. Işık/kamera seçim düğmesi, harici ekranda görüntülenebilecek parlak, ayrıntılı fotoğraflar ve videolar için ışık demetini kameraya yönlendirir. Kamera temel konfigürasyona dahil değildir. Sol göz merceğinde, görüntüyü ayarlamak için bir diyopter halkası bulunur.
BD sembolüne sahip plan akromatik objektifler, özellikle parlak alan ve karanlık alan mikroskopi teknikleri için tasarlanmıştır. Objektifler, uzun bir çalışma mesafesine sahiptir. Döner burun parçasının her yuvasında bir tane olmak üzere beş adet bulunur. Gerekirse, takılı herhangi bir objektif hızlı bir şekilde isteğe bağlı bir objektifle değiştirilebilir. 50x ila 800x büyütme oranına sahip sonsuzluk düzeltimli optik parçalar. Objektifli döner burun parçası iç kısma dönüktür; kullanıcı, optik yola yerleştirilmiş objektifleri görebilir.
Aydınlatma
Yansıtmalı ışık aydınlatma sistemi, kullanılan objektif ve mikroskopi tekniklerinden bağımsız olarak tüm gözlemlerin mümkün olduğunca ayrıntılı olmasını sağlayacak şekilde tasarlanmıştır. Işık kaynağı, parlak, eşit ve sıcak aydınlatma sağlayan 50 W’lık bir halojen ampuldür. Aydınlatmayı ayarlamak için Köhler aydınlatma yöntemi kullanılabilir; renk oluşturma için filtreler ve bir polarizasyon cihazı (dahili analizör ve çıkarılabilir polarizör) vardır. Işık kaynağı, açıklık ve alan diyaframları ortalanabilir. Aydınlatma sistemi bir karanlık alan cihazı da içerir.
Nesne tablası ve odaklama mekanizması
Mikroskobun özel bir özelliği, X ve Y eksenleri boyunca 204 mm hareket aralığına sahip 280x270 mm’lik büyük bir nesne tablasıdır. Odaklama, kaba ve ince odaklama düğmeleri döndürülerek ayarlanır. Sorunsuz ve güvenli bir şekilde çalışırlar ve hassas odaklama ölçeği değeri nedeniyle yüksek büyütme oranlarında hassas çalışma mümkündür. Kaba odaklamanın bir kilit düğmesi ve germe ayarı vardır. Odaklama düğmeleri mikroskobun tabanında bulunur, böylece rahat ve konforlu bir pozisyon alabilirsiniz. Ellerinizi havada tutmak yerine masanın üzerine koyabilirsiniz.
Aksesuarlar
MAGUS Metal 650 BD mikroskobundan maksimum verimi almak için ek aksesuarlar edinebilirsiniz: göz mercekleri, parlak ve karanlık alan için uzun çalışma mesafeli objektifler, kalibrasyon lamları, dijital kameralar.
Mikroskobun önemli özellikleri:
Kameranın önemli özellikleri:

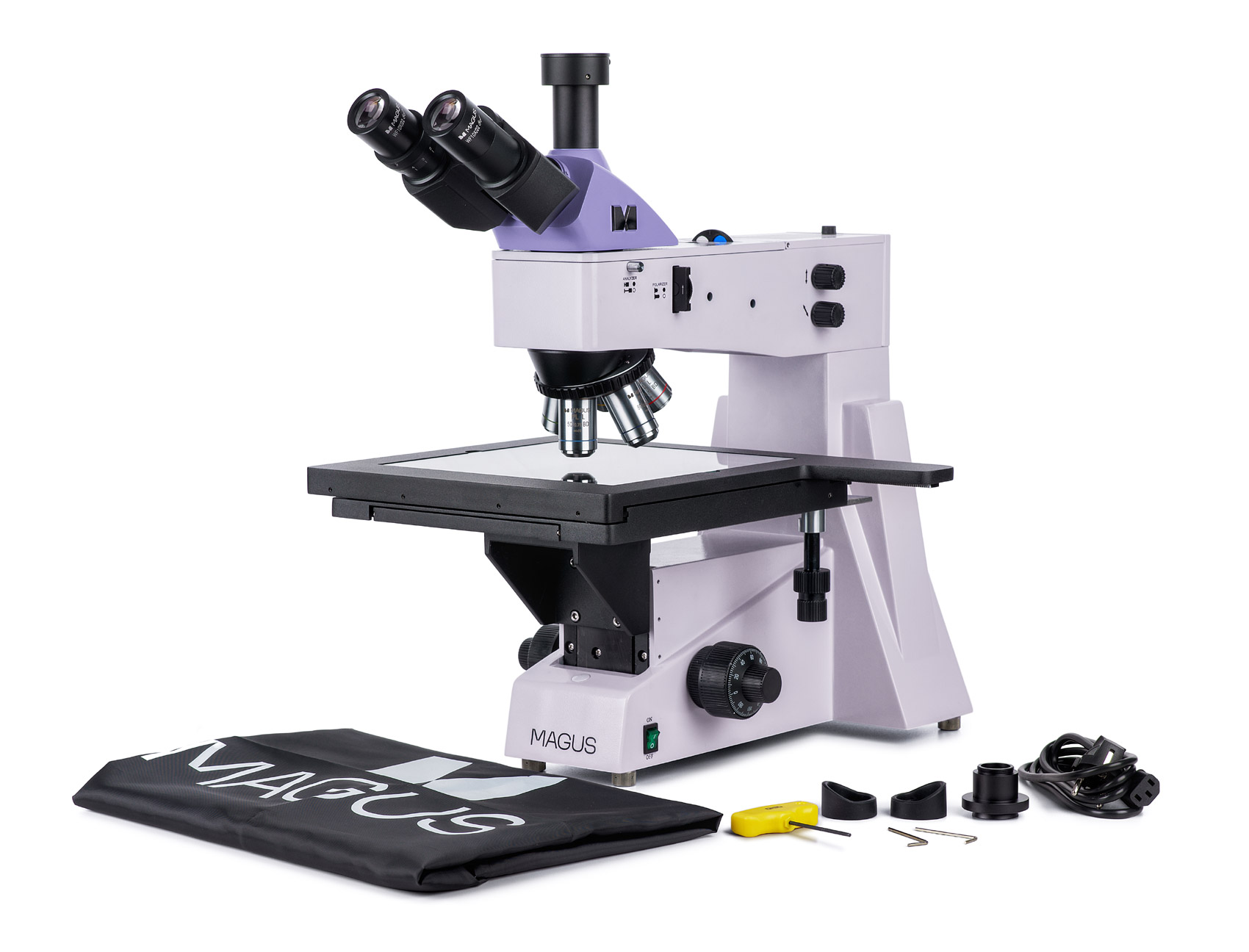

Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018423 |
| Paket boyutu (UxGxY) | 58x49x60 cm |
| Nakliye Ağırlığı | 23.8 kg |
| Sınırlayıcı | MAGUS Metal 650 BD Metalurji Mikroskobu |
| Tip | ışık/optik, metalurji |
| Kafa | üç gözlü |
| Nozul | Siedentopf |
| Kafa eğim açısı | 30° |
| Büyütme, x | 50 — 800 |
| Büyütme aralığı | 800x–1280x |
| Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD, PL L80x/0,80 BD; ortak odak mesafesi 45 mm (*isteğe bağlı: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L100x/0,85 BD (kuru)) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 280x270 |
| Lamel yuvası hareket aralığı, mm | 204/204 |
| Lamel yuvası özellikleri | iki eksenli mekanik |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Diyafram | yerleşik açıklık ve alan |
| Odak | koaksiyel, kaba odaklama (30 mm, 13,1 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,0007 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık kaynağı türü | 12 V/50 W |
| Işık filtreleri | yeşil, mavi, sarı, mat |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Ek | yerleşik analizör ve çıkarılabilir polarizör, karanlık alan cihazı |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Uygulama | metalurji |
| Aydınlatma konumu | üst |
| Araştırma yöntemi | parlak alan, karanlık alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | SONY Exmor CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8.3 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,2"" (11,14x6,26 mm) |
| Piksel boyutu, μm | 2.9x2.9 |
| Sıcaklığı oda sıcaklığının 42°C altına ayarlamak için iki aşamalı termoelektrik modül (Peltier elemanı) | yes |
| Işık duyarlılığı | 1/30 s ile 5970 mV |
| Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
| Pozlama süresi | 0,1 ms – 1 h |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 45@3840x2160, 70@1920x1080 |
| ADC rakam kapasitesi (bit) | 8/12 (seçilebilir) |
| Kurulum yeri | trinoküler tüp |
| Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
| Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Beyaz dengesi | manuel, otomatik |
| Pozlama kontrolü | manuel, otomatik |
| Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
| Yazılım | MAGUS View |
| Çıkış | USB 3.0, 5 Gb/s |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
