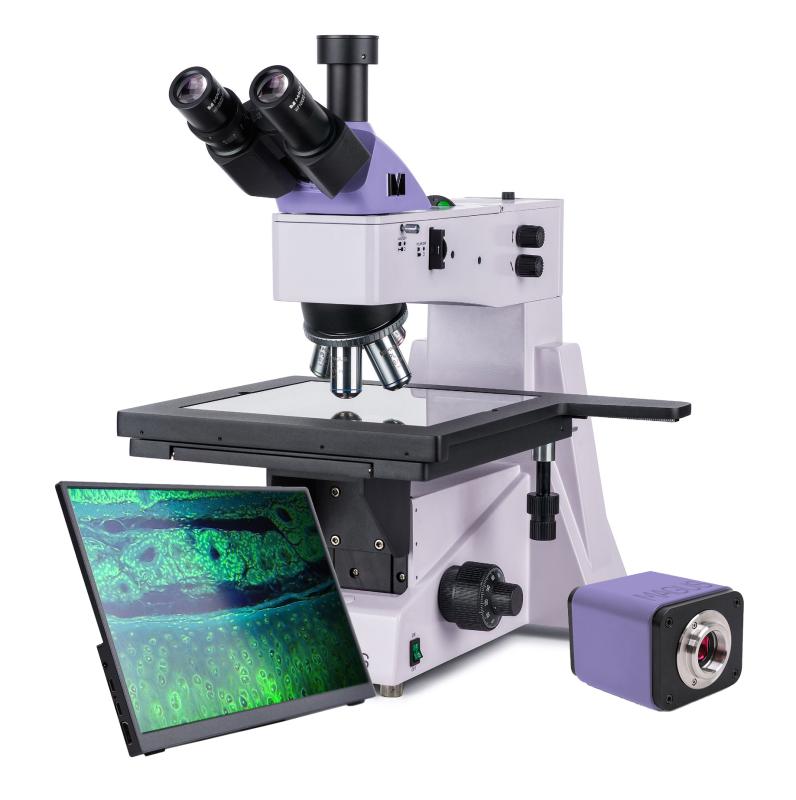

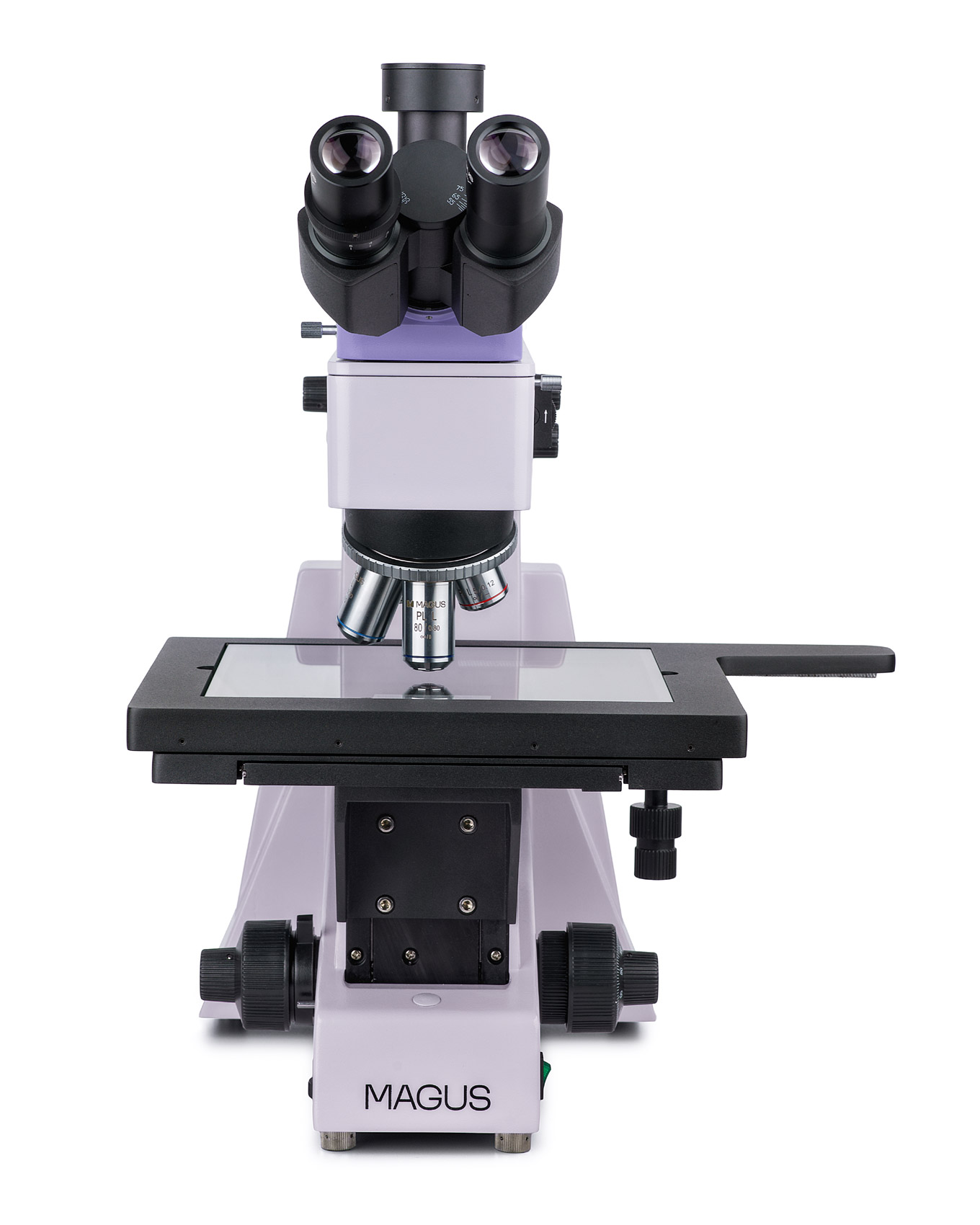

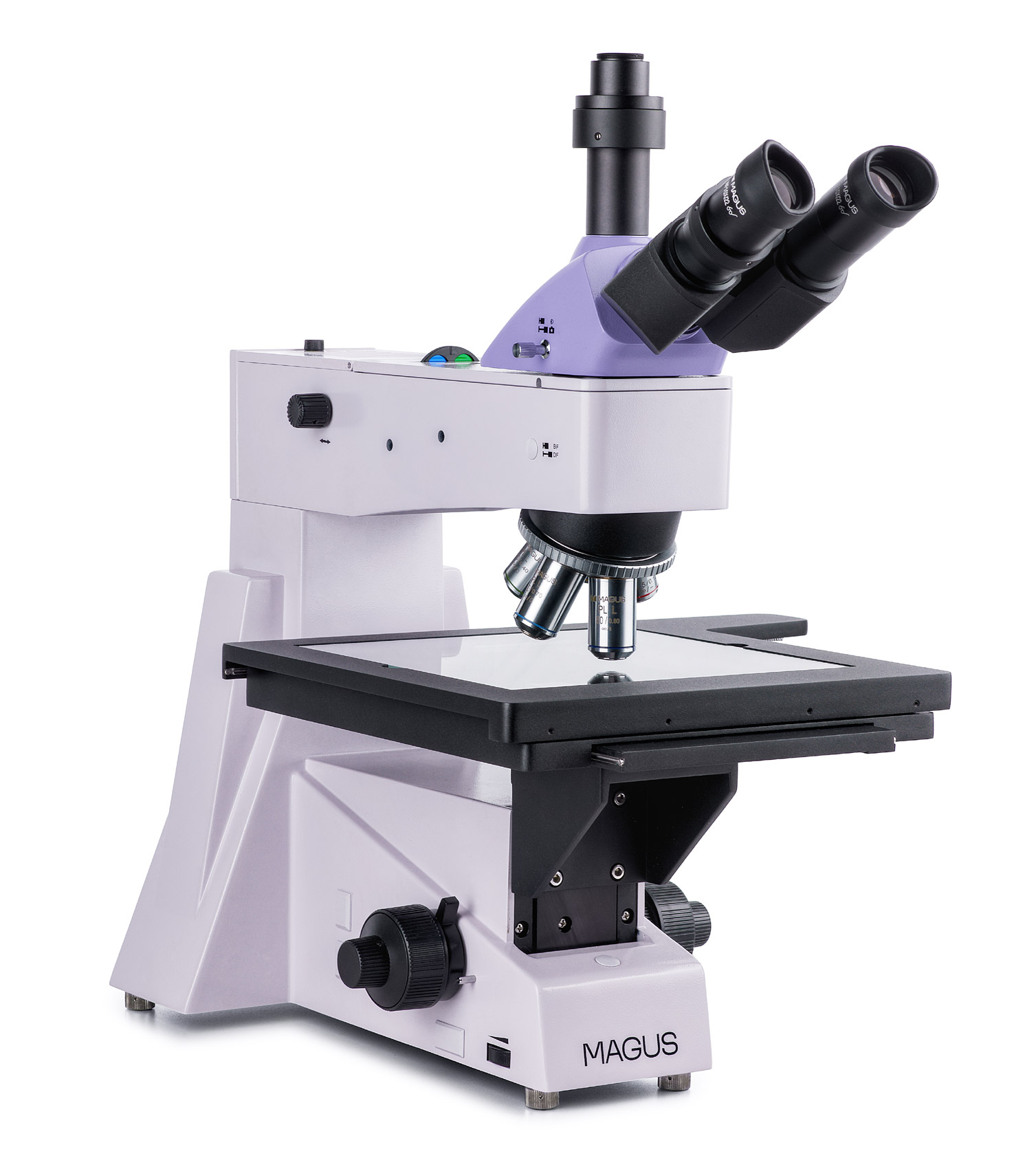

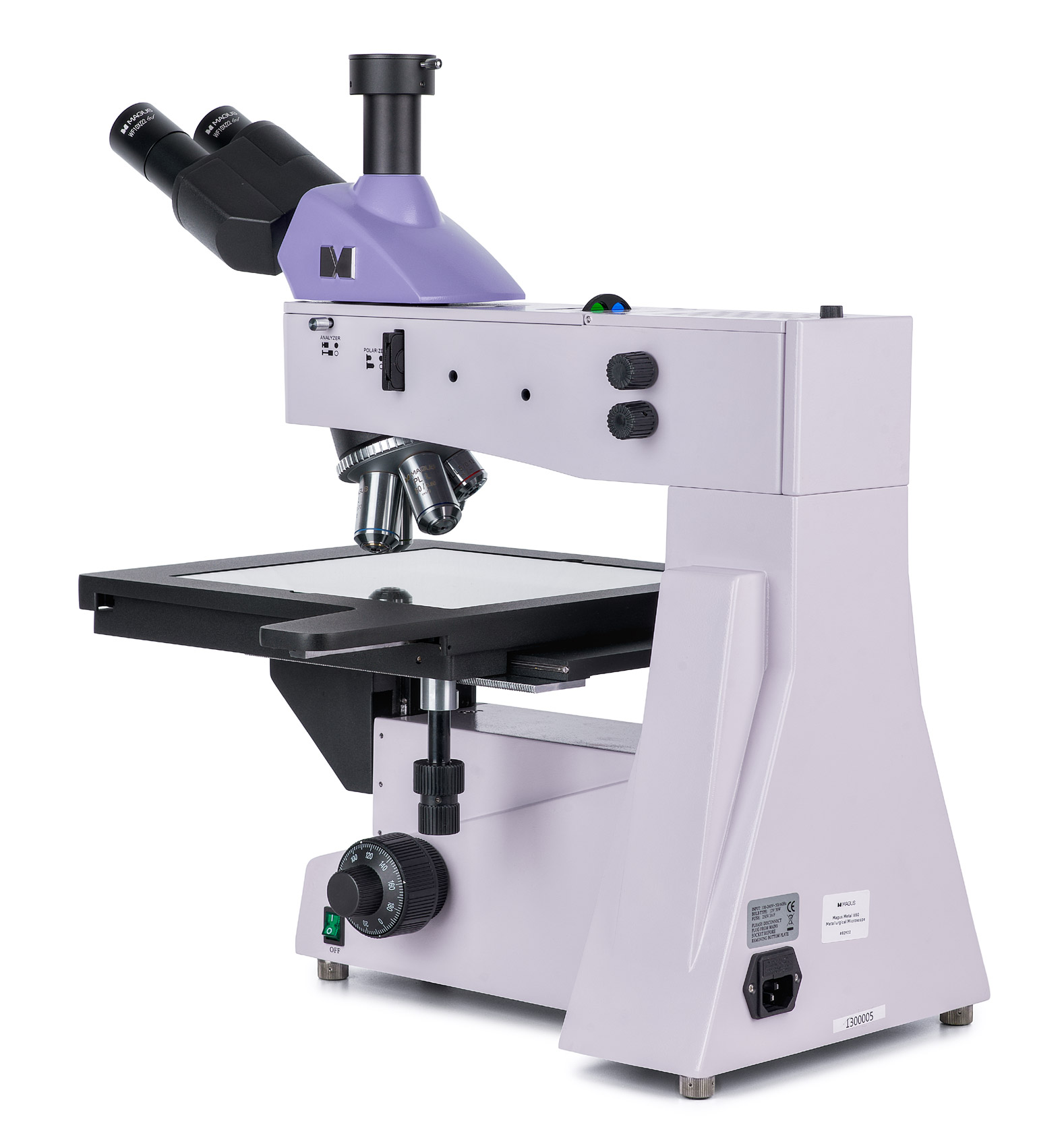

MAGUS Metal D650 LCD Metalurji Mikroskobu, yansıtmalı ışıkta incelenecek fotomaskeleri, baskılı devre kartlarını, entegre devreleri ve diğer uzun ve geniş örnekleri yerleştirebileceğiniz büyük bir nesne tablasına sahiptir. Parlak alan ve polarize ışık gözlemleri mümkündür. Mikroskop yüksek hassasiyette odaklama sağlar. 0,7 µm’lik ince odaklama ölçeği değeri, yüksek büyütme oranlarında çalışmayı kolaylaştırır. Endüstriyel tesislerde araştırma yapmak ve mühendislik öğrencilerine eğitim vermek için kullanılır.
Dijital Kamera
MAGUS CHD20 Dijital Kamera 2 MP sensörle donatılmıştır ve 1920x1080 piksel çözünürlükte gerçekçi Full HD görüntüler üretir. Kamera, floresan ışıkta çalışmaya uygun yüksek ışık hassasiyetine sahiptir. R, G, B ana renk mozaik filtrelerin kullanımı sayesinde düşük karanlık akım ve net görüntü elde edilir.
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzü kullanır. Bu modda kamera bilgisayar olmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Kamerayı bilgisayara bağlamak için ek bir USB 2.0 arayüzü sağlanmıştır.
Video, video çıkış arayüzüne bağlı olarak 60 fps veya 50 fps hızında kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir, bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD monitörler MAGUS mikroskopları için eksiksiz bir görüntüleme sistemi biçimlendirmek amacıyla MAGUS CHD kameralar ile birlikte çalışır.
Kameraya bağlantı HDMI arabirimi üzerinden yapılır. Monitör gerçek zamanlı görüntüler gösterir. IPS LCD ekranı geniş bir görünüm açısına, yüksek parlaklığa ve iyi kontrasta sahiptir. Ekranda daha geniş bir açılı ile bakarken bile, görüntü bozulmaz. Ekran boyutu 13,3"tir.
Monitör yatay bir yüzeye bir katlanır stand kullanılarak kurulabilir ya da doğrudan bir kamera veya tripoda monte edilebilir.
Optik parçalar
Sonsuz plan akromatik optik parçalar, keskin ve ayrıntılı görüntüler sunar. Mikroskop başlığı trinokülerdir, 30° eğimlidir ve dijital kameranın montajı için trinoküler tüpe sahiptir. Kamera (dahil değildir) çalışmanın fotoğraf ve videolarını çeker ve mikroskop görüntüsünü harici bir ekrana aktarır. İki konumlu bir ışın demeti bölücü vardır: 100:0 ve 0:100. Işık demeti göz merceğine veya kameraya yönlendirilir. Sol tüp üzerinde bir diyopter ayar halkası mevcuttur.
Döner burun parçasına 5 objektif takabilirsiniz; hepsi pakete dahildir. Daha yüksek büyütme oranı elde etmek için temel objektiflerin yerine isteğe bağlı objektifler takabilirsiniz. Temel konfigürasyonda mikroskop 50 ila 800x aralığında büyütme sağlar. Objektifli döner burun parçası iç kısma dönüktür; kullanıcı, optik yola yerleştirilmiş objektifleri görebilir.
Aydınlatma
Yansıtmalı ışık aydınlatma sistemi ortalanan üç öğeyi birleştirir: ışık kaynağı, açıklık ve alan diyaframı. 30 W halojen aydınlatıcı sıcak ışık yayar, böylece mikroskopla uzun süre çalışmak gözlerinizi yormaz. Aydınlatmanın parlaklığı ayarlanabilir, Köhler aydınlatmasını ayarlamak mümkündür. Yansıtmalı ışık aydınlatma sistemi ayrıca bir polarizasyon cihazıyla birlikte gelir: yerleşik analizör ve çıkarılabilir döner polarizör. Bir dizi renk filtresi bulunmaktadır.
Nesne tablası ve odaklama mekanizması
Mikroskop tasarımının en ilginç parçası, 204 mm dahilinde iki eksen boyunca hareket ettirilebilen 280x270 mm"lik nesne tablasıdır. Böylelikle büyük boyutlu örnekleri gözlemleyebilir ve yüzeylerini rahatlıkla inceleyebilirsiniz. Kaba ve ince odaklama düğmeleri, mikroskobun her iki yanında koaksiyel olarak konumlandırılmıştır; bir kilitleme düğmesi ve kaba gerilim ayar düğmesi bulunur. Tutma yerleri mikroskop tabanına yakın konumlandırılmıştır, ellerinizi serbestçe masanın üzerine koyabilir ve gözlem yaparken rahat bir pozisyon alabilirsiniz.
Aksesuarlar
MAGUS Metal 650 mikroskop uyumlu aksesuar serisinde göz mercekleri, uzun çalışma mesafeli objektifler, dijital kameralar ve kalibrasyon lamları yer alır. Aksesuarlar mikroskobun özelliklerini genişletmek için kullanılabilir.
Mikroskopun önemli özellikleri:
Kameranın önemli özellikleri:

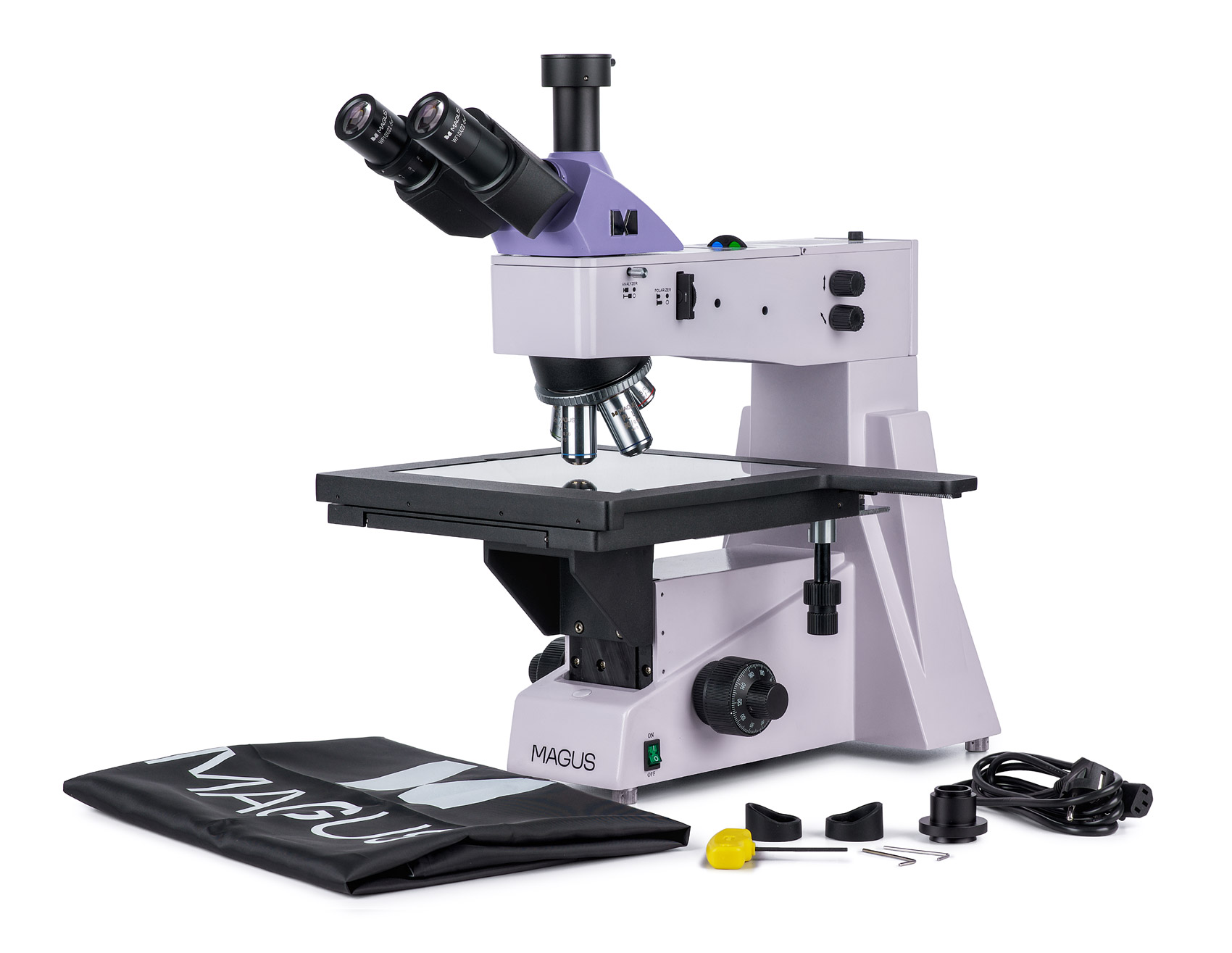

Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018409 |
| Paket boyutu (UxGxY) | 58x49x60 cm |
| Nakliye Ağırlığı | 23.75 kg |
| Sınırlayıcı | MAGUS Metal 650 Metalurji Mikroskobu |
| Tip | ışık/optik, dijital, metalurji |
| Kafa | üç gözlü, dijital ekran/PC monitörü |
| Nozul | Siedentopf |
| Kafa eğim açısı | 30° |
| Büyütme, x | 50 — 800 |
| Büyütme aralığı | 800x–1280x |
| Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; ortak odak mesafesi 45 mm (*isteğe bağlı: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (kuru)) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 280x270 |
| Lamel yuvası hareket aralığı, mm | 204/204 |
| Lamel yuvası özellikleri | iki eksenli mekanik |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Diyafram | yerleşik açıklık ve alan |
| Odak | koaksiyel, kaba odaklama (30 mm, 13,1 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,0007 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık kaynağı türü | 12 V/30 W |
| Işık filtreleri | yeşil, mavi, sarı, mat |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Ek | yerleşik analizör ve çıkarılabilir polarizör |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Uygulama | metalurji |
| Aydınlatma konumu | üst |
| Araştırma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 2 |
| Maksimum çözünürlük, piksel | 1920x1080 |
| Sensör boyutu | 1/2" (7,2x4,05 mm) |
| Piksel boyutu, μm | 3.75x3.75 |
| Arabirim bağlayıcıları | USB 2.0, HDMI 1,4 |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, flash bellek (USB) |
| Işık duyarlılığı | 1175 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
| Pozlama süresi | 0,04 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 60@1920x1080 (HDMI), 50@1920x1080 (USB) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 1920x1080 (Full HD) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
