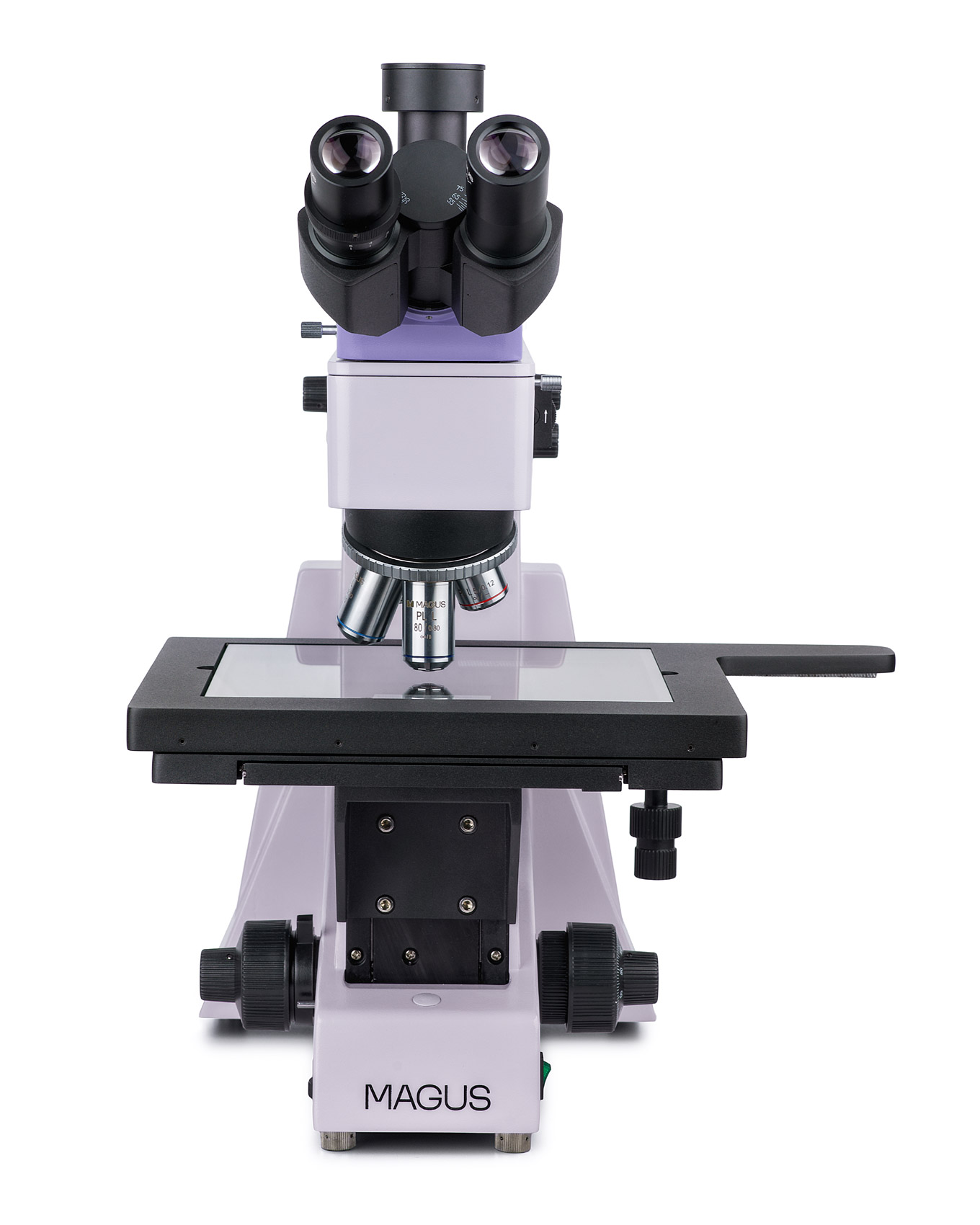

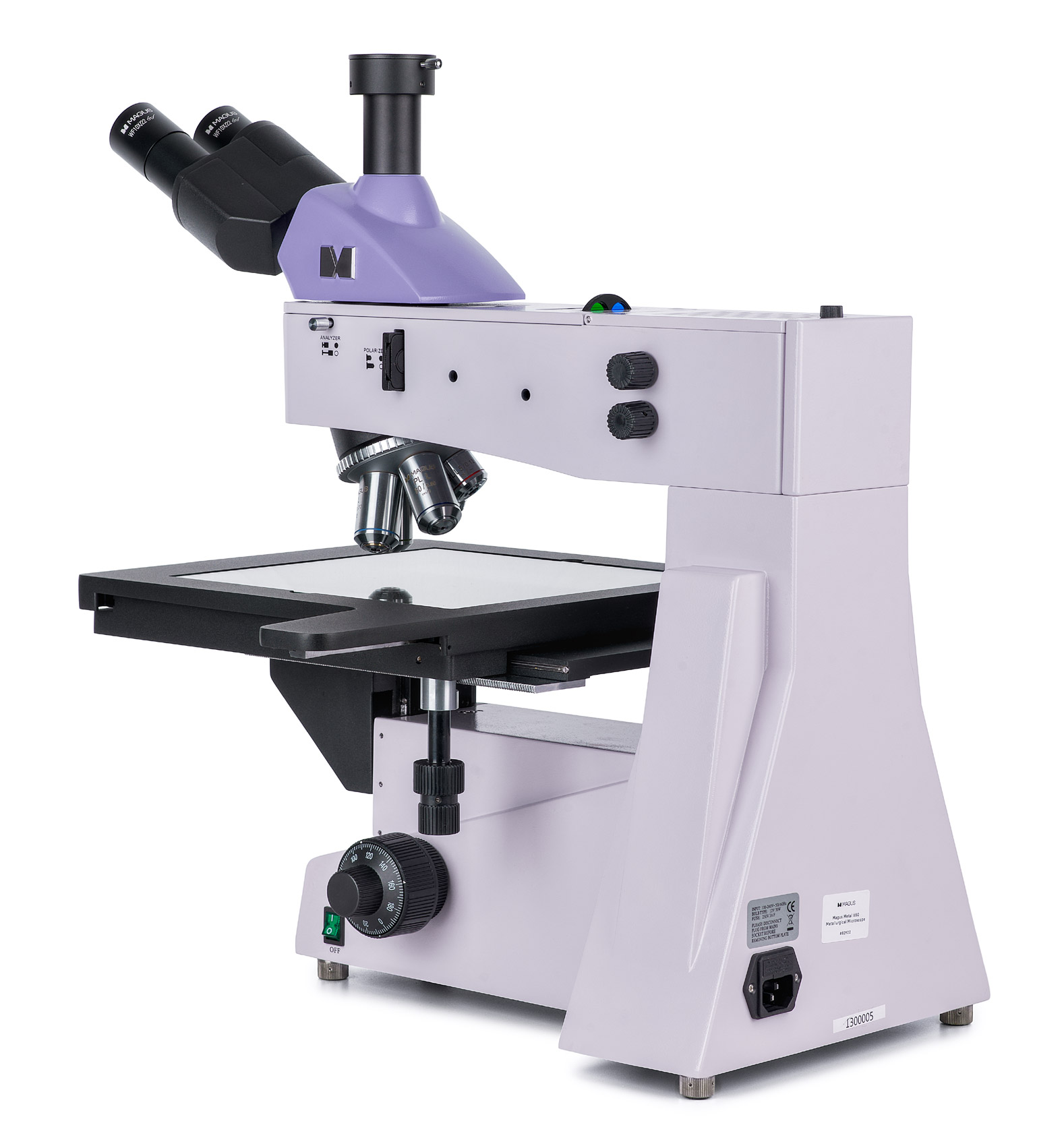

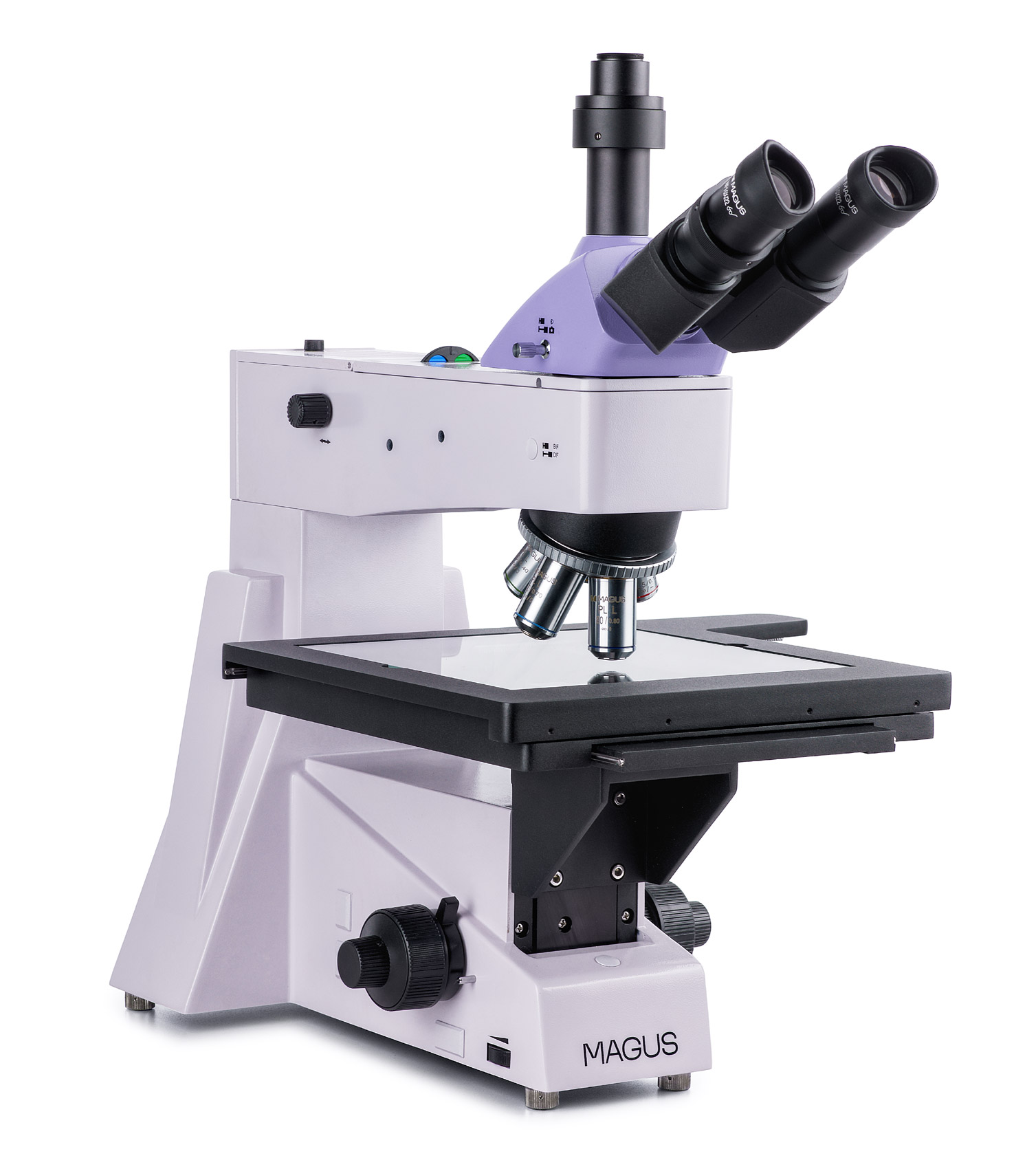

MAGUS Metal 650 Metalurji Mikroskobu, yansıtmalı ışıkta incelenecek fotomaskeleri, baskılı devre kartlarını, entegre devreleri ve diğer uzun ve geniş örnekleri yerleştirebileceğiniz büyük bir nesne tablasına sahiptir. Parlak alan ve polarize ışık gözlemleri mümkündür. Mikroskop yüksek hassasiyette odaklama sağlar. 0,7 µm’lik ince odaklama ölçeği değeri, yüksek büyütme oranlarında çalışmayı kolaylaştırır. Endüstriyel tesislerde araştırma yapmak ve mühendislik öğrencilerine eğitim vermek için kullanılır.
Dijital kamera

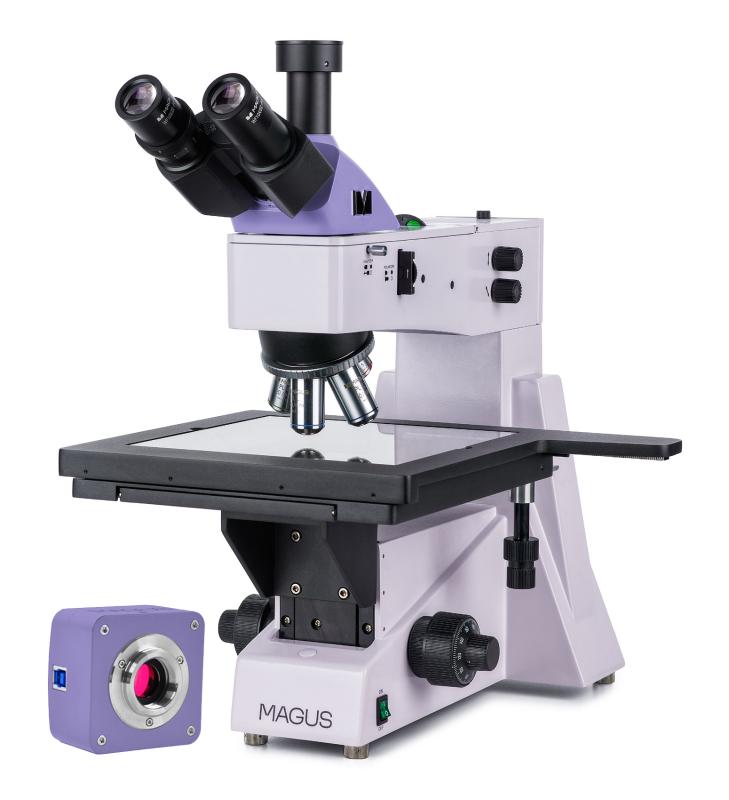

MAGUS CBF30 Dijital Kamera, mikroskop aracılığıyla fotoğraf ve video çekmenizi, elde edilen dosyaları düzenlemenizi, sunumlar düzenlemenizi ve nesnelerin doğrusal ve açısal ölçümlerini yapmanızı (doğru kalibrasyondan sonra) sağlar.
Cihaz, aydınlık alan yöntemini ve 4x, 10x, 20x ve 40x objektifleri kullanan mikroskoplarda çalışmak üzere tasarlanmıştır.
6,3 MP sensör, maksimum 3072x2048 piksel çözünürlükte parlak ve ayrıntılı fotoğraflar ve videolar çekmenizi sağlar. Gerekirse, çözünürlük 1536x1024 piksele düşürülebilir. Ancak bu, 59 fps’de kalacak olan kare hızını etkilemeyecek, böylece sarsıntı veya gecikme olmadan düzgün kare geçişleri sağlanacaktır.
SONY Exmor arkadan aydınlatmalı renkli CMOS sensör, kamerayı düşük ışık koşullarında bile kullanmanızı sağlar. Görüntü okunabilir ve parlak kalacaktır. Büyütme oranı 0,5x ile 0,75x arasında olan bir adaptörün kullanılması, bozulma olmadan mümkün olan en net görüntüyü sağlayacaktır.
Optik parçalar
Sonsuz plan akromatik optik parçalar, keskin ve ayrıntılı görüntüler sunar. Mikroskop başlığı trinokülerdir, 30° eğimlidir ve dijital kameranın montajı için trinoküler tüpe sahiptir. Kamera (dahil değildir) çalışmanın fotoğraf ve videolarını çeker ve mikroskop görüntüsünü harici bir ekrana aktarır. İki konumlu bir ışın demeti bölücü vardır: 100:0 ve 0:100. Işık demeti göz merceğine veya kameraya yönlendirilir. Sol tüp üzerinde bir diyopter ayar halkası mevcuttur.
Döner burun parçasına 5 objektif takabilirsiniz; hepsi pakete dahildir. Daha yüksek büyütme oranı elde etmek için temel objektiflerin yerine isteğe bağlı objektifler takabilirsiniz. Temel konfigürasyonda mikroskop 50 ila 800x aralığında büyütme sağlar. Objektifli döner burun parçası iç kısma dönüktür; kullanıcı, optik yola yerleştirilmiş objektifleri görebilir.
Aydınlatma
Yansıtmalı ışık aydınlatma sistemi ortalanan üç öğeyi birleştirir: ışık kaynağı, açıklık ve alan diyaframı. 30 W halojen aydınlatıcı sıcak ışık yayar, böylece mikroskopla uzun süre çalışmak gözlerinizi yormaz. Aydınlatmanın parlaklığı ayarlanabilir, Köhler aydınlatmasını ayarlamak mümkündür. Yansıtmalı ışık aydınlatma sistemi ayrıca bir polarizasyon cihazıyla birlikte gelir: yerleşik analizör ve çıkarılabilir döner polarizör. Bir dizi renk filtresi bulunmaktadır.
Nesne tablası ve odaklama mekanizması
Mikroskop tasarımının en ilginç parçası, 204 mm dahilinde iki eksen boyunca hareket ettirilebilen 280x270 mm"lik nesne tablasıdır. Böylelikle büyük boyutlu örnekleri gözlemleyebilir ve yüzeylerini rahatlıkla inceleyebilirsiniz. Kaba ve ince odaklama düğmeleri, mikroskobun her iki yanında koaksiyel olarak konumlandırılmıştır; bir kilitleme düğmesi ve kaba gerilim ayar düğmesi bulunur. Tutma yerleri mikroskop tabanına yakın konumlandırılmıştır, ellerinizi serbestçe masanın üzerine koyabilir ve gözlem yaparken rahat bir pozisyon alabilirsiniz.
Aksesuarlar
MAGUS Metal 650 mikroskop uyumlu aksesuar serisinde göz mercekleri, uzun çalışma mesafeli objektifler, dijital kameralar ve kalibrasyon lamları yer alır. Aksesuarlar mikroskobun özelliklerini genişletmek için kullanılabilir.
Mikroskopun önemli özellikleri:
Kameranın önemli özellikleri:

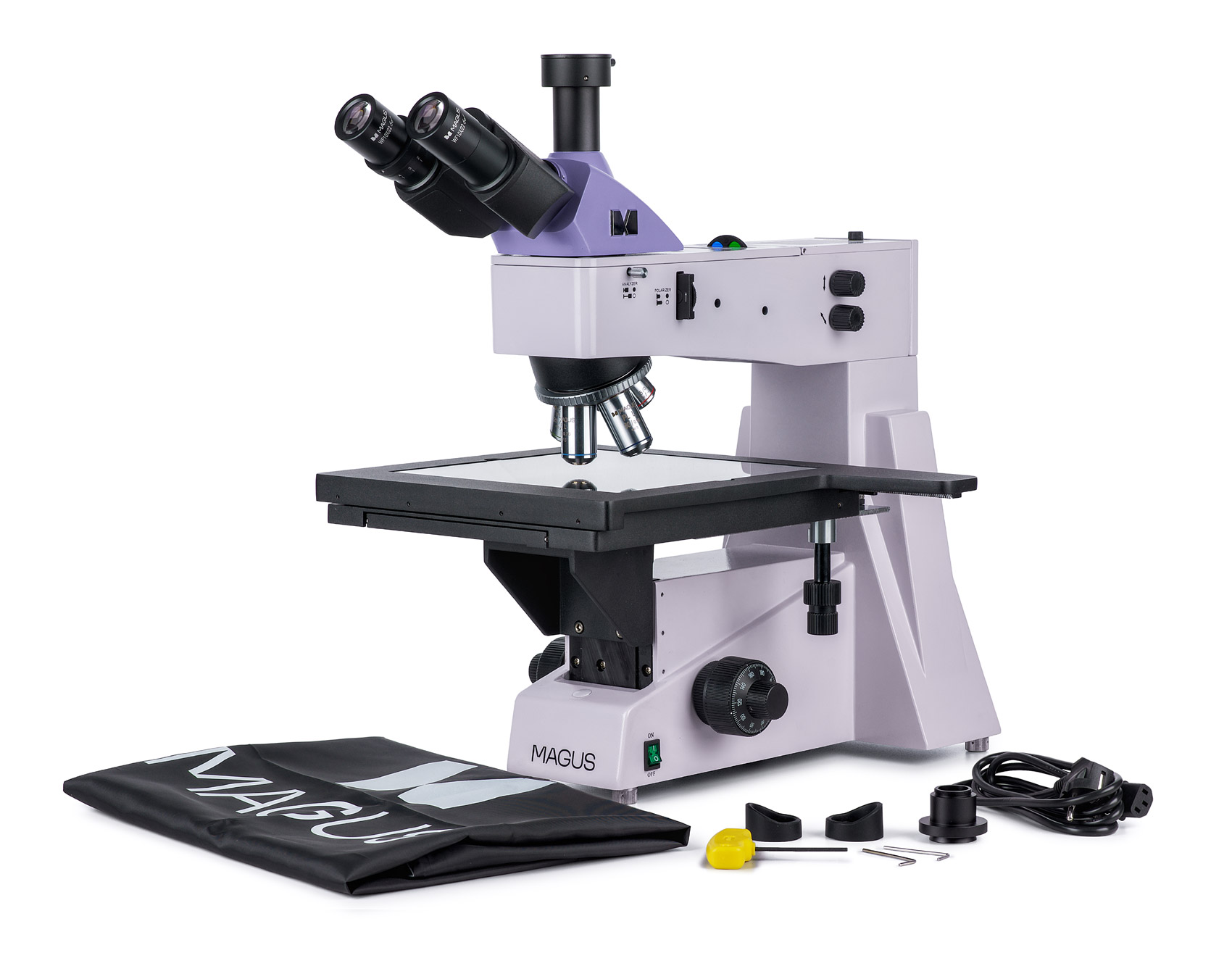

Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018393 |
| Paket boyutu (UxGxY) | 58x49x60 cm |
| Nakliye Ağırlığı | 21.6 kg |
| Sınırlayıcı | MAGUS Metal 650 Metalurji Mikroskobu |
| === Sınırlayıcı === | Mikroskop teknik özellikleri |
| Tip | ışık/optik, dijital, metalurji |
| Kafa | üç gözlü |
| Nozul | Siedentopf |
| Kafa eğim açısı | 30° |
| Büyütme, x | 50 — 800 |
| Büyütme aralığı | 800x–1280x |
| Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; ortak odak mesafesi 45 mm (*isteğe bağlı: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (kuru)) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 280x270 |
| Lamel yuvası hareket aralığı, mm | 204/204 |
| Lamel yuvası özellikleri | iki eksenli mekanik |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Diyafram | yerleşik açıklık ve alan |
| Odak | koaksiyel, kaba odaklama (30 mm, 13,1 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,0007 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık kaynağı türü | 12 V/30 W |
| Işık filtreleri | yeşil, mavi, sarı, mat |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Ek | yerleşik analizör ve çıkarılabilir polarizör |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Uygulama | metalurji |
| Aydınlatma konumu | üst |
| Araştırma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | SONY Exmor CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 6.3 |
| Maksimum çözünürlük, piksel | 3072x2048 |
| Sensör boyutu | 1/1,8" (7,37x4,92 mm) |
| Piksel boyutu, μm | 2.4x2.4 |
| Işık duyarlılığı | 1/30 saniyede 425 mV |
| Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
| Pozlama süresi | 0,02 ms – 15 s |
| Video kaydı | yes |
| Video kaydı | evet |
| Kare hızı, fps ve çözünürlük | 59@3072x2048, 59@1536x1024 |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
| Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Beyaz dengesi | manuel, otomatik |
| Pozlama kontrolü | manuel, otomatik |
| Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
| Yazılım | MAGUS View |
| Çıkış | USB 3.0, 5 Gb/s |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | solid alüminyum |
| Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
