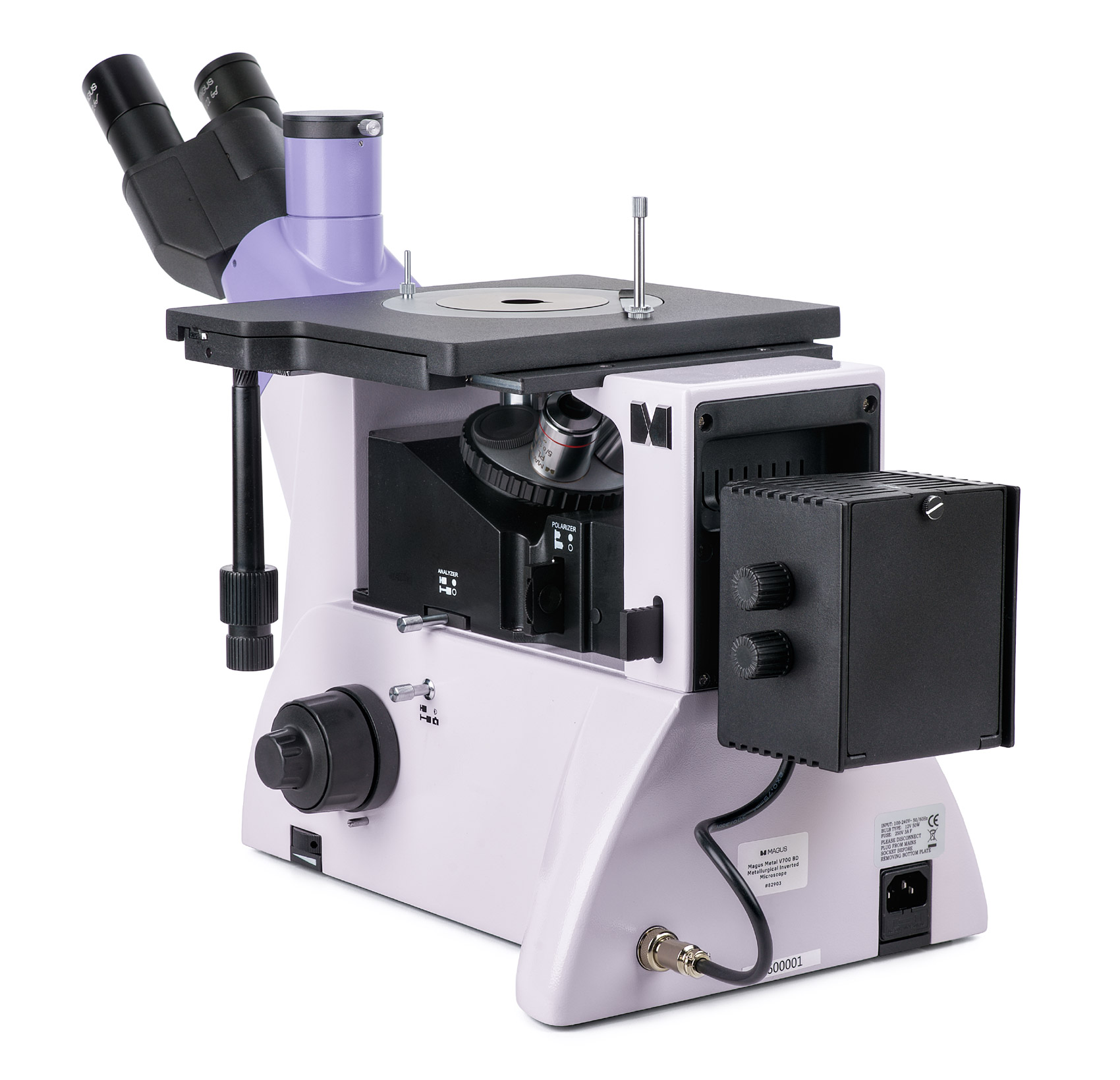

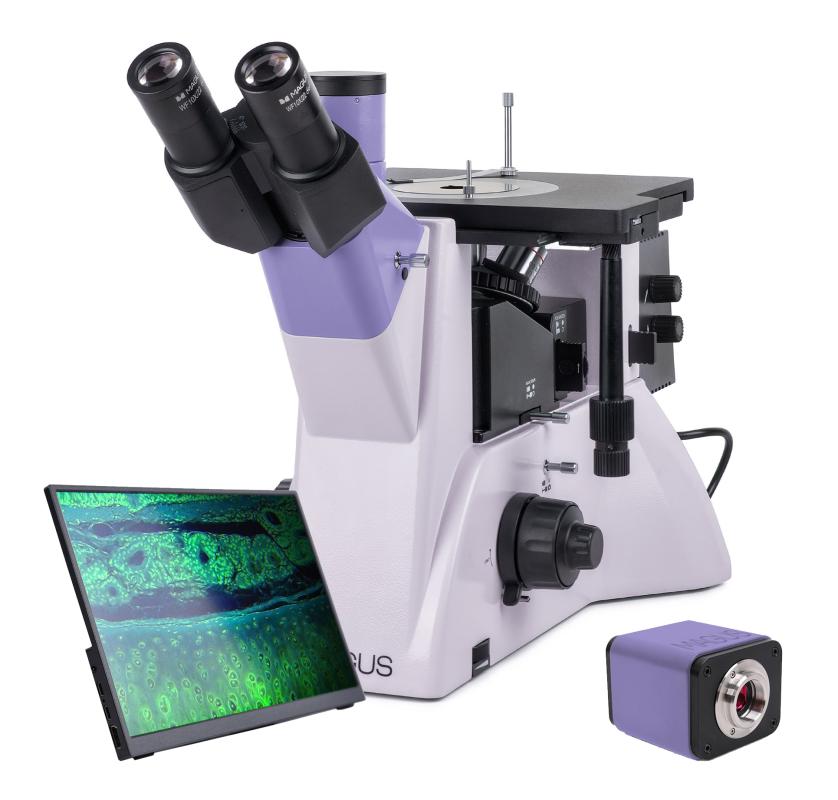

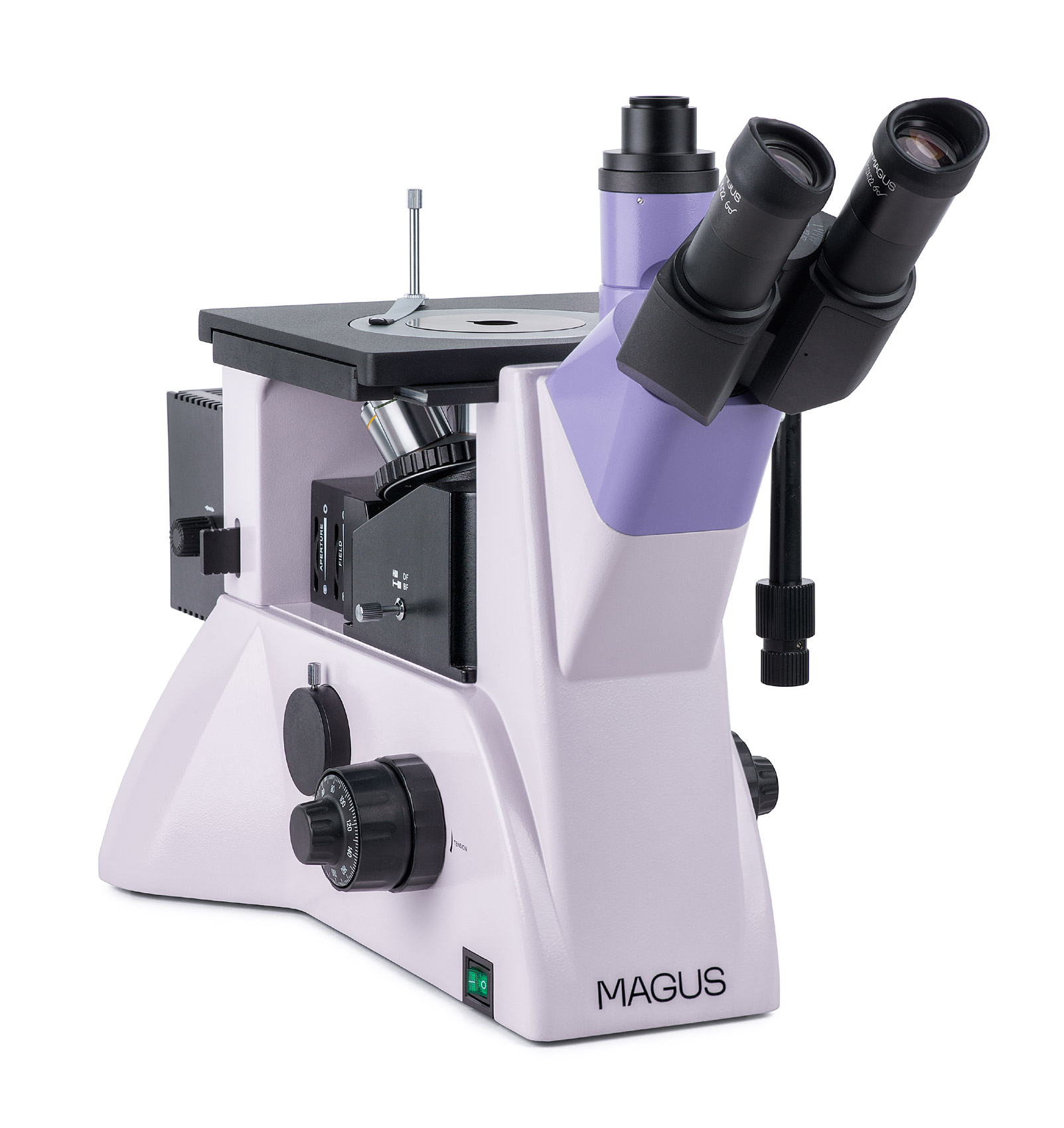

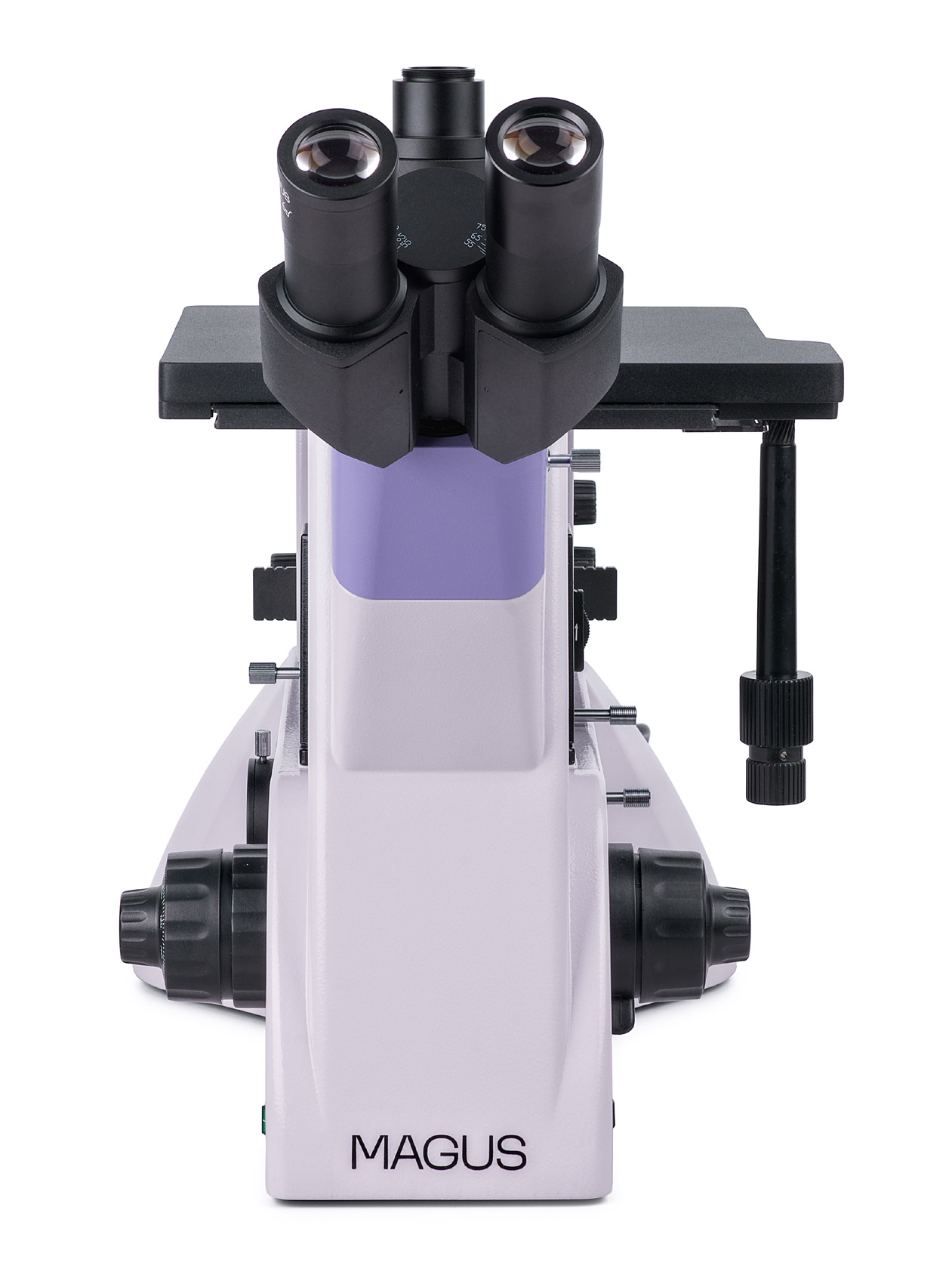

MAGUS Metal VD700 BD LCD bir inverted metalurji dijital mikroskobudur; döner burun parçası örneğin altında bulunur ve gözlemler için yansıtmalı ışık kullanır. Kullanılabilir mikroskopi teknikleri: parlak alan, karanlık alan ve polarize ışık. Mikroskop metalleri, alaşımları, yarı iletkenleri ve 2 kg’a kadar büyük boyutlardaki diğer opak örnekleri incelemek için kullanılır. Endüstriyel tesisler, fabrikalar ve kalite kontrol laboratuvarlarının yanı sıra üniversiteler ve araştırma merkezlerinde de yaygın olarak kullanılmaktadır.
Dijital kamera
MAGUS CHD40, üç video arayüzüne ve monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçişe sahip bir dijital HDMI kameradır.
Kamera 8 MP sensörle donatılmıştır ve HDMI veya USB 3.0 aracılığıyla bağlandığında 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi aracılığıyla bağlandığında görüntü kalitesi Full HD’dir (1920x1080 piksel).
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzünü kullanır. Bu modda kamera bilgisayara bağlanmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Wi-Fi veya USB 3.0 aracılığıyla kamerayı bilgisayara bağlayabilirsiniz. Video 30 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD40 Monitör, MAGUS mikroskobun görselleştirme sistemini kullanacak şekilde tasarlanmıştır. Gerçek zamanlı görüntüleri görüntülemek için mikroskoba takılan bir kameraya bağlanır. MAGUS 4K HDMI kameraları destekler. Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi geniş izleme açılarına sahip parlak görüntüler sağlar. Ekrana belirli bir açıdan baktığınızda renk üretimi bozulmaz. Ekran, bir masanın veya rafın üzerindeki katlanabilir standa koyulabilir veya doğrudan kameraya veya mikroskop standına monte edilebilir.
Optik parçalar
Mikroskop başlığını standart bir şekilde monte edebilir veya tasarımın sağladığı şekilde 180° döndürebilirsiniz. Dijital kamera ve monitör takma seçeneği vardır: Mikroskop başlığında bir trinoküler tüp, gövde üzerinde bir yan kamera bağlantı noktası bulunur. Her ikisi için de ışın demeti ayırma mevcuttur: mikroskop başlığı için 50:50 ve 100:0 ve gövde için 100:0 ve 0:100.
İncelenen örneğin altında 5 objektif için döner burun parçası bulunmaktadır. Birlikte verilen objektifleri takmak için 4 yuva ve ek bir objektif takmak için bir yuva daha vardır. Bu mikroskobun tüm objektifleri BD olarak etiketlenmiştir; yani, parlak alan ve karanlık alan mikroskopisi için özel olarak tasarlanmıştır ve uzun bir çalışma mesafesine sahiptir.
Aydınlatma
Işık kaynağı: 50 W halojen ampül. Sıcak renkli aydınlatma göz yorgunluğunu azaltır ve mikroskopla uzun saatler çalışmak için idealdir. Güçlü aydınlatma sayesinde her türlü mikroskopi tekniğini ve her türlü objektifi kullanarak ayrıntılı, keskin bir görüntü elde edersiniz. Işık kaynağı üç eksen boyunca ortalanabilir ve Köhler aydınlatması açıklık ve alan diyaframları ile ayarlanabilir. Yansıtmalı ışık aydınlatma sistemi aynı zamanda bir polarizasyon cihazı ve bir karanlık alan cihazı içerir.
Nesne tablası ve odaklama mekanizması
Ortasında yuvarlak, döner nesne tablası plakası bulunan nesne tablası. Kullanım amacına bağlı olarak, farklı plakalar kullanılabilir: Deliğin çapı bakımından farklılık gösterirler – 10 mm, 20 mm veya 30 mm. Örnek nesne tablasına yerleştirildikten sonra bir tutucu ile sabitlenir. Örnek, nesne tablasıyla birlikte iki yönde hareket eder: X ekseni veya Y ekseni. Odak ayarı için kaba (kilit düğmesi ve gerginlik ayarı vardır) odaklama ve ince odaklama kullanılır. Koaksiyel kaba ve ince odaklama düğmeleri her iki tarafta, mikroskobu kullanırken ellerinizi havada tutmak yerine masanın üzerine koyabileceğiniz şekilde yerleştirilmiştir.
Aksesuarlar
MAGUS Metal V700 BD mikroskopa ilave aksesuarlar eklediğinizde özellikleri artar. Aksesuarlar arasında göz mercekleri, uzun çalışma mesafeli karanlık alan ve parlak alan objektifleri, dijital kameralar ve kalibrasyon lamları yer alır.
Mikroskopun önemli özellikleri:
Kameranın önemli özellikleri:

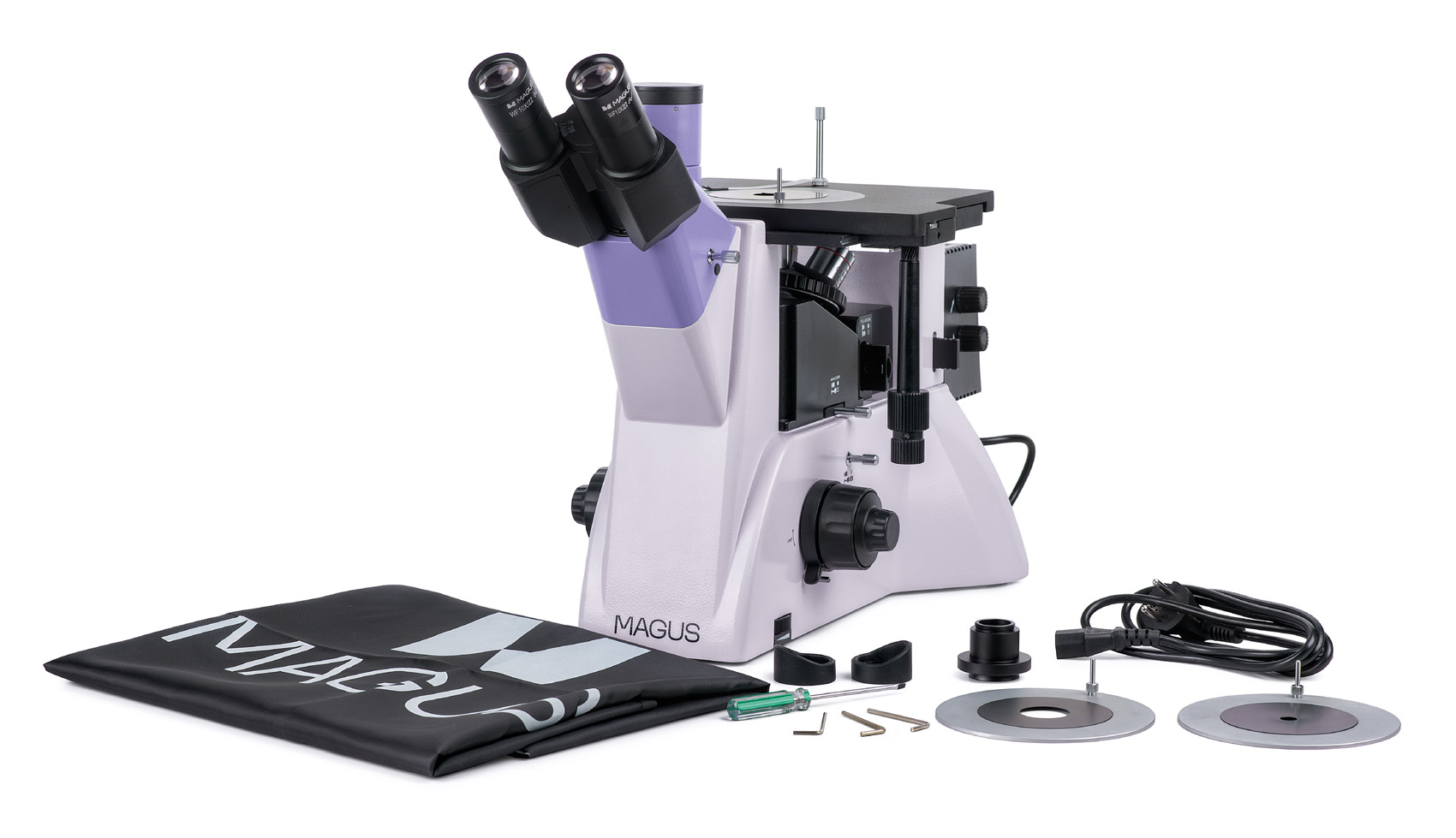

Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018492 |
| Paket boyutu (UxGxY) | 49x34x68 cm |
| Nakliye Ağırlığı | 19.25 kg |
| Sınırlayıcı | MAGUS Metal V700 BD Metalurji İnverted Mikroskop |
| Tip | ışık/optik, metalurji |
| Kafa | üç gözlü, dijital ekran/PC monitörü |
| Nozul | Siedentopf, döner 180° |
| Kafa eğim açısı | 45° |
| Büyütme, x | 50 — 500 |
| Büyütme aralığı | 200x–800x |
| Büyütme, x (isteğe bağlı) | 50–1000/1250/1500/2000/2500 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; ortak odak yüksekliği 45 mm (*isteğe bağlı: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (kuru)) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 242x200 |
| Lamel yuvası hareket aralığı, mm | 30/30 |
| Lamel yuvası özellikleri | iki eksenli mekanik, Ø10 mm, Ø20 mm ve Ø30 mm delikli yuvarlak döner nesne plakası Ø130 mm |
| Diyafram | yerleşik açıklık ve alan |
| Odak | koaksiyel, kaba (kaba odaklama gerilim ayarı ve kilit düğmesi ile) ve ince (0,002 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık kaynağı türü | 12 V/50 W |
| Işık filtreleri | yeşil, mavi, sarı, mat |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Ek | çıkarılabilir analizör ve polarizör, karanlık alan cihazı |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Uygulama | metalurji |
| Aydınlatma konumu | daha düşük |
| Araştırma yöntemi | parlak alan, karanlık alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,2"" (11,14x6,26 mm) |
| Piksel boyutu, μm | 2.9x2.9 |
| Arabirim bağlayıcıları | Wi-Fi, HDMI 1,4, USB 3.0 |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, flash bellek (USB), Wi-Fi adaptörü (USB) |
| Işık duyarlılığı | 1028 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
| Pozlama süresi | 0,14 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 3840x2160 (4K) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
