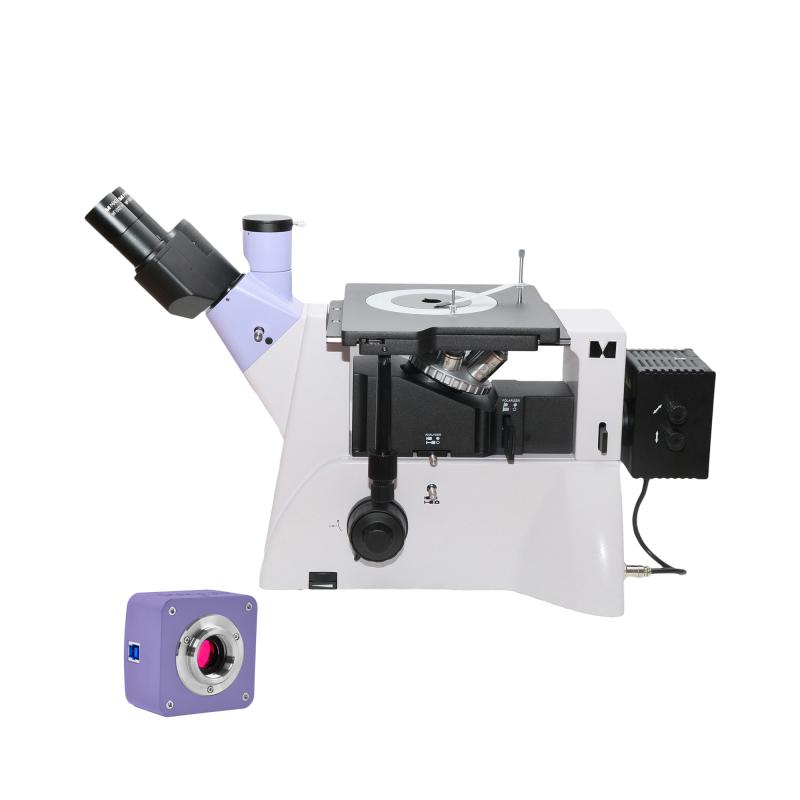

MAGUS Metal V700 Metalurji İnverted Mikroskop yansıtmalı ışıkta metallerin, alaşımların ve yarı iletkenlerin mikro yapısını incelemek için uygundur. Nesne tablası 2 kg’a kadar örnekleri tutabilir (örneğin yalnızca alt yüzeyi düz olmalıdır). Örneğin diğer kısımları işlem gerektirmez ve herhangi bir şekilde olabilir. Mikroskop, parlak alan ve polarize ışık gözlemleri için tasarlanmıştır, bir yan kamera bağlantı noktasına ve bir trinoküler tüpe sahiptir ve çok çeşitli laboratuvar ve üretim uygulamaları için uygundur.
Dijital kamera
MAGUS CBF30 Dijital Kamera, mikroskop aracılığıyla fotoğraf ve video çekmenizi, elde edilen dosyaları düzenlemenizi, sunumlar düzenlemenizi ve nesnelerin doğrusal ve açısal ölçümlerini yapmanızı (doğru kalibrasyondan sonra) sağlar.
Cihaz, aydınlık alan yöntemini ve 4x, 10x, 20x ve 40x objektifleri kullanan mikroskoplarda çalışmak üzere tasarlanmıştır.
6,3 MP sensör, maksimum 3072x2048 piksel çözünürlükte parlak ve ayrıntılı fotoğraflar ve videolar çekmenizi sağlar. Gerekirse, çözünürlük 1536x1024 piksele düşürülebilir. Ancak bu, 59 fps’de kalacak olan kare hızını etkilemeyecek, böylece sarsıntı veya gecikme olmadan düzgün kare geçişleri sağlanacaktır.
SONY Exmor arkadan aydınlatmalı renkli CMOS sensör, kamerayı düşük ışık koşullarında bile kullanmanızı sağlar. Görüntü okunabilir ve parlak kalacaktır. Büyütme oranı 0,5x ile 0,75x arasında olan bir adaptörün kullanılması, bozulma olmadan mümkün olan en net görüntüyü sağlayacaktır.
Optik parçalar
Mikroskop, özel tasarımlı bir trinoküler başlık ile donatılmıştır; göz merceklerinin konumu ayarlanabilir; 180° dönüş mümkündür. Dijital kamera, mikroskop gövdesindeki yan kamera bağlantı noktasına ve monitör, mikroskop başlığındaki trinoküler tüpe monte edilir. Gövdede ışın demeti ayırma – 100:0/0:100, trinoküler başlıkta 50:50 ve 100:0.
Döner burun parçası incelenen örneğin altında bulunur ve 5 objektif yuvasına sahiptir (hepsi temel konfigürasyona dahildir). Tüm objektifler uzun çalışma mesafesine sahip sonsuz plan akromatik objektiflerdir. Temin edilen objektiflerden herhangi birinin yerine ek bir objektif monte edilebilir. Temel yapılandırmada, mikroskop büyütme oranı 50x ile 1000x aralığındadır.
Aydınlatma
Yansıtmalı ışık aydınlatıcıda, parlaklığı ayarlanabilir 30 W halojen ampul bulunur. Lamba yuvası, bir AC güç kaynağı ile çalışır. Parlak alan veya polarizasyon mikroskopi teknikleri kullanılarak birlikte verilen tüm objektiflerle gözlem yapmak için yeterince parlaktır. Köhler aydınlatmasını kurma seçeneği vardır ve ışık kaynağı üç eksende ortalanabilir. Mikroskobik fotoğrafçılıkta renk sunumunu değiştirmek için renk filtreleri kullanılabilir. Her ikisi de çıkarılabilen polarizasyon cihazları (bir analizör ve bir polarizör) vardır.
Nesne tablası ve odaklama mekanizması
10 mm, 20 mm veya 30 mm delikli yuvarlak nesne tablası plakası nesne tablasına takılır ve örnek, bir örnek tutucuyla sabitlenir. Nesne tablası oldukça geniştir (242x200 mm) ve eklenen örnekle birlikte iki eksen boyunca hareket eder. Kaba ve ince odaklama düğmelerini kullanarak görüntünün keskinliğini ayarlayabilirsiniz. Kaba düğme gerginliğinin sertliğini ayarlayabilirsiniz ve bir kilit düğmesi vardır.
Aksesuarlar
Ek aksesuarlar MAGUS Metal V700 mikroskoptan en iyi şekilde yararlanmanızı sağlar. Göz mercekleri, uzun çalışma mesafeli plan akromatik objektifler, kalibrasyon lamları ve dijital kameralar mevcuttur.
Mikroskopun önemli özellikleri:
Kameranın önemli özellikleri:
Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018454 |
| Paket boyutu (UxGxY) | 49x34x68 cm |
| Nakliye Ağırlığı | 17.1 kg |
| Sınırlayıcı | MAGUS Metal V700 Metalurji İnverted Mikroskop |
| === Sınırlayıcı === | Mikroskop teknik özellikleri |
| Tip | ışık/optik, dijital, metalurji |
| Kafa | üç gözlü |
| Nozul | Siedentopf, döner 180° |
| Kafa eğim açısı | 45° |
| Büyütme, x | 50 — 1000 |
| Büyütme aralığı | 800x–1280x |
| Büyütme, x (isteğe bağlı) | 50–1250/1500/2000/2500 |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm (*isteğe bağlı: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (kuru); parfokal mesafe 45 mm (*isteğe bağlı: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80) |
| Döner burun parçası | 5 hedef için |
| Çalışma mesafesi, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 242x200 |
| Lamel yuvası hareket aralığı, mm | 30/30 |
| Lamel yuvası özellikleri | iki eksenli mekanik, Ø10 mm, Ø20 mm ve Ø30 mm delikli yuvarlak döner nesne plakası Ø130 mm |
| Diyafram | yerleşik açıklık ve alan |
| Odak | koaksiyel, kaba (kaba odaklama gerilim ayarı ve kilit düğmesi ile) ve ince (0,002 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık kaynağı türü | 12 V/30 W |
| Işık filtreleri | yeşil, mavi, sarı, mat |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Ek | çıkarılabilir analizör ve polarizör |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Uygulama | metalurji |
| Aydınlatma konumu | daha düşük |
| Araştırma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | SONY Exmor CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 6.3 |
| Maksimum çözünürlük, piksel | 3072x2048 |
| Sensör boyutu | 1/1,8" (7,37x4,92 mm) |
| Piksel boyutu, μm | 2.4x2.4 |
| Işık duyarlılığı | 1/30 saniyede 425 mV |
| Sinyal/gürültü oranı | 1/30 saniyede 0,15 mV |
| Pozlama süresi | 0,02 ms – 15 s |
| Video kaydı | yes |
| Video kaydı | evet |
| Kare hızı, fps ve çözünürlük | 59@3072x2048, 59@1536x1024 |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
| Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Beyaz dengesi | manuel, otomatik |
| Pozlama kontrolü | manuel, otomatik |
| Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
| Yazılım | MAGUS View |
| Çıkış | USB 3.0, 5 Gb/s |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | solid alüminyum |
| Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
