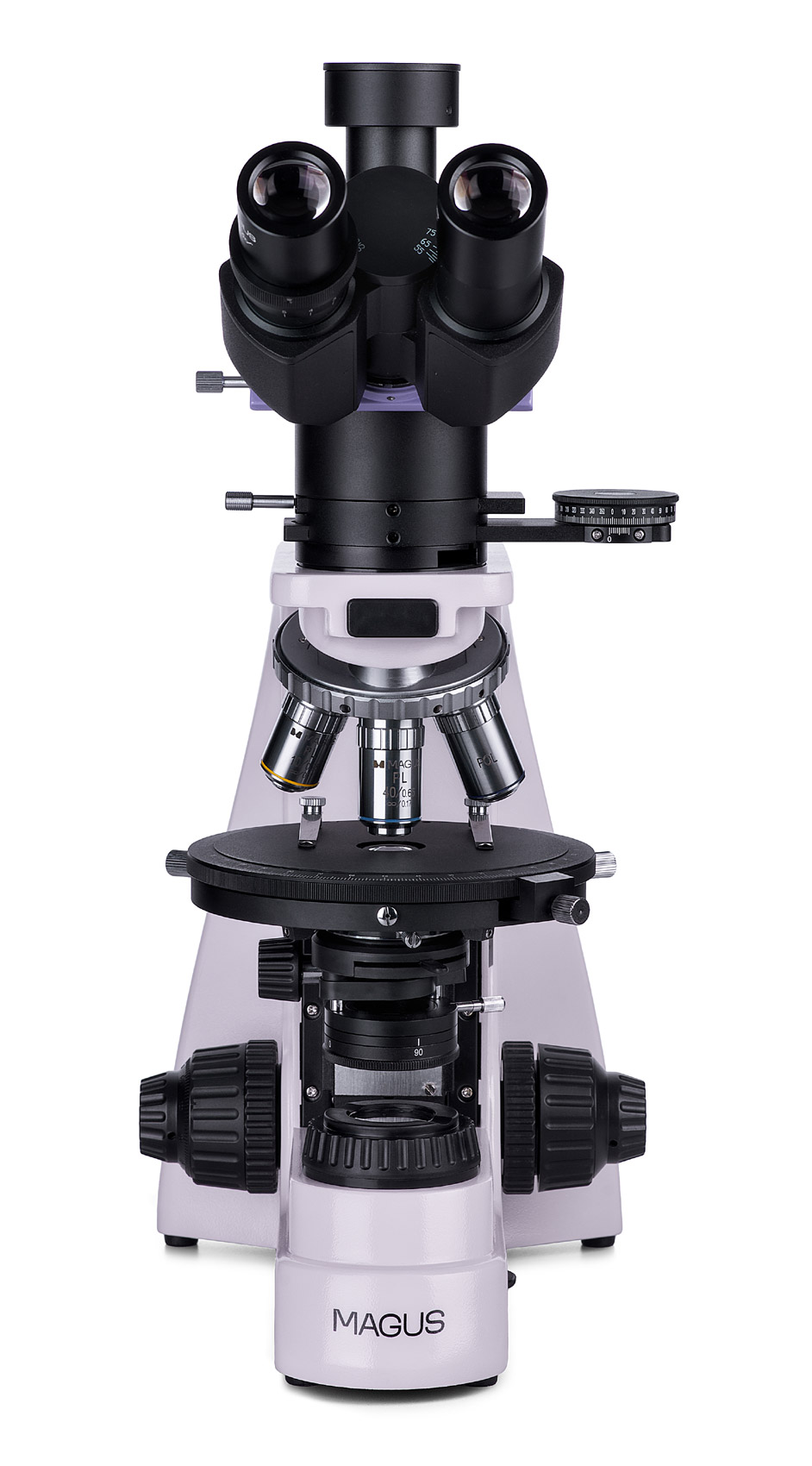

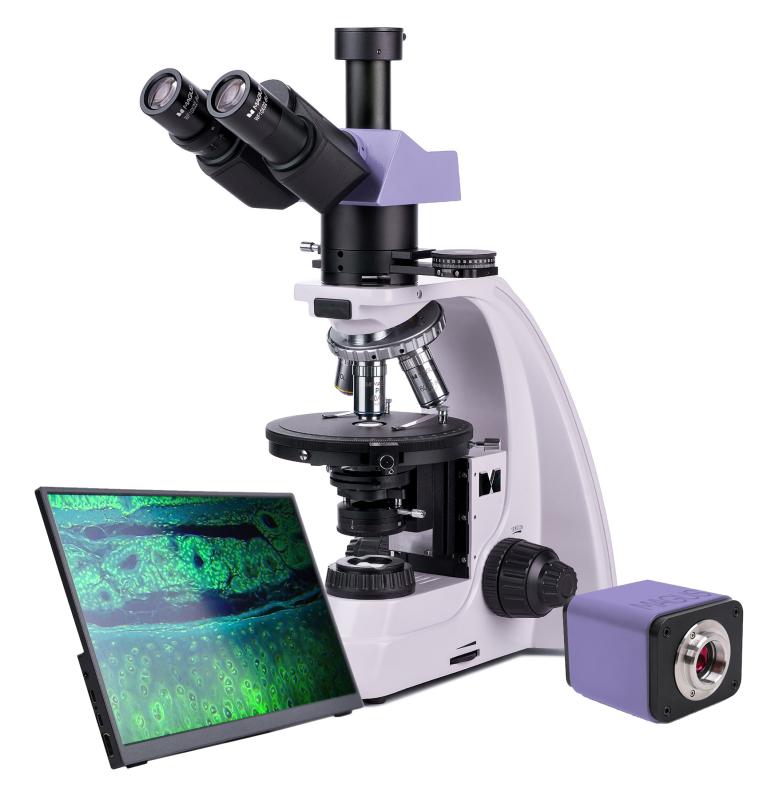

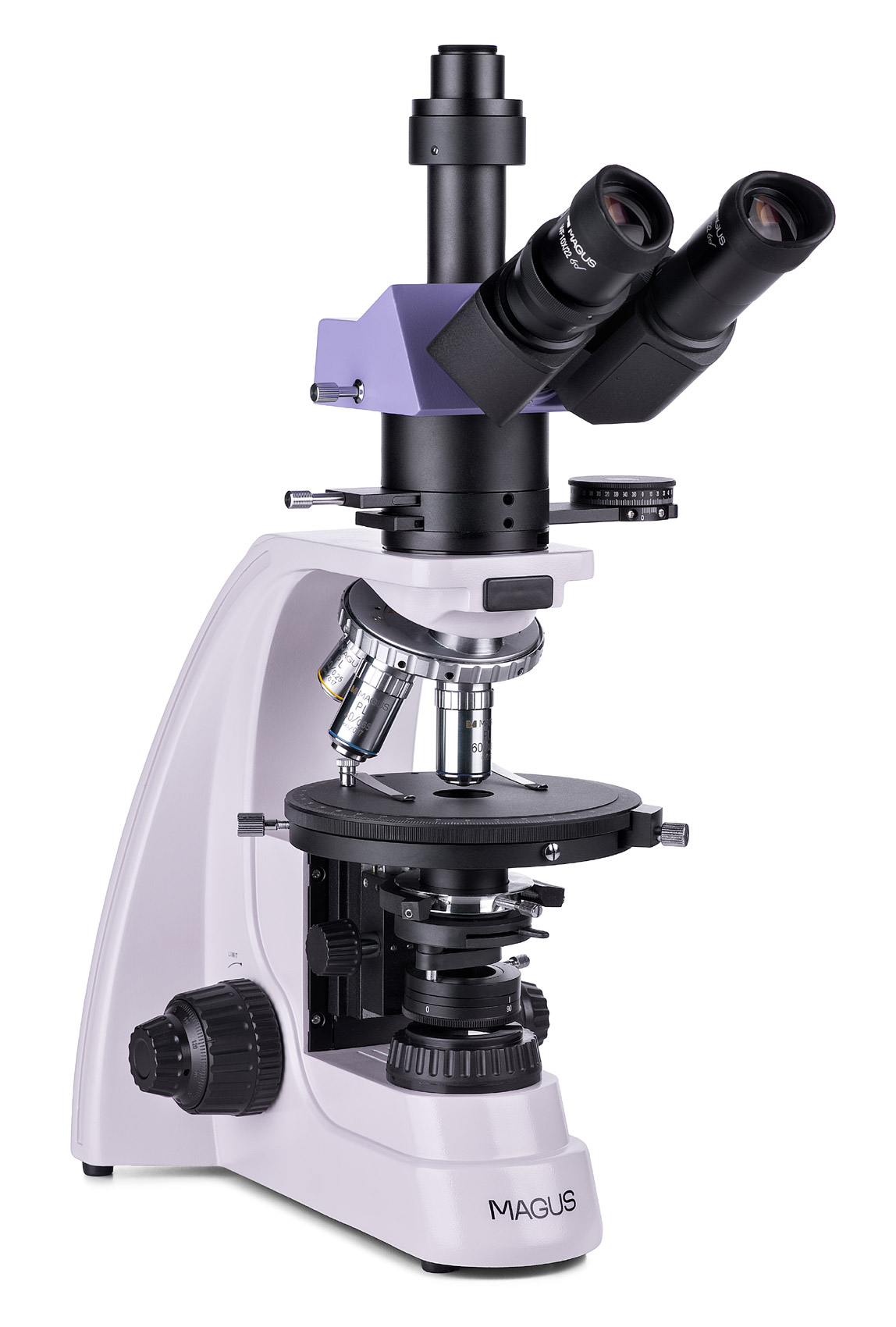

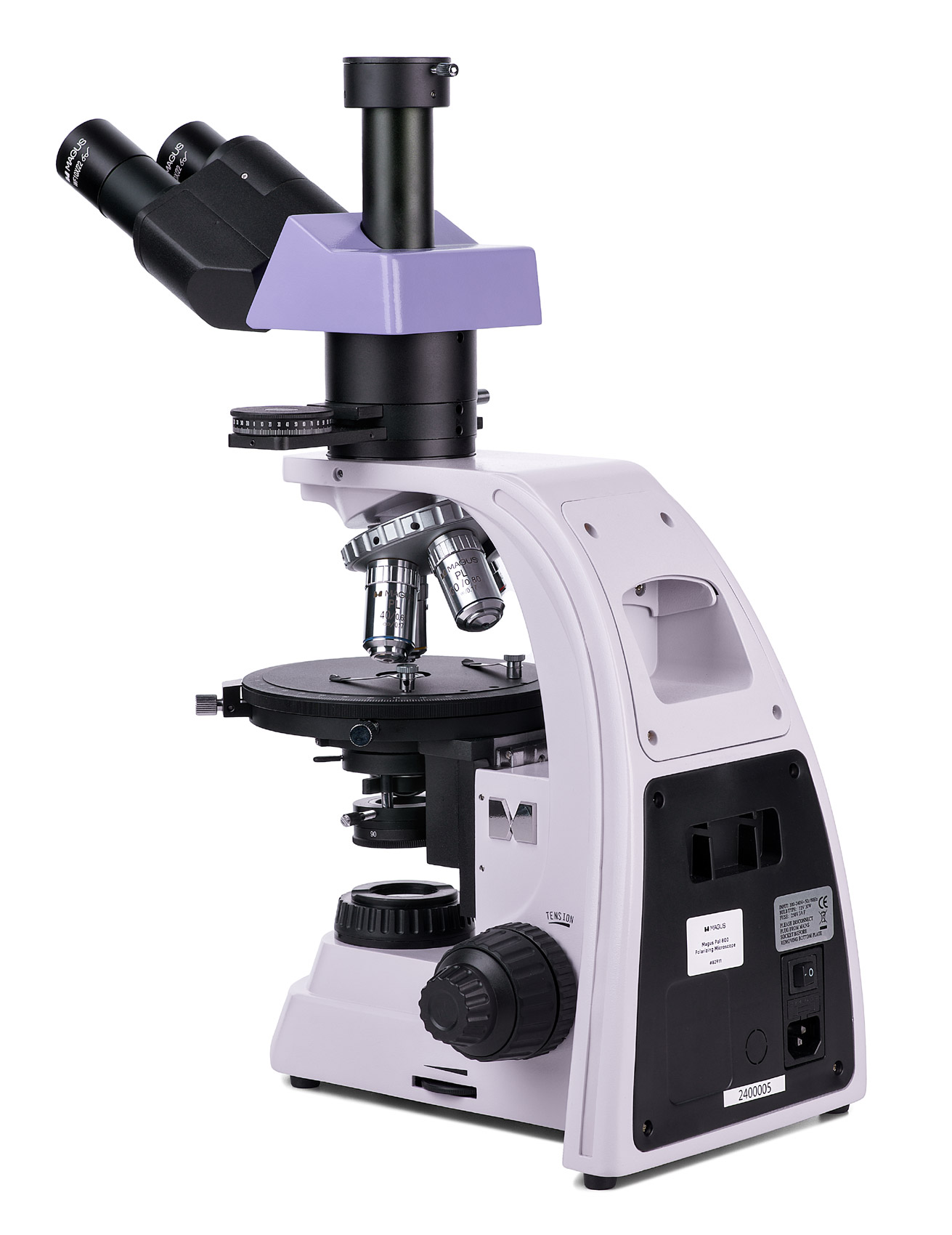

MAGUS Pol 800 Polarize Mikroskop, polarize ve normal geçirimli ışıkta anizotropik nesnelerin incelenmesi için kullanılır. Çalışma nesneleri biyolojik, jeolojik veya polimer olabilir. Mikroskobun optik parçaları gerinimsizdir, yani parazitik kırılmalar yaratmazlar. Net, yüksek kontrastlı ve orijinal bir görüntü oluştururlar. Mikroskobun işlevselliği tıp, adli tıp, mineraloji, petrografi, kristalografi gibi bilimin çeşitli alanlarında kullanışlıdır.
Dijital kamera
MAGUS CHD40, üç video arayüzüne ve monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçişe sahip bir dijital HDMI kameradır.
Kamera 8 MP sensörle donatılmıştır ve HDMI veya USB 3.0 aracılığıyla bağlandığında 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi aracılığıyla bağlandığında görüntü kalitesi Full HD’dir (1920x1080 piksel).
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzünü kullanır. Bu modda kamera bilgisayara bağlanmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Wi-Fi veya USB 3.0 aracılığıyla kamerayı bilgisayara bağlayabilirsiniz. Video 30 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD40 Monitör, MAGUS mikroskobun görselleştirme sistemini kullanacak şekilde tasarlanmıştır. Gerçek zamanlı görüntüleri görüntülemek için mikroskoba takılan bir kameraya bağlanır. MAGUS 4K HDMI kameraları destekler. Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi geniş izleme açılarına sahip parlak görüntüler sağlar. Ekrana belirli bir açıdan baktığınızda renk üretimi bozulmaz. Ekran, bir masanın veya rafın üzerindeki katlanabilir standa koyulabilir veya doğrudan kameraya veya mikroskop standına monte edilebilir.
Optik parçalar
Trinoküler başlık, dijital kamera montajı için bir trinoküler tüp ile donatılmıştır. Gövde üzerindeki tuş kullanılarak ışık tamamen ya göz merceği tüplerine ya da dijital kameraya yönlendirilir. Göz merceği tüplerinin 30’lik açısı uzun süreli gözlemler için konforludur ve boyun kaslarında zorlanma yaratmaz. Sol tüpte, mikroskobun optik parçalarını kullanıcının görüşüne göre döndürüp uyarlayan bir diyopter ayar halkası bulunur.
Döner burun parçası, dördü halihazırda pakete dahil olmak üzere beş objektifin aynı anda takılması için tasarlanmıştır. MAGUS aksesuar serisinden ek bir objektif ayrıca satın alınabilir. Tüm objektifler 0,17 mm kalınlığında lamellerle çalışacak şekilde tasarlanmıştır. “Gözlemciden uzak” döner tasarımı sayesinde, optik yola yerleştirilen objektif çalışma sırasında net bir şekilde görülebilmekte, bu da araştırmacının işini daha rahat hale getirmektedir. Döner burun parçası yuvaları merkezlenmiştir.
Aydınlatma
Aydınlatma kaynağı nesne tablasının altında bulunur, yani gözlemler geçirimli ışıkta gerçekleştirilir. 30 W halojen ampül, tüm objektiflerde kullanıma uygun, parlak, göz dostu aydınlatma sağlar. Aydınlatmanın Köhler yöntemiyle ayarlanması, daha yüksek kontrast ve gelişmiş görüntü kalitesi sağlar.
Mikroskop bir polarizör ve analizör ile donatılmıştır. Polarize ışıkta çalışmak için analizör optik yola yerleştirilir ve polarizör ile analizörün birbirine göre döndürülmesiyle polarizasyon açısı değiştirilir. Mikroskopta ayrıca Bertrand merceğini tutan ve dengeleyiciler için bir yuva bulunan bir ara bağlantı parçası vardır. Dengeleyiciler düşük çift kırılımlı örneklerin kontrastını artırır ve Bertrand merceği konoskopik çalışmalar için tasarlanmıştır.
Nesne tablası ve odaklama mekanizması
Mikroskop nesne tablası döner ve polarize ışıkta çalışırken ışığın örnek tarafından kırılmasını hızlı bir şekilde değiştirmenizi sağlar. Nesne tablası mikroskobun optik eksenine göre ortalanmıştır, dönüş açısı derecelendirmesine ve açıyı 0,1° doğrulukla belirlemenizi sağlayan bir ölçeğe sahiptir.
Odaklama mekanizması kaba ve ince keskinlik ayarı sağlar. Kaba odaklama için kaba odaklama kilidi mevcuttur ve ayrıca en rahat kontrol için kaba gerilimi de ayarlayabilirsiniz.
Aksesuarlar
Mikroskop için isteğe bağlı göz mercekleri, objektifler, dijital kameralar ve kalibrasyon lamları mevcuttur. Araştırmacıların görevlerini yerine getirmek için mikroskobun yeteneklerini artırırlar.
Mikroskopun önemli özellikleri:
Kameranın önemli özellikleri:

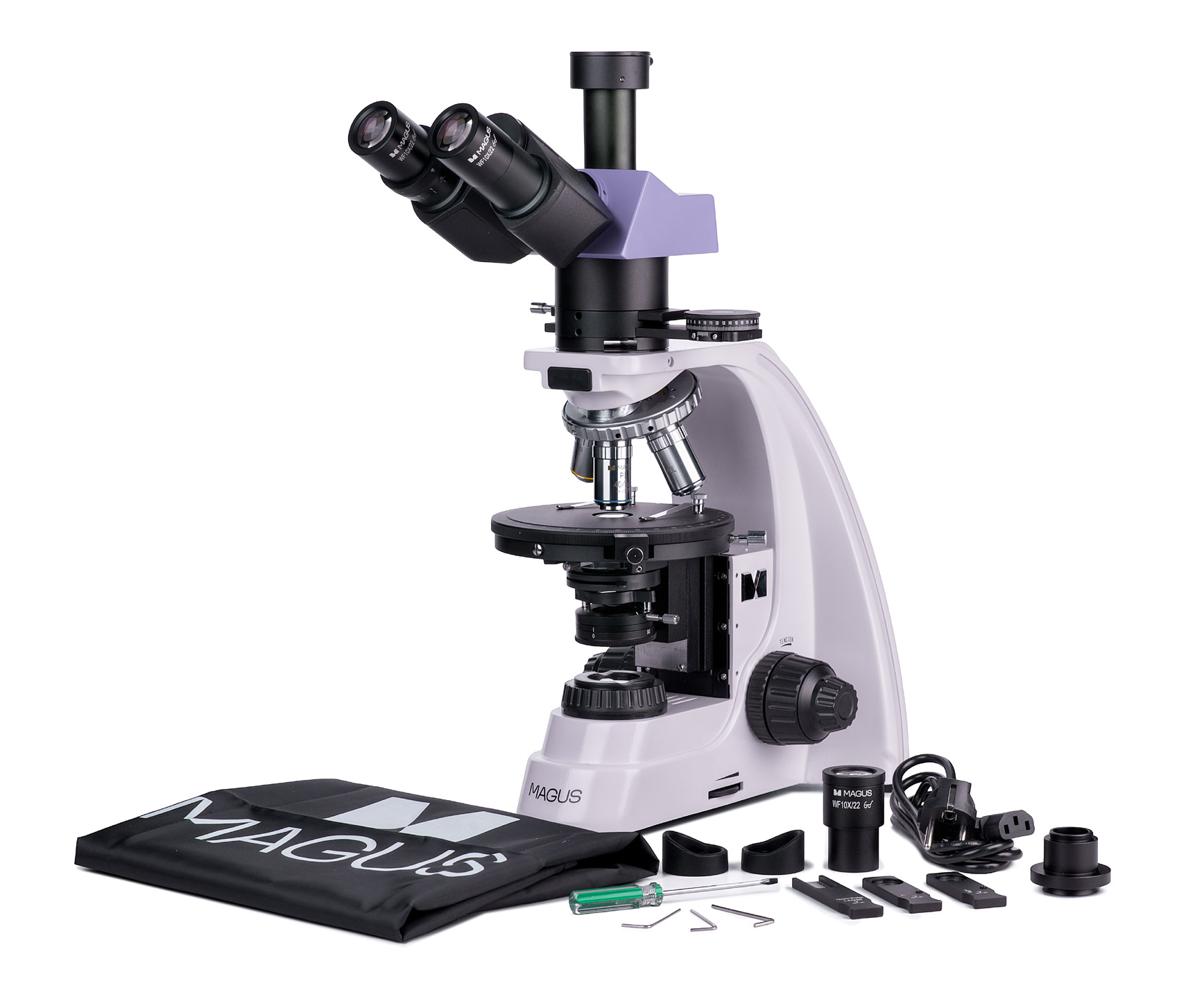

Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018522 |
| Paket boyutu (UxGxY) | 43x27x63 cm |
| Nakliye Ağırlığı | 17.25 kg |
| Sınırlayıcı | MAGUS Pol 800 Polarize Mikroskop |
| Tip | biyolojik, ışık/optik, dijital |
| Kafa | üç gözlü, dijital ekran/PC monitörü |
| Nozul | Siedentopf |
| Kafa eğim açısı | 30° |
| Büyütme, x | 40 — 600 |
| Büyütme aralığı | 200x–800x |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm; ölçekli 10х/22 mm (*isteğe bağlı: artı işaretli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik, gerinimsiz: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*isteğe bağlı: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (yağ); PL 100x/0,8 (kuru)); ortak odak yüksekliği 45 mm; 0,17 mm kalınlığında lamellerle çalışmak üzere tasarlanmıştır |
| Döner burun parçası | 5 objektif için, merkezleme |
| Çalışma mesafesi, mm | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (yağ)); 2,02 (100x (kuru)) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | Ø150 |
| Lamel yuvası özellikleri | 360° dönebilir, merkezleme, 1° dönme açısı derecelendirmesi; 0,1° hassasiyetle açıları ölçmek için verniye skalası |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Kondansatör | ayarlanabilir açıklık diyaframlı ve döner mercekli Abbe kondansatör NA 1,25 |
| Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
| Odak | koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık kaynağı türü | halojen lamba: 12V/30W |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Polarizör | ölçek üzerinde 0°, 90°, 180°, 270° işaretleri; 360° döndürülebilir |
| Ara tüp | 0–360° dönüşlü yerleşik analizör; 0,1° hassasiyetle açıları ölçmek için verniye skalası; Bertrand mercek; dengeleyicilerin takılması için yuva |
| Dengeleyici | λ dengeleyici; λ/4 dengeleyici; kuvarz kama |
| Uygulama | laboratuvar/tıbbi |
| Aydınlatma konumu | daha düşük |
| Araştırma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,2"" (11,14x6,26 mm) |
| Piksel boyutu, μm | 2.9x2.9 |
| Arabirim bağlayıcıları | Wi-Fi, HDMI 1,4, USB 3.0 |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, flash bellek (USB), Wi-Fi adaptörü (USB) |
| Işık duyarlılığı | 1028 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
| Pozlama süresi | 0,14 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
| AC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 3840x2160 (4K) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
