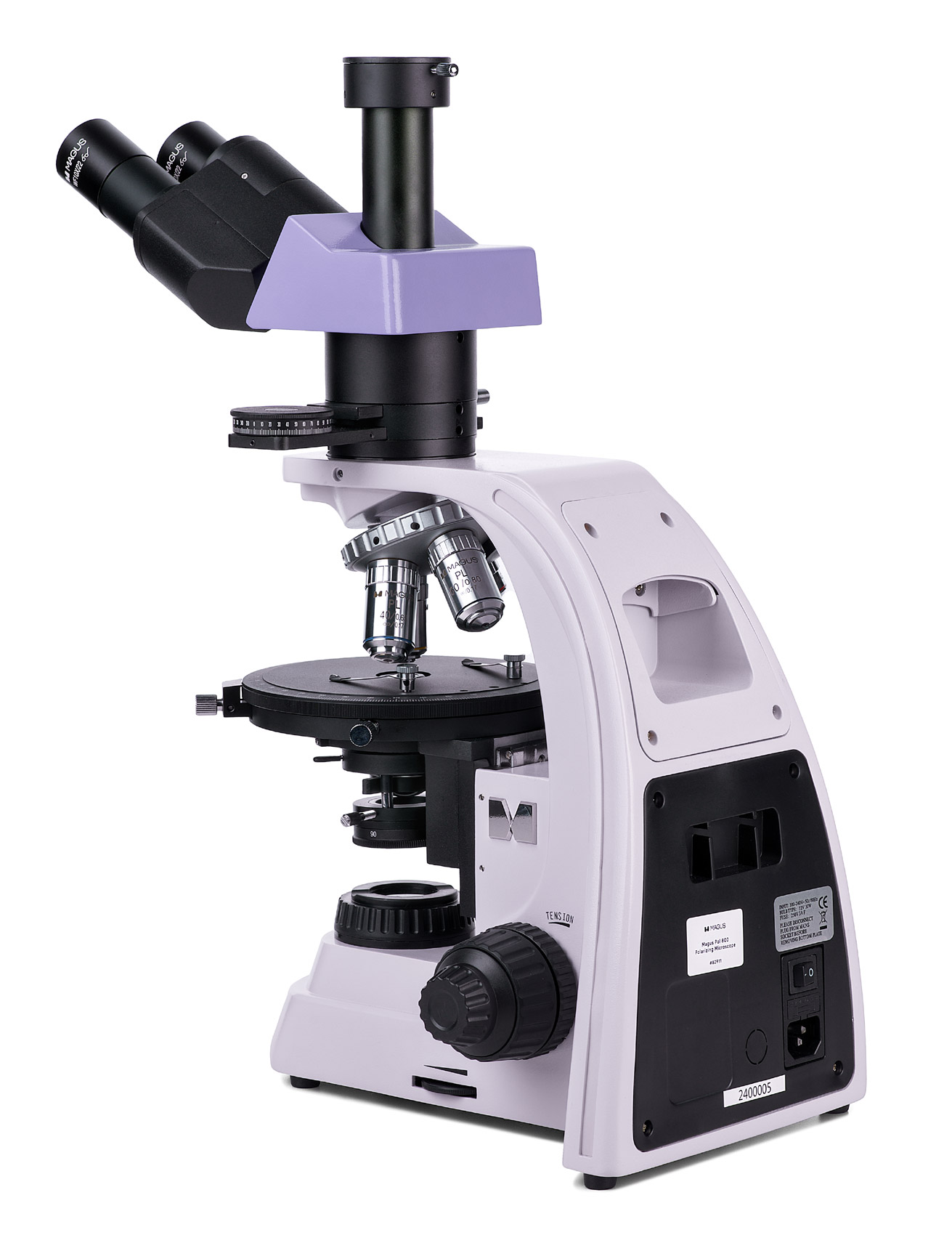

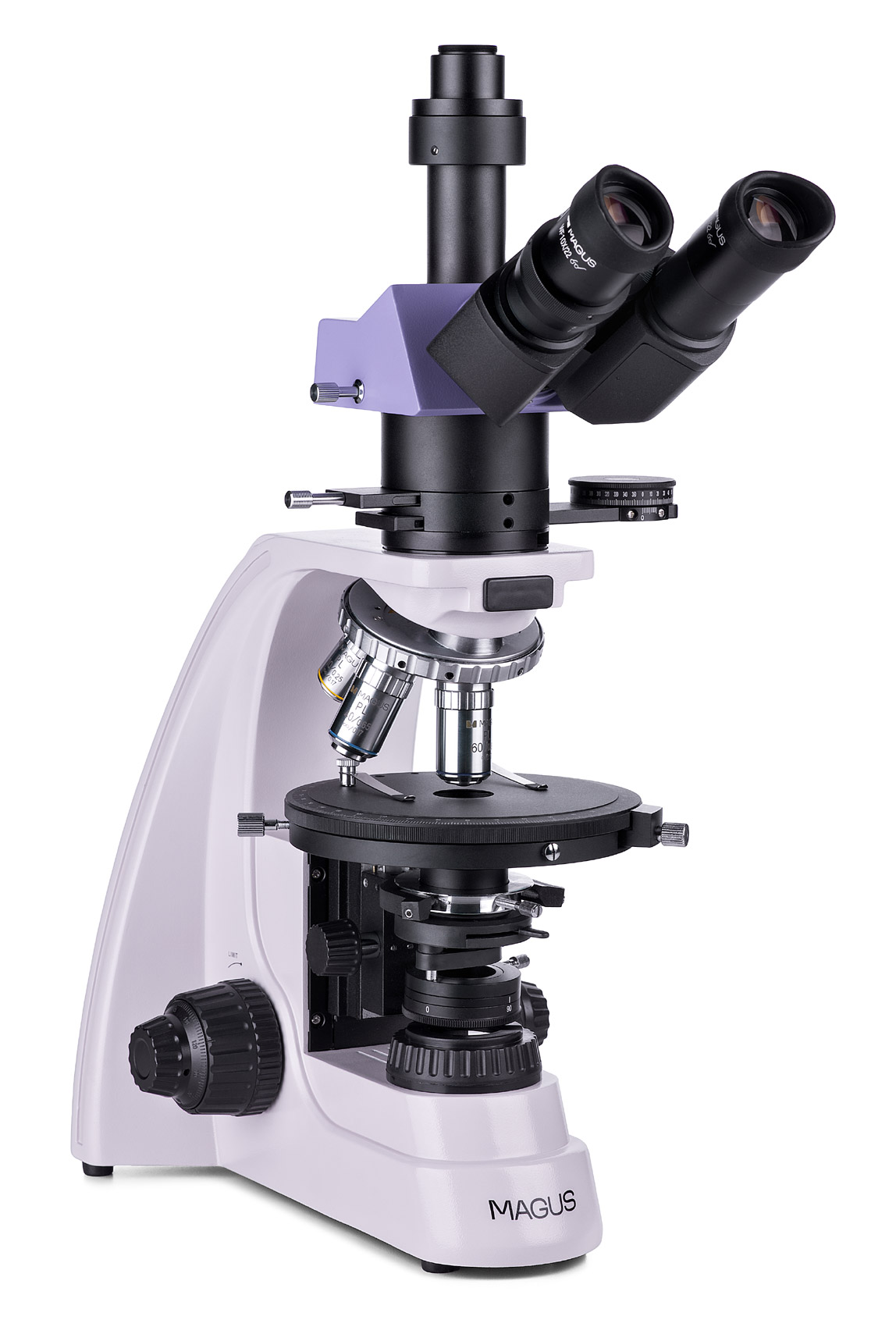

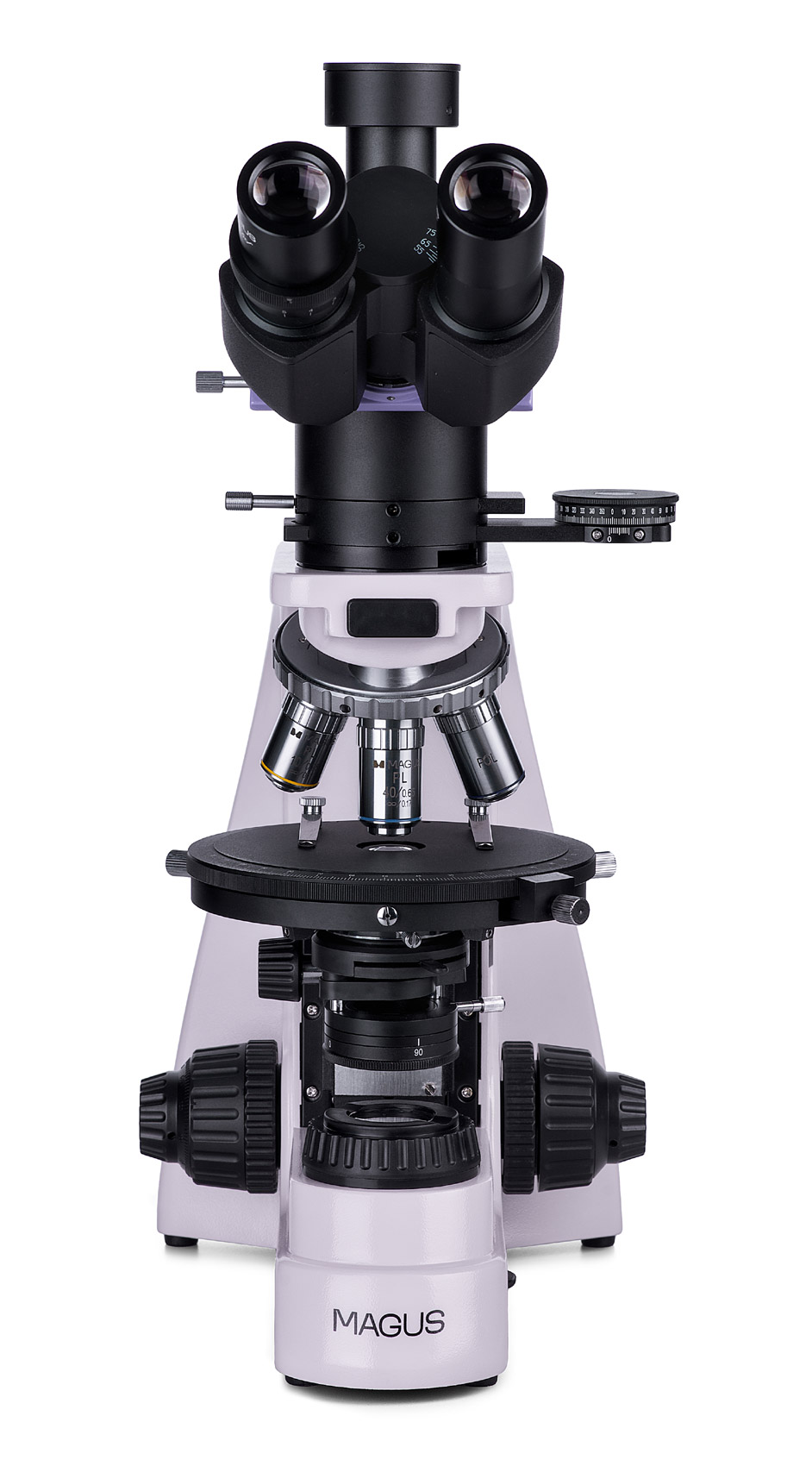

MAGUS Pol 800 Polarize Mikroskop, polarize ve normal geçirimli ışıkta anizotropik nesnelerin incelenmesi için kullanılır. Çalışma nesneleri biyolojik, jeolojik veya polimer olabilir. Mikroskobun optik parçaları gerinimsizdir, yani parazitik kırılmalar yaratmazlar. Net, yüksek kontrastlı ve orijinal bir görüntü oluştururlar. Mikroskobun işlevselliği tıp, adli tıp, mineraloji, petrografi, kristalografi gibi bilimin çeşitli alanlarında kullanışlıdır.
Dijital kamera

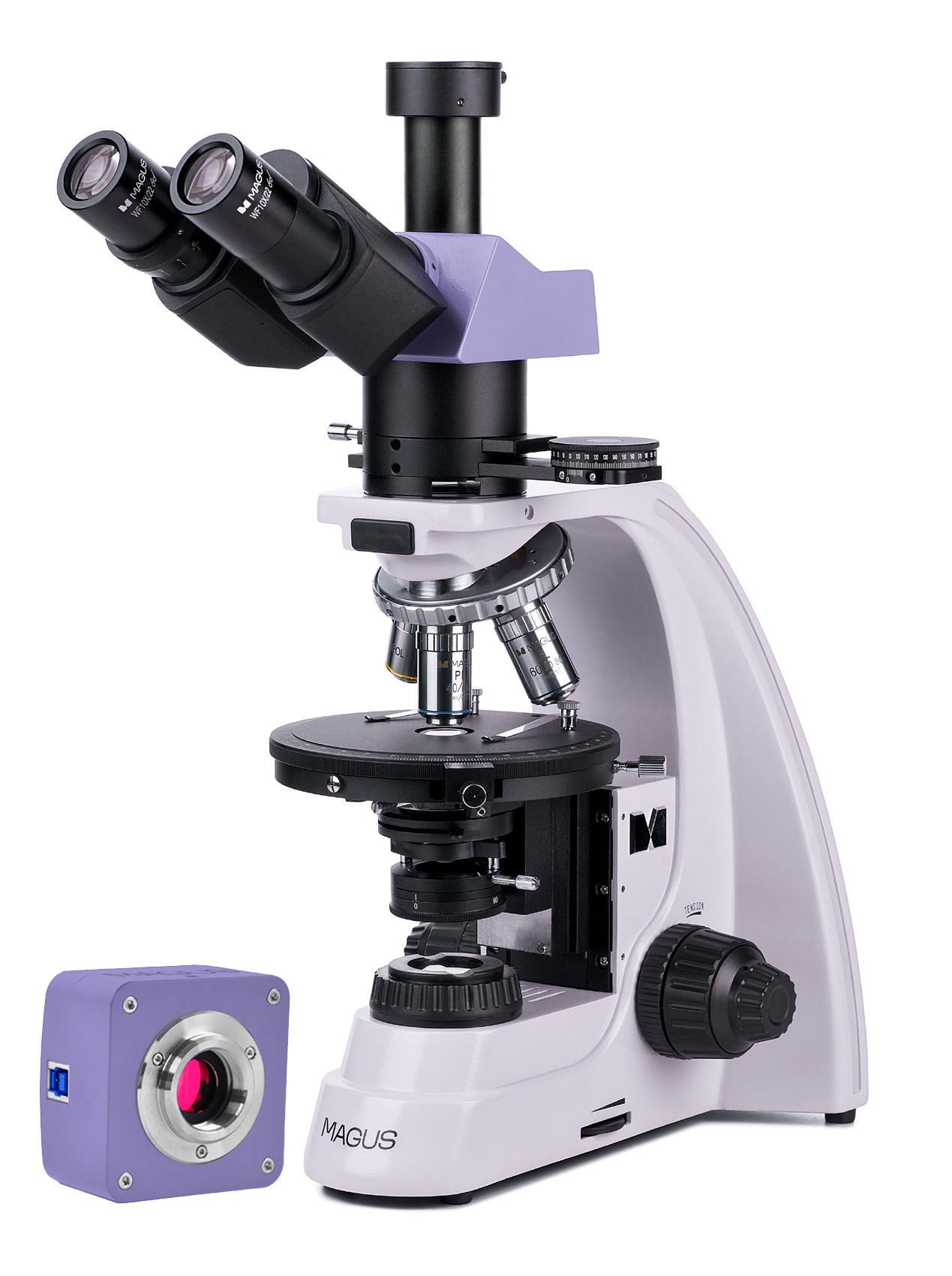

Profesyonel bilimsel kamera MAGUS CBF70, mikroskopla ve ayrıca 4x, 10x, 20x ve 40x objektiflerle kullanılmak üzere tasarlanmıştır. Cihaz, fotoğraf çekmenize, video çekmenize, gösterimler düzenlemenize, görüntüleri harici bir ekranda görüntülemenize ve incelenen nesnelerin açısal ve doğrusal ölçümlerini yapmanıza olanak sağlar (bu işlevin doğru çalışması için yazılımı kalibre etmeniz gerekir). Kamera aydınlık alan yöntemiyle çalışmak için önerilir.
MAGUS CBF70 kameranın beş görüntü çözünürlüğü ve kare hızı modu vardır ve böylece aralarında ihtiyaçlarınıza en uygun olanı kolaylıkla bulabilirsiniz: 5280x3954 piksel (17 fps), 3952x3952 piksel (17 fps), 2640x1976 piksel (56 fps), 1760x1316 piksel (67 fps) ve 584x438 piksel (192 fps).
Yüksek çözünürlüklü modlar fotoğrafçılık için idealdir; net, canlı ve son derece ayrıntılı görüntüler oluşturmanızı sağlar. Arttırılmış kare hızına sahip modlar, atlama ve gecikme olmadan akıcı ve bilgilendirici videolar kaydederken, nesnenin en ufak hareketlerini veya gözlemlenen hızlı akan süreçlerin özelliklerini kaydederken yardımcı olacaktır.
Bozulma olmadan en iyi görüntü kalitesini elde etmek için 1x büyütme oranına sahip adaptör kullanılması tavsiye edilir.
Kamera tasarımında, SONY Exmor 4/3"" renkli arkadan aydınlatmalı CMOS sensör kullanılmıştır. Düşük ortam ışığında bile görüntünün parlak olmasını sağlar. Sensörün daha büyük fiziksel boyutu, görüntülenen renklerin daha derin ve resmin daha net görünmesine yardımcı olur.
Optik parçalar
Trinoküler başlık, dijital kamera montajı için bir trinoküler tüp ile donatılmıştır. Gövde üzerindeki tuş kullanılarak ışık tamamen ya göz merceği tüplerine ya da dijital kameraya yönlendirilir. Göz merceği tüplerinin 30’lik açısı uzun süreli gözlemler için konforludur ve boyun kaslarında zorlanma yaratmaz. Sol tüpte, mikroskobun optik parçalarını kullanıcının görüşüne göre döndürüp uyarlayan bir diyopter ayar halkası bulunur.
Döner burun parçası, dördü halihazırda pakete dahil olmak üzere beş objektifin aynı anda takılması için tasarlanmıştır. MAGUS aksesuar serisinden ek bir objektif ayrıca satın alınabilir. Tüm objektifler 0,17 mm kalınlığında lamellerle çalışacak şekilde tasarlanmıştır. “Gözlemciden uzak” döner tasarımı sayesinde, optik yola yerleştirilen objektif çalışma sırasında net bir şekilde görülebilmekte, bu da araştırmacının işini daha rahat hale getirmektedir. Döner burun parçası yuvaları merkezlenmiştir.
Aydınlatma
Aydınlatma kaynağı nesne tablasının altında bulunur, yani gözlemler geçirimli ışıkta gerçekleştirilir. 30 W halojen ampül, tüm objektiflerde kullanıma uygun, parlak, göz dostu aydınlatma sağlar. Aydınlatmanın Köhler yöntemiyle ayarlanması, daha yüksek kontrast ve gelişmiş görüntü kalitesi sağlar.
Mikroskop bir polarizör ve analizör ile donatılmıştır. Polarize ışıkta çalışmak için analizör optik yola yerleştirilir ve polarizör ile analizörün birbirine göre döndürülmesiyle polarizasyon açısı değiştirilir. Mikroskopta ayrıca Bertrand merceğini tutan ve dengeleyiciler için bir yuva bulunan bir ara bağlantı parçası vardır. Dengeleyiciler düşük çift kırılımlı örneklerin kontrastını artırır ve Bertrand merceği konoskopik çalışmalar için tasarlanmıştır.
Nesne tablası ve odaklama mekanizması
Mikroskop nesne tablası döner ve polarize ışıkta çalışırken ışığın örnek tarafından kırılmasını hızlı bir şekilde değiştirmenizi sağlar. Nesne tablası mikroskobun optik eksenine göre ortalanmıştır, dönüş açısı derecelendirmesine ve açıyı 0,1° doğrulukla belirlemenizi sağlayan bir ölçeğe sahiptir.
Odaklama mekanizması kaba ve ince keskinlik ayarı sağlar. Kaba odaklama için kaba odaklama kilidi mevcuttur ve ayrıca en rahat kontrol için kaba gerilimi de ayarlayabilirsiniz.
Aksesuarlar
Mikroskop için isteğe bağlı göz mercekleri, objektifler, dijital kameralar ve kalibrasyon lamları mevcuttur. Araştırmacıların görevlerini yerine getirmek için mikroskobun yeteneklerini artırırlar.
Mikroskopun önemli özellikleri:
Kameranın önemli özellikleri:

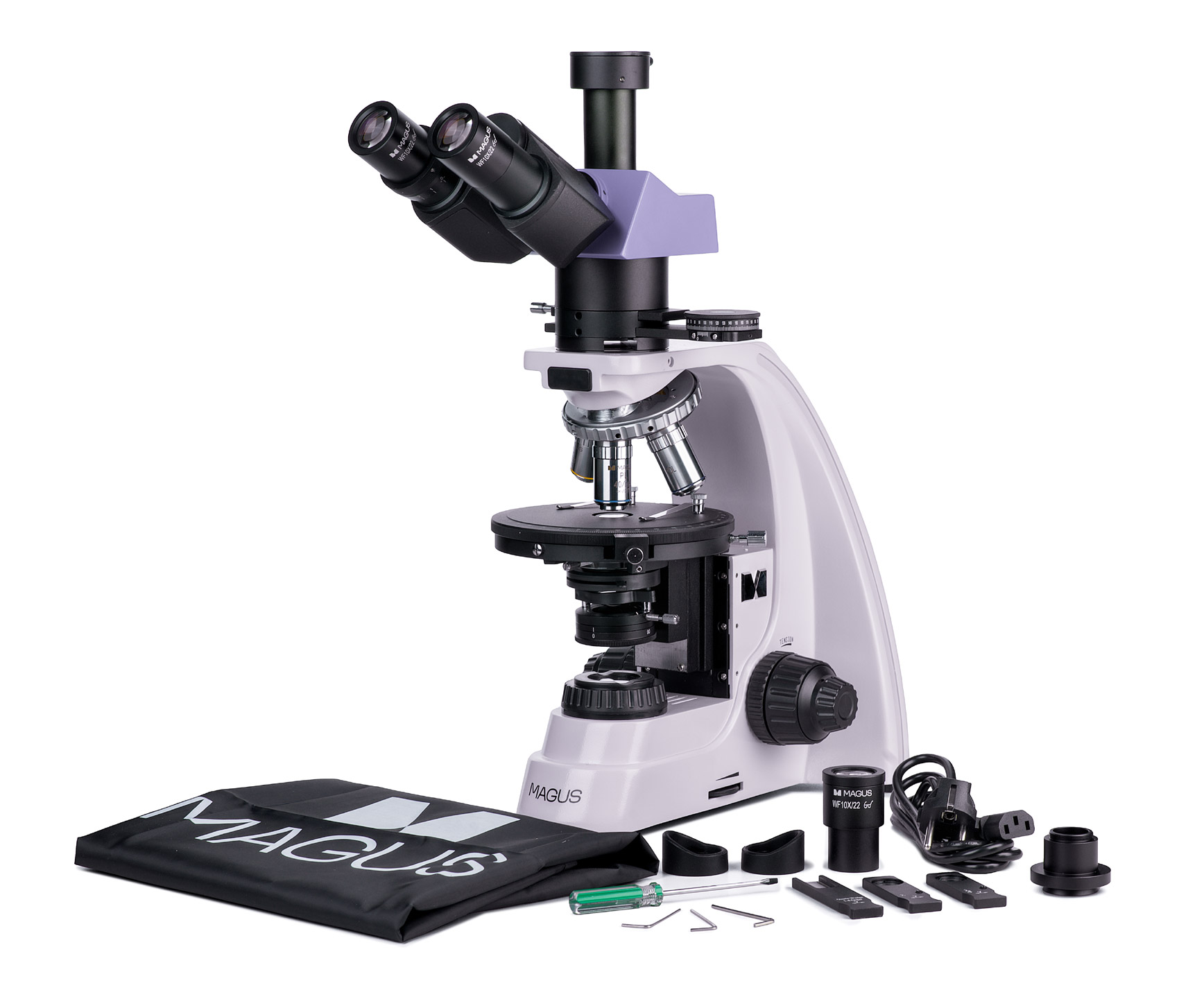

Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018515 |
| Paket boyutu (UxGxY) | 43x27x63 cm |
| Nakliye Ağırlığı | 15.1 kg |
| Sınırlayıcı | MAGUS Pol 800 Polarize Mikroskop |
| === Sınırlayıcı === | Mikroskop teknik özellikleri |
| Tip | biyolojik, ışık/optik, dijital |
| Kafa | üç gözlü |
| Nozul | Siedentopf |
| Kafa eğim açısı | 30° |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm; ölçekli 10х/22 mm (*isteğe bağlı: artı işaretli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik, gerinimsiz: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*isteğe bağlı: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (yağ); PL 100x/0,8 (kuru)); ortak odak yüksekliği 45 mm; 0,17 mm kalınlığında lamellerle çalışmak üzere tasarlanmıştır |
| Döner burun parçası | 5 objektif için, merkezleme |
| Çalışma mesafesi, mm | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (yağ)); 2,02 (100x (kuru)) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | Ø150 |
| Lamel yuvası özellikleri | 360° dönebilir, merkezleme, 1° dönme açısı derecelendirmesi; 0,1° hassasiyetle açıları ölçmek için verniye skalası |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Kondansatör | ayarlanabilir açıklık diyaframlı ve döner mercekli Abbe kondansatör NA 1,25 |
| Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
| Odak | koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık kaynağı türü | halojen lamba: 12V/30W |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Polarizör | ölçek üzerinde 0°, 90°, 180°, 270° işaretleri; 360° döndürülebilir |
| Ara tüp | 0–360° dönüşlü yerleşik analizör; 0,1° hassasiyetle açıları ölçmek için verniye skalası; Bertrand mercek; dengeleyicilerin takılması için yuva |
| Dengeleyici | λ dengeleyici; λ/4 dengeleyici; kuvarz kama |
| Uygulama | laboratuvar/tıbbi |
| Aydınlatma konumu | daha düşük |
| Araştırma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | SONY Exmor CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 21 |
| Maksimum çözünürlük, piksel | 5280x3954 |
| Sensör boyutu | 4/3" (17,4x13,0 mm) |
| Piksel boyutu, μm | 3.3x3.3 |
| Işık duyarlılığı | 1/30 saniyede 399 mV |
| Sinyal/gürültü oranı | 1/30 saniyede 0,1 mV |
| Pozlama süresi | 0,1 ms – 15 s |
| Video kaydı | yes |
| Video kaydı | evet |
| Kare hızı, fps ve çözünürlük | 17@5280x3954, 192@584x438, 67@1760x1316, 56@2640x1976, 17@3952x3952 |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.bmp, *.png, *.tif |
| Video biçimi | çıkış: *.wmv, *.avi, *.h264 (Windows 8 ve üstü), *h265 (Windows 10 ve üstü) |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Beyaz dengesi | manuel, otomatik |
| Pozlama kontrolü | manuel, otomatik |
| Yazılım özellikleri | görüntü boyutu, parlaklık, pozlama süresi |
| Yazılım | MAGUS View |
| Çıkış | USB 3.0, 5 Gb/s |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 2 GB RAM, USB 3.0 bağlantı noktası, CD-ROM, 17" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | solid alüminyum |
| Kamera güç kaynağı | DC, 5 V, bilgisayarın USB bağlantı noktasından; Peltier elemanı için 12 V, 3 A adaptör |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
