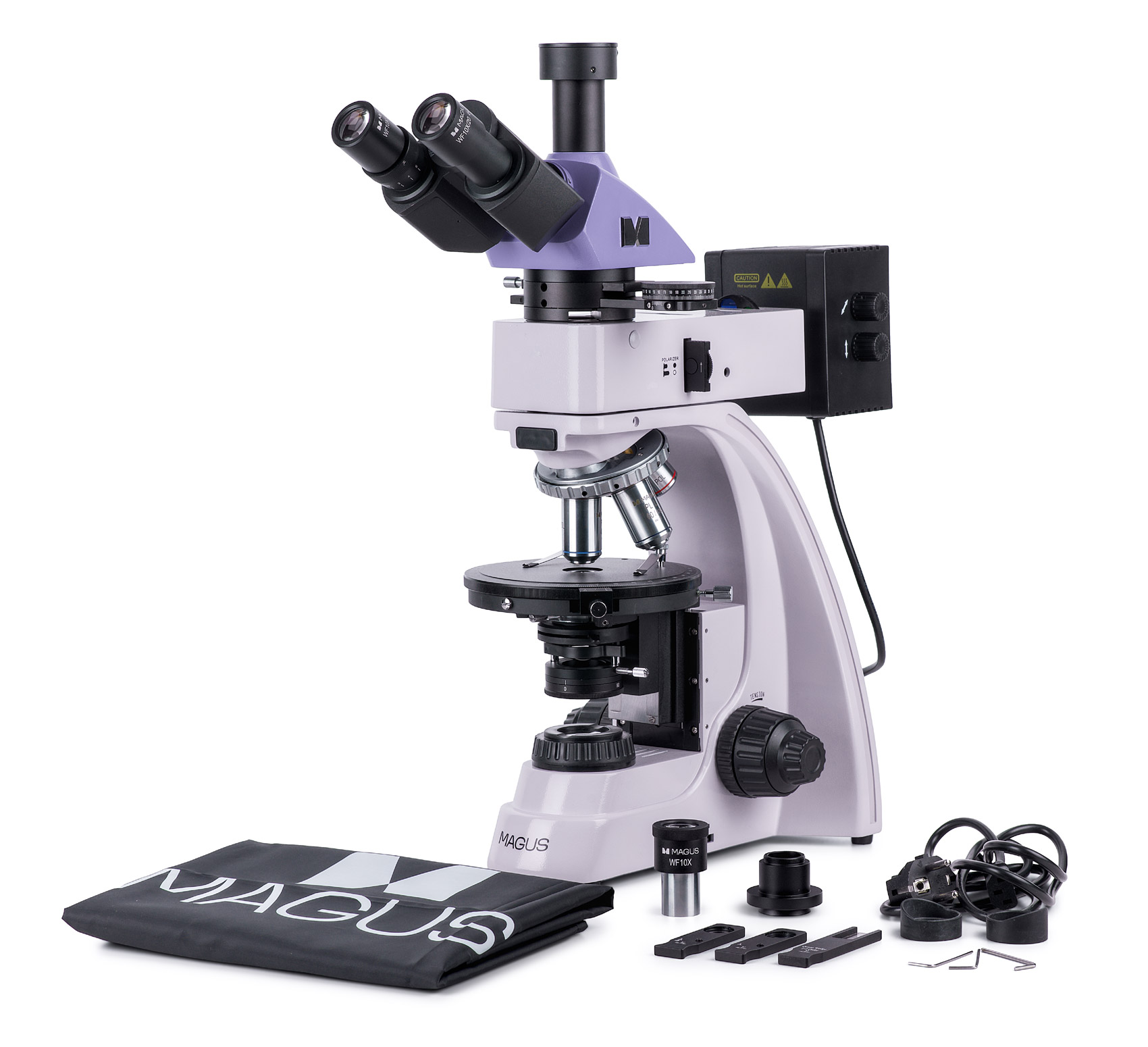

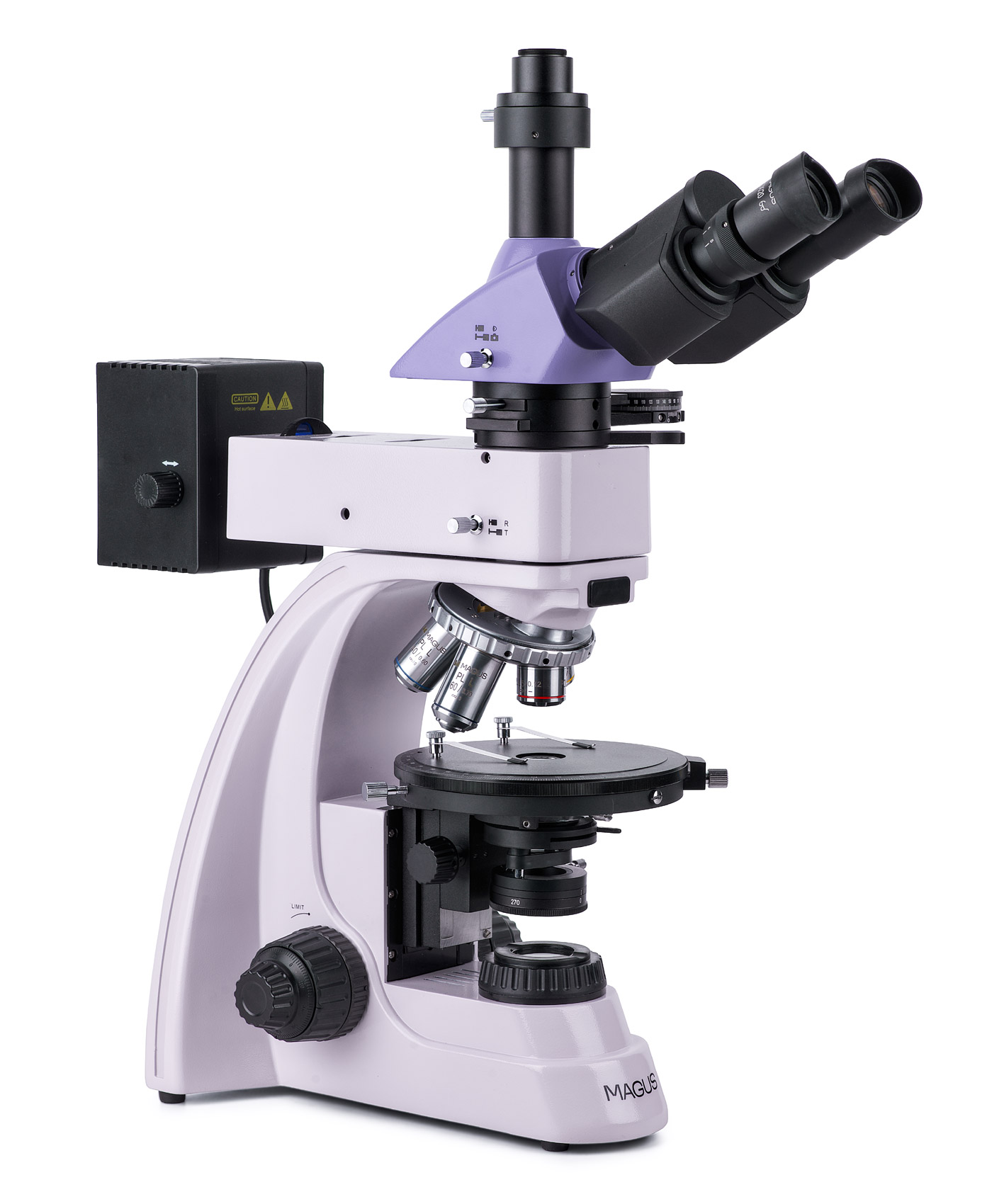

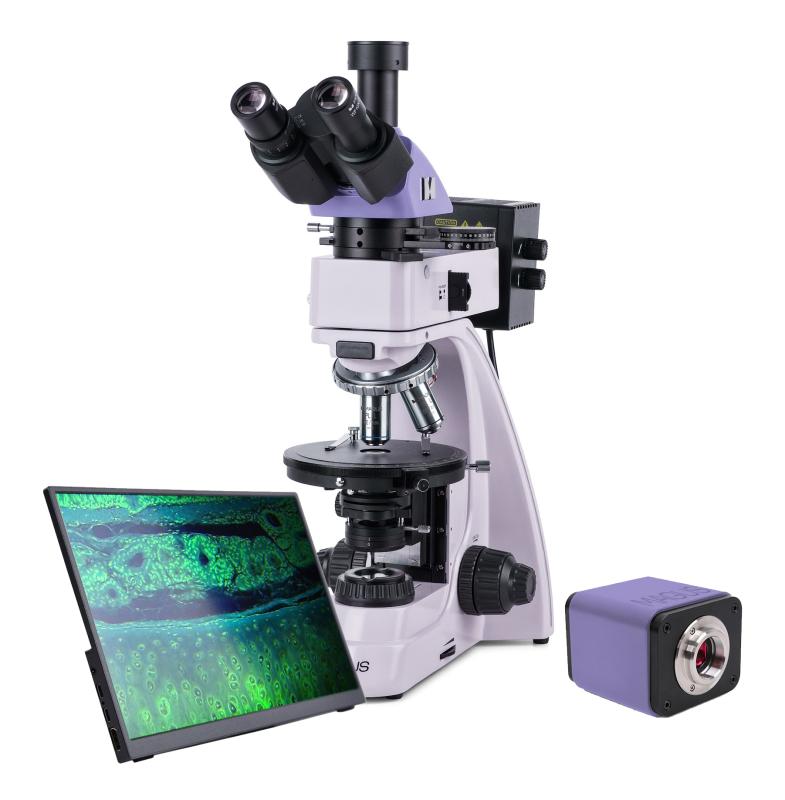

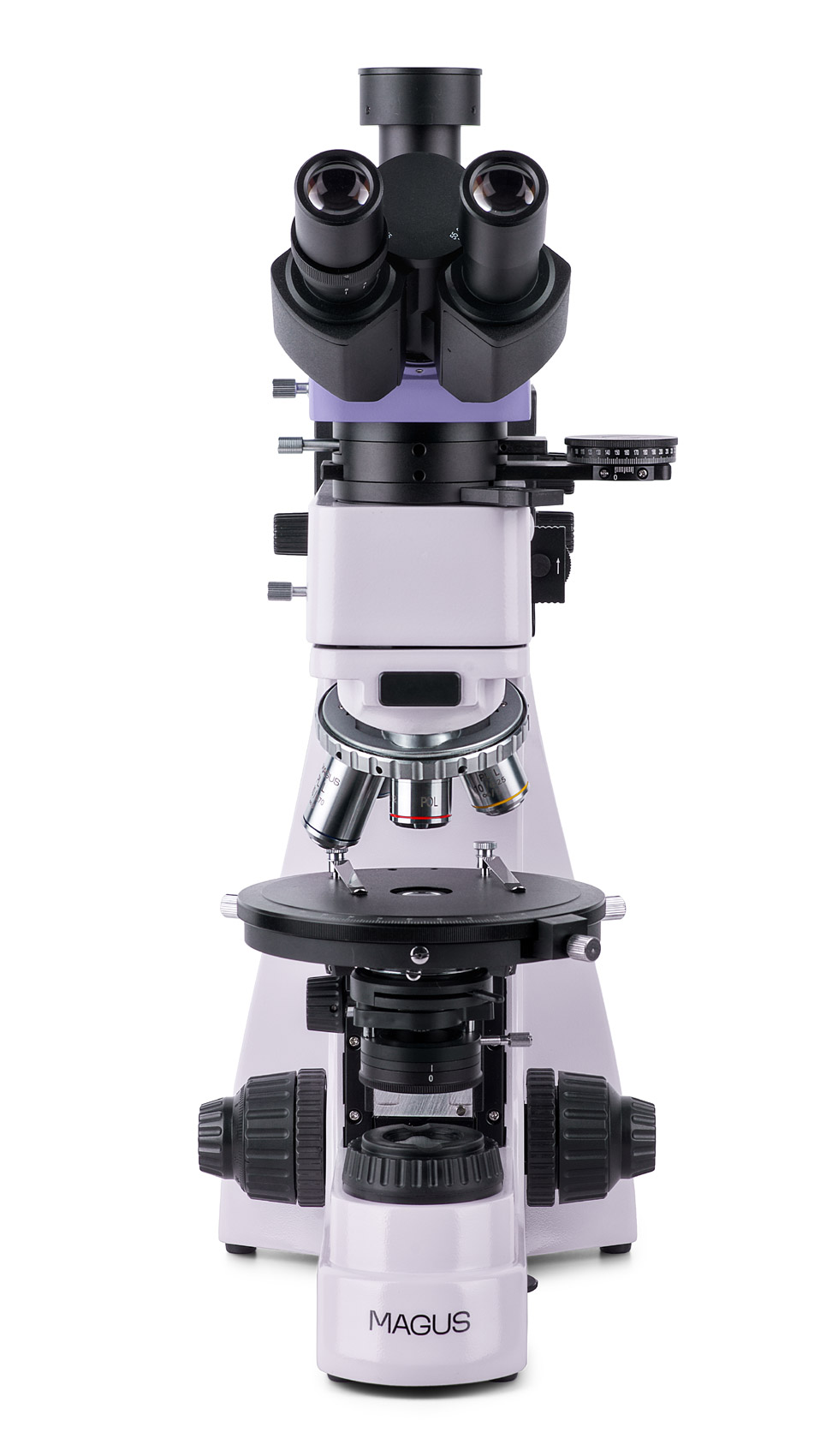

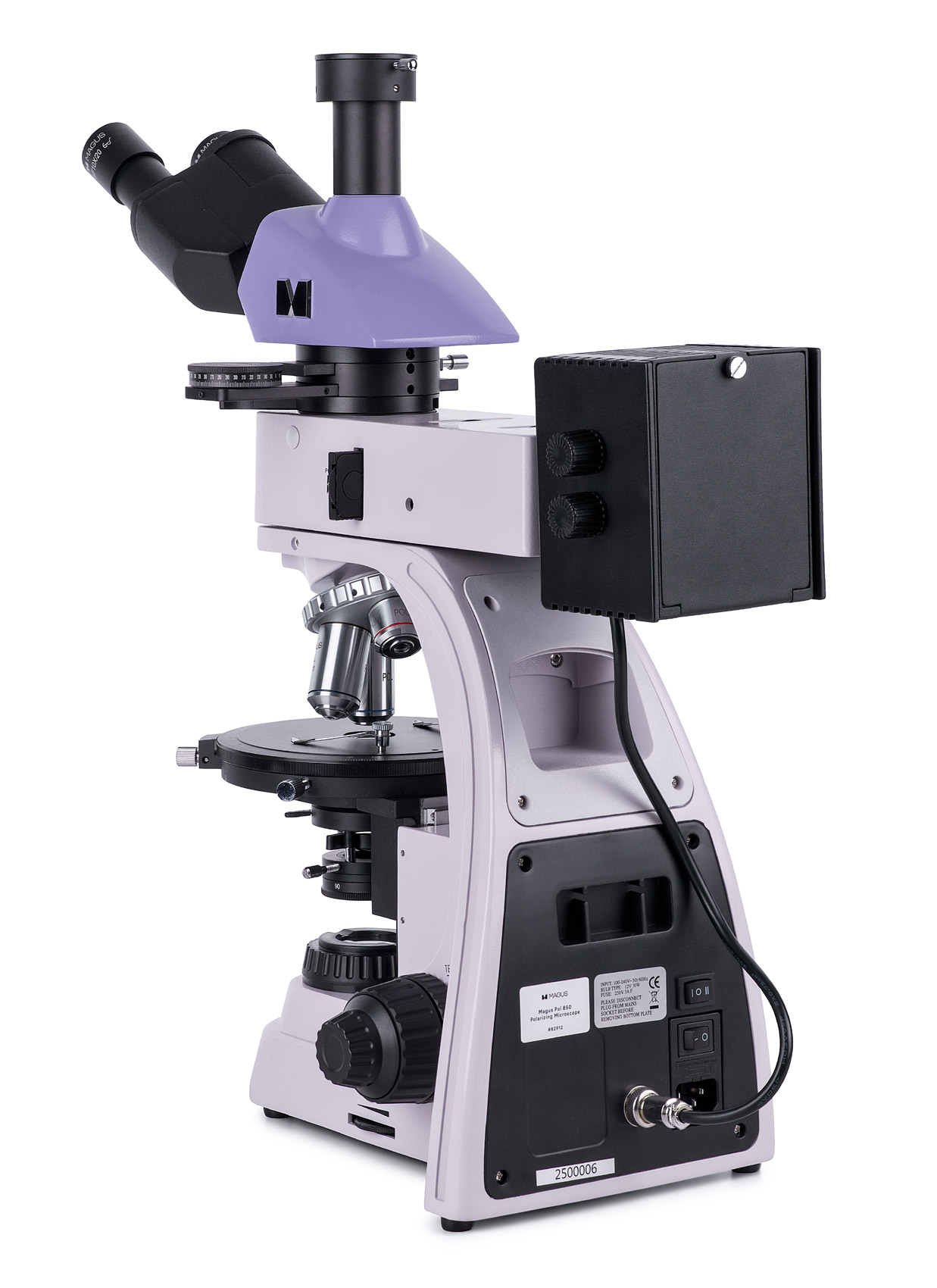

MAGUS Pol 850 Polarize Mikroskop geçirimli ve yansıtmalı ışıkta çalışmak üzere tasarlanmıştır. Uygun araştırma yöntemleri: polarizasyon ve parlak alan. Mikroskop, anizotropik biyolojik, jeolojik ve polimer nesnelerin yanı sıra bir tarafı cilalı, 15 mm kalınlığa kadar opak cilalı kesitleri incelemek için kullanılır. Mikroskop tıp, adli tıp, mineraloji, kristalografi veya petrografi alanındaki profesyonellerin çok çeşitli görevleri için mükemmeldir.
Dijital kamera
MAGUS CHD40, üç video arayüzüne ve monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçişe sahip bir dijital HDMI kameradır.
Kamera 8 MP sensörle donatılmıştır ve HDMI veya USB 3.0 aracılığıyla bağlandığında 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi aracılığıyla bağlandığında görüntü kalitesi Full HD’dir (1920x1080 piksel).
Kamera doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzünü kullanır. Bu modda kamera bilgisayara bağlanmadan bağımsız olarak çalışır. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarım hızı sağlar. Wi-Fi veya USB 3.0 aracılığıyla kamerayı bilgisayara bağlayabilirsiniz. Video 30 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genişliği HDMI ile birleştirir. Bu nedenle videolar canlıdır, kareler arasında donma veya boşluk olmaz. Maksimum çözünürlükte görüntü iyi ayrıntılara sahiptir, hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD40 Monitör, MAGUS mikroskobun görselleştirme sistemini kullanacak şekilde tasarlanmıştır. Gerçek zamanlı görüntüleri görüntülemek için mikroskoba takılan bir kameraya bağlanır. MAGUS 4K HDMI kameraları destekler. Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi geniş izleme açılarına sahip parlak görüntüler sağlar. Ekrana belirli bir açıdan baktığınızda renk üretimi bozulmaz. Ekran, bir masanın veya rafın üzerindeki katlanabilir standa koyulabilir veya doğrudan kameraya veya mikroskop standına monte edilebilir.
Optik parçalar
Mikroskobun optik parçaları sonsuzluk düzeltimlidir ve iç gerilimleri yoktur. Merceklerin oluşturduğu görüntü orijinaldir, yapay yansımalardan arındırılmıştır, yüksek kontrastlıdır ve ayrıntılıdır. Mercekler, optik eksene ortalanmış yuvalara sahip döner bir burun parçasına takılıdır. Beş yuva bulunur ve dört objektif kitte yer alır; mikroskobun büyütme aralığı dahilinde daha fazla büyütme elde etmek için ek bir objektif takılabilir. Objektifler, lameller olmadan örneklerle çalışmak üzere tasarlanmıştır.
Trinoküler başlık, trinoküler tüpe dijital kamera takmanızı sağlar. Işın demeti ayırma 100:0 veya 0:100’dür, yani ışığın tamamı ya kameraya ya da göz merceği tüplerine gider. Sol göz merceği tüpünde bir diyopter ayar halkası bulunur: gözler arasındaki görüş farkını dengelemek ve örneğin mümkün olan en net görüntüsünü elde etmek için döndürülür.
Aydınlatma
Geçirimli ve yansıtmalı ışık için 30 W halojen ampüller kullanılır. Parlaklıkları, her objektifte açıkça okunabilen bir görüntü elde etmek için yeterlidir ve “sıcak” emisyon spektrumu, uzun süreli kullanım sırasında rahatlık sağlar. Köhler aydınlatma kurulumu çözünürlüğün artmasını sağlayacak, görüş alanındaki hataları ve kenarlardaki kararmaları ortadan kaldıracaktır. Yansıtmalı ışıkta çalışırken renk üretimini doğru şekilde ayarlamak için ışık filtreleri kullanılır.
Hem geçirimli hem de yansıtmalı ışık için polarizasyon kullanılabilir. Polarize ışıkta gözlemlere başlamak için optik yola bir analizör yerleştirilir. Ardından, analizörün ve polarizörün bağıl konumu döndürülerek değiştirilir, bu polarizasyon açısını da değiştirir. Ara bağlantı parçasındaki özel bir yuvaya takılan dengeleyiciler yardımıyla nesnelerin kontrastı artırılır. Aynı bağlantı parçası aynı zamanda konoskopik incelemelerde kullanılan bir Bertrand merceği de içerir.
Nesne tablası ve odaklama mekanizması
Mikroskopta döner bir nesne tablası bulunur: döndürüldüğünde, örneğin polarize ışıkta ışığı kırma şekli değiştirilir. Nesne tablasında, dönüş açısını 0,1°’ye kadar doğrulukla belirleyebileceğiniz bir ölçek vardır. En parlak ve net görüntüyü elde etmek için nesne tablası mikroskobun optik eksenine göre ortalanabilir.
Kaba ve ince odaklama düğmeleri standın alt kısmında bulunur ve böylece kullanıcı elleri masanın üzerinde rahat bir poz alabilir. Kaba gerginlik ayarlanabilir ve ayrıca kaba odaklama kilidi de vardır. İnce odaklama, örneğin sorunsuz hareket etmesini sağlar.
Aksesuarlar
Mikroskobunuzdan en iyi şekilde yararlanmak için MAGUS serisinin aksesuarlarını kullanın: göz mercekleri, objektifler, kalibrasyon lamları, dijital kameralar, vb.
Mikroskopun önemli özellikleri:
Kameranın önemli özellikleri:
Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 yıl |
| EAN | 5905555018553 |
| Paket boyutu (UxGxY) | 44x42x67 cm |
| Nakliye Ağırlığı | 14.25 kg |
| Sınırlayıcı | MAGUS Pol 850 Polarize Mikroskop |
| Tip | biyolojik, ışık/optik, dijital |
| Kafa | üç gözlü, dijital ekran/PC monitörü |
| Nozul | Siedentopf |
| Kafa eğim açısı | 30° |
| Büyütme, x | 50 — 600 |
| Büyütme, x (isteğe bağlı) | 25–1000/1600/2000 |
| Göz merceği boru çapı, mm | 23.2 |
| Göz mercekleri | 10х/20; ölçekli 10x/20 (*isteğe bağlı: 16x/11; 20х/11) |
| Objektifler | sonsuz plan akromatik, gerinimsiz: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*isteğe bağlı: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); ortak odak yüksekliği 45 mm; örnekleri lameller olmadan incelemek üzere tasarlanmıştır |
| Döner burun parçası | 5 objektif için, merkezleme |
| Çalışma mesafesi, mm | 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,67 (50x); 1,25 (80x); 0,4 (100x) |
| Lamel yuvası, mm | Ø150 |
| Lamel yuvası özellikleri | 360° dönebilir, merkezleme, 1° dönme açısı derecelendirmesi; 0,1° hassasiyetle açıları ölçmek için verniye skalası |
| Göz merceği diyopter ayarı, diyopterler | ±5 (sol tüpte) |
| Kondansatör | ayarlanabilir açıklık diyaframlı ve döner mercekli Abbe kondansatör NA 1,25 |
| Diyafram | ayarlanabilir açıklık diyaframı, ayarlanabilir iris alanı diyaframı |
| Odak | koaksiyel, kaba odaklama (21 mm, 39,8 mm/daire, kilit düğmeli ve gerilim ayar düğmeli) ve ince odaklama (0,002 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz, AC ağı |
| Işık kaynağı türü | yansıtmalı ve geçirimli ışık: 12 V/30 W |
| Işık filtreleri | yansıtmalı ışık: mat, sarı, yeşil, mavi |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Polarizör | geçirimli ışık: ölçek üzerinde 0°, 90°, 180°, 270° işaretleri; 360° döndürülebilir; yansıtmalı ışık: çıkarılabilir |
| Ara tüp | 0–360° dönüşlü yerleşik analizör; 0,1° hassasiyetle açıları ölçmek için verniye skalası; Bertrand mercek; dengeleyicilerin takılması için yuva |
| Dengeleyici | λ dengeleyici; λ/4 dengeleyici; kuvarz kama |
| Uygulama | laboratuvar/tıbbi |
| Aydınlatma konumu | çift |
| Araştırma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapağı |
| === Sınırlayıcı === | Dijital kamera |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,2"" (11,14x6,26 mm) |
| Piksel boyutu, μm | 2.9x2.9 |
| Arabirim bağlayıcıları | Wi-Fi, HDMI 1,4, USB 3.0 |
| Bellek kartı | 32 GB’a kadar SD |
| Ek cihaz bağlama özelliği | USB fare, flash bellek (USB), Wi-Fi adaptörü (USB) |
| Işık duyarlılığı | 1028 mV ile 1/30 s |
| Sinyal/gürültü oranı | 1/30 s ile 0,13 mV |
| Pozlama süresi | 0,14 ms – 1000 ms |
| Video kaydı | yes |
| Kare hızı, fps ve çözünürlük | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Kurulum yeri | trinoküler tüp, göz merceği yerine göz merceği tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralık, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazılım | HDMI: yerleşik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz"e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 bağlantı noktası, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alaşım |
| Kamera güç kaynağı | DC adaptörü 12 V, 1 A |
| AC güç adaptörü teknik özellikleri | giriş: AC voltajı 100–240 V, 50/60 Hz, çıkış: DC voltajı 12 V/1 A |
| Kamera çalışma sıcaklığı aralığı, °С | -10 — 50 |
| Çalışma nemi aralığı, % | 30 — 80 |
| === Sınırlayıcı === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlüğü, px | 3840x2160 (4K) |
| En boy oranı | 16:9 |
| Parlaklık, cd/m² | 400 |
| Görüntülenen renk sayısı | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açısı, ° | 178/178 |
| Görünür ekran alanının boyutu (GxY), mm | 295x165 |
| Piksel aralığı (GxY), mm | 0,154x0,154 |
| Optik kaynağın frekansı, Hz | 60 |
| Matris arka ışığı tipi | LED |
| LED arka ışık ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalışma sıcaklığı aralığı, °C | -15 — 55 |
| Çalışma nemi aralığı, % | 10 — 90 |
| Güç kaynağı | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
